iPhone7手机进水不开机保资料维修

收到一台iPhone7进水机,客户描述说手机和衣服一起漂洗两小时,捞出来不开机了。拿来时手机里面还有水,烘干8小时,手机全板腐蚀,惨不忍睹,客户说手机可以不要,但是要保住资料。

操作方法

  • 01

    进水机无非就是短路,烧原件。好在客户进水之后没有强制的去开机,去充电。烘干之后测量PP-VDD-MAIN短路,熏松香,排查短路就不在做过多复述了。

  • 02

    短路修好之后,触发正常。电流跳变也都正常。但是屏幕没显示,仔细观察之后的确是无显示,并非无背光。直接更换显示供电芯片。

  • 03

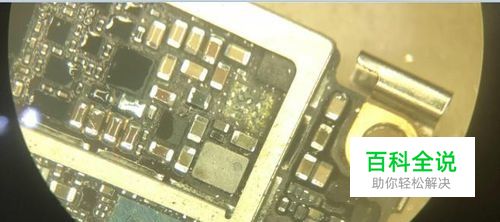

    图中可以看到,显示芯片下面腐蚀的很严重。清理干净,更换。结果依然不显示。 看来没那么简单,我们来看显示供电的工作原理图:

  • 04

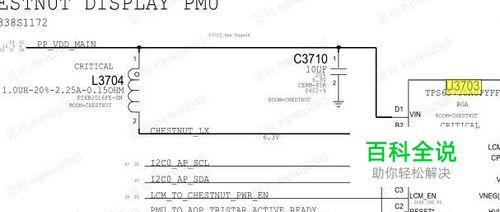

    原理图中可以看出,显示正常工作的话,会输出5.1V 6.0V 5.7V -5.7V供电。接电开机测量。上述哪些供电一个都没有,也就是说显示芯片根本没有正常工作。那么我们就着重查显示芯片的工作条件。

  • 05

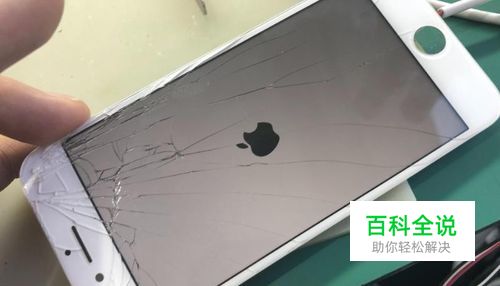

    PMU_TO_AOP_TRISTAR_ACTIVE_READY而该复位信号不但连接显示芯片,还连接USB管理芯片,连接电源和CPU。有可能是进水导致把该信号相连的原件烧坏。直接拆到USB芯片。接屏开机。正常显示白苹果,但是进不去系统。因为我们没装USB芯片,更换USB芯片之后开机。正常进系统,保资料成功。

  • 06

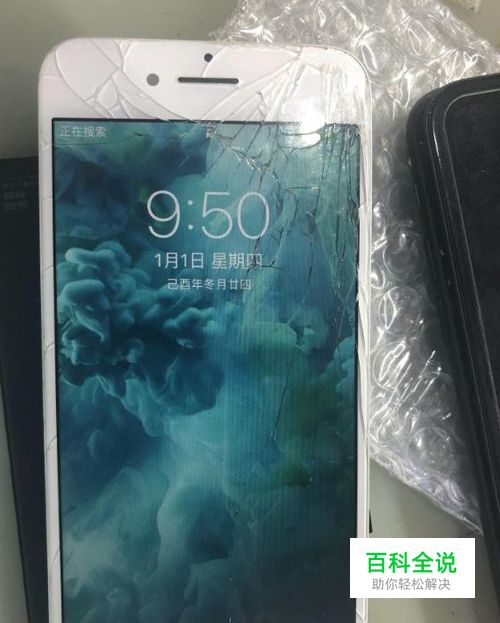

    已经正常进系统,提示正在搜索,估计基带部分还是有问题的,客户只要资料。基带部分不去管它。资料拷出来就可以,修复完成。
