CAD设置对象捕捉点设置

CAD制作的时候用对象捕捉会让你效率高很多

操作方法

  • 01

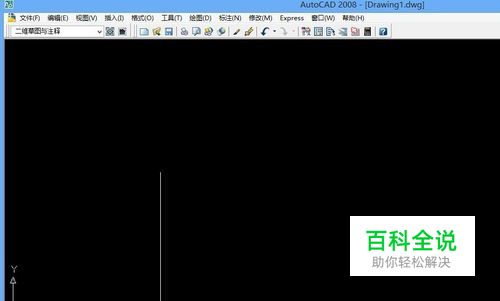

    打开CAD

  • 02

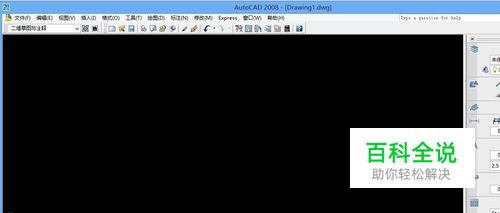

    找到下面的对象捕捉

  • 03

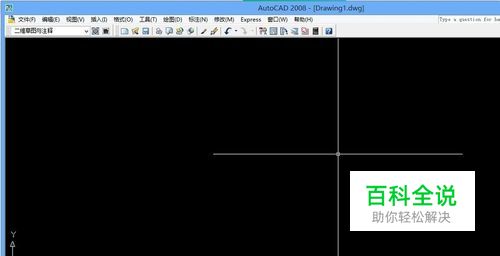

    右击鼠标,点击设置,可以看到开字是暗的,说明对象捕捉是开着的

  • 04

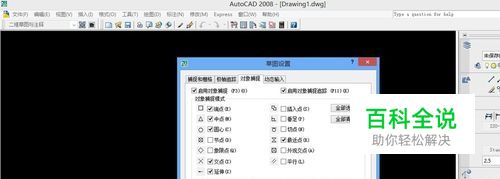

    进入对象捕捉设置

  • 05

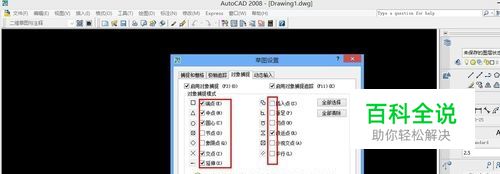

    需要哪个就将前面的方框用勾勾上

  • 06

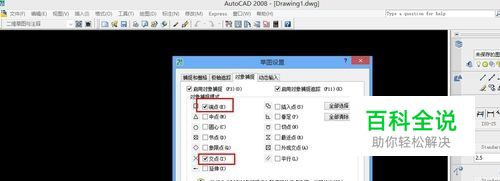

    这里我们只选端点跟交点,点击确定

  • 07

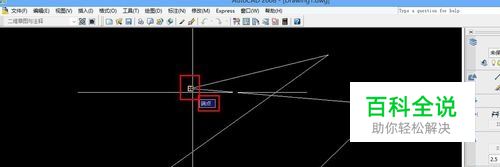

    用直线工具在端点上点一下可以看到,自动捕捉了,这样会方便的多

  • 08

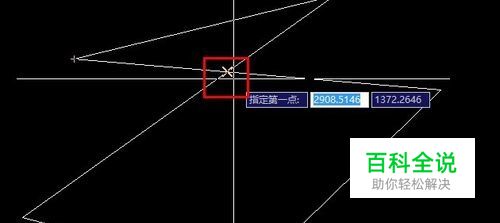

    放在交叉点上也会自动显示
