如何组建现代化GRPS模块远程温湿度实时监测系统
温湿度实时监测系统主要由温湿度采集器，温湿度监测平台，控制器(箱)，执行机构，远程测控终端RTU和控制中心软件等部分组成，系统采用总线结构，模块化设计，各部分既可独立工作，又可联网工作，组建方便，并具有良好的扩充性。智能型温、湿度采集器采用国际上先进的温敏和湿敏元件，传递温湿度参数；温、湿度’铡控平台内置微处理器，智能化设计，可独立工作又可方便组网，还可监测并管理各个温湿度控器的工作，指令各相应机构，实现环境温、湿度检测和控制，同时，控制平台的通讯功能使其可作为下位机接受上位机和计算机的管理和控制，通过电力载波或电话线(无线)等通讯手段可接入总体测控系统中心网络。
操作方法
- 01

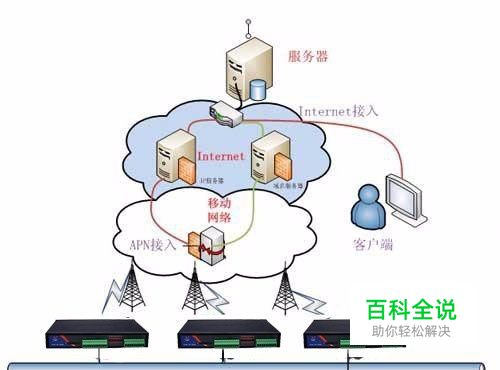

系统组成：
- 02
系统功能说明： 1)温湿度采集器(信号采集)： 用于测量环境温湿度，采用温敏电阻和高分子湿敏电容高精度测温测湿，智能化设计，自动校准温湿度基准。 2)控制器： 接受温湿度测控平台指令，控制执行机构起停； 3)执行机构： 指用于实现加热、制冷、加湿、除湿等功用的设备，如加热器、制冷机、加湿机、湿机等；
- 03
4)监测平台： 是温湿度实时监测系统的重要组成部分，是联系温、湿度测控及信号采集器和计算机管理控制中心(上位机)的枢纽。一方面传送报警设定参数给测量头，并获取各点的温湿度值和开关变量：另一方面将温湿度值、状态和开关变量上传给计算机管理控制中心。巡检测控仪提供晶显示器显示时间、通道号、温度、湿度以及抽风除湿等状态。测控平台由硬件提供实时时间，时钟电路内含后备电池，具有掉电保护功能。系统时间不仅提供显示，还用于打印，使各点数据方便查询。通道号的数目取决于，测控平台能最多支持多少个测量头。温度显示取决于测试范围，湿度三位数码显示，范围是1RH％——99RH％，分辨率为0．5RH％。系统状态有通风、强制通风、抽湿、强制抽湿、故障、锁定、查询。可连续设定温湿度控制值，根据设定指令自动监控温湿度测控器的工作，控制整个系统的运行，同时可通过通讯模块与计算机管理控制中心(上位机)通讯联网，接受计算机管理控制中心(上位机)的工作指令。(可选带汉字打印机)。
- 04

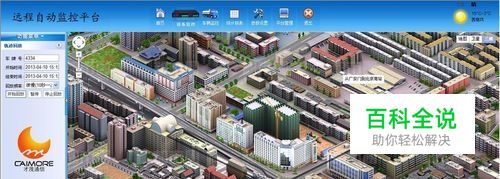

5)通讯(链路)模块： 连接计算机管理控制中心(上位机)与测控平台，使监测平台纳入整体计算的控制管理中心体系。 6)计算机管理控制中心 1、可对多个监测平台进行远程实时显示、检测：当点击选定的测控平台时，计算机将实时并以表格形式和曲线形式显示、检测该平台‘F的每个温、湿度采集器的温度、相对湿度、绝对湿度、自动抽风除湿状态、强制抽风除湿状态以及自动控制设定值等。对于超标的值给予特殊颜色的显示。 2、可对各个测控平台的历史数据进行存储分析，并进行相应的处理。汁算机管理控制中心对各个测控平台的每一个温、湿度测控及信号采集器每天的数据进行存储。每次启动软件，该软件便会自动的从测控系统中读出历史数据并计算。
- 05
系统的特性 1)系统采用总线结构，积木式组建，一个监测区的多个湿度测控器用一根电缆连接即可，设置多少个测试点(温湿度测控器)，即可加多少个控制点； 2)监测平台采用液晶显示，可读取备温湿度测控器测出的湿度数，控制状态一E下限设定值等； 3)平台显示当前时间年月日 4)系统具有掉电记忆功能 5）测控平台冒通过RS232、485总线或电力载波等通讯模块通讯； 6)系统其通过流过热保护装置，并带有抗雷击保护模块(以免引起火灾)； 7)系统模块化设计，维护简便，扩容性强，组网方便； 8)系统可接入控制中心计算机网，可在计算机上实现远程测控。
- 06
远程测控终端特点 CM550提供设备状态指示灯，方便设备维护；宽电压供电范围：7V-30V；带RS232、RS485(232也转为485的情况下，可以有两路485)；内置大容量SPI-flash(容量可选1Mbit-64Mbit)，实现数据的长时间本机保存（需定制）；6路AD仿真量输入(12位)，输入电压为0-30V，也可以测量4-20mA工业电流信号；6路继电器输出控制、4路光耦输入输出控制(输入和输出的位数自选)；内置RTC，掉电可自动计时，定时定点唤醒，需定制；高效的电源管理设计，在对功耗要求严格的场合，实现低功耗节能，延长工作时间，需定制；传输支持多种协议，才茂通信协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持；Modbus从机工作模式：标准从机、从机主动回传； 数据远程传输支持GPRS、以太网等；数据传输采用GSM模块可实现功能： GPRS断线自动重连；根据需要最多可同时连接6个中心服务器；支持固定IP、域名解析和APN专网的寻址方式； 支持TCP、UDP、PPP、ICMP、DNS、FTP等协议； 支持的节点数，只要服务器资源允许，理论上为无数个； 减少布线的成本和施工的麻烦； 支持短信数据传输、短信参数配置功能； 支持电话和短信唤醒功能； 数据传输采用以太网模块可实现功能： 支持10Mbps/100Mbps两种方式接入Internet，数据传输速度加快，适合大数据量传输； 支持TCP、UDP、PPP、ICMP、DNS、FTP等协议； 支持的节点数，只要服务器资源允许，理论上为无数个； 根据服务器的需要，协议可以支持更加丰富； 支持网络数据唤醒功能； 支持专用软件进行本地和远程参数配置及维护； 支持本地和远程固件升级；
- 07
通讯方式：以太网通讯方式 以太网是目前应用最为广泛的局域网络传输方式，它采用基带传输，通过双绞线和传输设备，实现10m／100m／1000m的网络传输。由于应用广泛，各大网络设备生产商均投入极大精力用于这类技术产品的研究和开发，技术不断创新。从最初的同轴电缆上的共享10m传输技术，发展到现在的在双绞线和光纤上的100m甚至1000m的传输技术、交换技术等。可以肯定，以太网络技术还将以更高的速度不断发展和提高。目前，基本上所有的局域网络均采用以太网，在大型网络系统中的各个子网也多数构成以太网，从应用来看，办公室自动化、证券、校园网、控制系统等各类应用均以以太网为主要的通讯传输方式，应用非常广泛，可以预见，将来的局域网仍将以以太网为主流技术。随着广泛的应用和深入的研究，以太网技术已完全成熟，采用这种技术已不存在技术风险和不稳定因素。从工程实施的角度来说，目前已被广泛采用的综合布线系统为网络的实施提供了一整套规范的操作规程。按规范操作，系统的性能将得到完全保证，而系统的工程造价也是较为低廉的。总而言之，以太网是目前网络技术中先进成熟，实时性强，应用广泛，性能稳定，价格低廉的通讯技术
