CAD使用技巧:[2]cad沿路径"种树"
在CAD绘图时,有时会想在路边“种”一排树,但“种”的树可能要么参差不齐,要么会花费大量的时间,下面就教大家一个快捷的“种树”技巧
操作方法
- 01

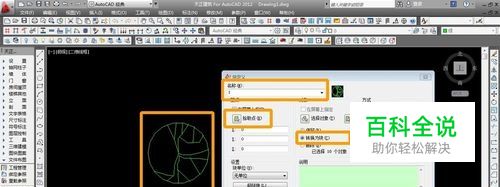

定义树块,用现有的树块,或者自己画好的树块,缩放好树块的尺寸,把它分好层,定义成块,以便后期种树的时候方便。 在命令行中输入“B”命令,按照提示定义树块。
- 02

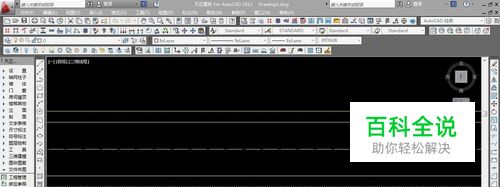

在你要种树的沿路,距离路边适当距离画好种树的辅助线,线必须为PL线。 沿路边描连续的PL线,然后做偏移。 做好准备工作后就可以开始种树了。
- 03

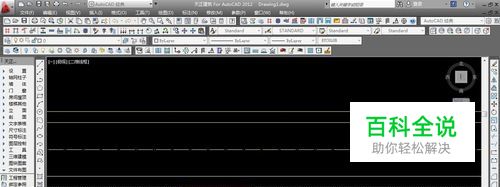

种树:在命令行里输入“me”命令回车→选择定距等分对象(即图例中的红色线/紫色线)→指定线段长度或[块(B)] 输入B回车。
- 04

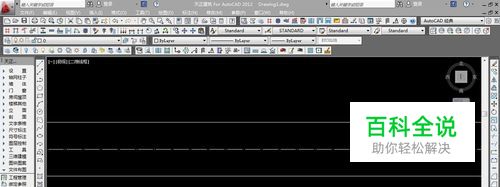

输入你定义的树块的名称→是否对齐块和对象?[是(Y)/否(N)] 输入Y回车
- 05

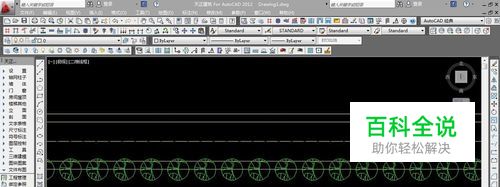

指定线段长度 输入你要种树的距离(例如我想种5米/株就输入5000回车)→种树完毕 。
- 06
“me”命令种树,起始点是你在CAD窗口中看到的一端的端点,且第一点不种树。
