solidworks巧用扫描命令画铣刀
在三维建模中，拉伸、旋转、扫描都是我们最常用的命令，这里介绍在solidworks中扫描功能的一些使用技巧，本文以创建一把铣刀模型为例，使用了几次扫描创建不同的效果。
操作方法
- 01
新建零件，创建草图，以直径16的铣刀为例，先画一个外径为16的圆，再创建刀的凹槽，设计刃口（这里做的是3刃），进行修剪整理。具体尺寸如图所示
- 02

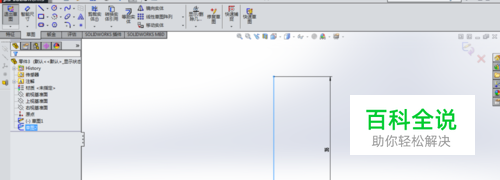

完成刀底草图的创建，切换到另一垂直基准面，绘制一条中心轴线作为扫描线，注意该线型不能为参考线型。如图
- 03

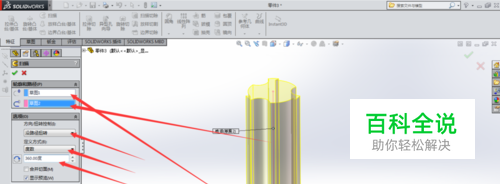

点击扫描命令，选择草图1为扫描轮廓，草图2为扫描路径，在下拉选项，选项/扭转控制选择“沿路径扭转”，定义方式为度数，角度为360度。各参数如图所示
- 04
如果觉得刀槽不够深，可以返回草图1修改草图尺寸，加大刀槽深度。修改后如图。
- 05

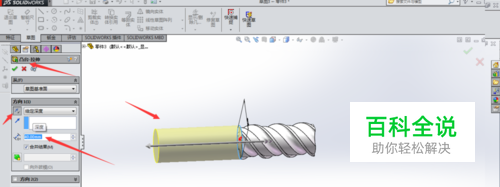

在草图1基准面上绘制刀柄草图，绘制直径16的圆，进行拉伸，注意拉伸方向，选择合并，如图。如果觉得刀刃太厚，可以再次返回草图1修改效果。
- 06

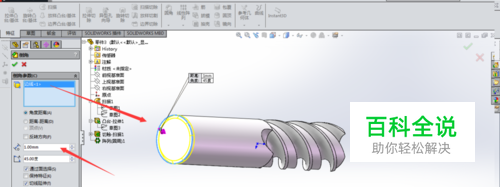

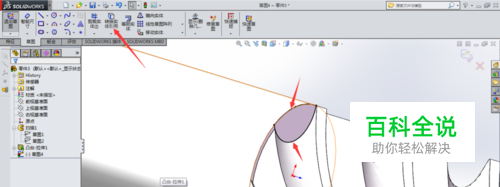

创建刀柄处刀槽顺滑连接，选择创建草图1的基准面新建草图，选择刀槽根部的边线和相邻刀柄边线，点击转换为实体引用，自动让两条连线生成草图，进行修剪。
- 07

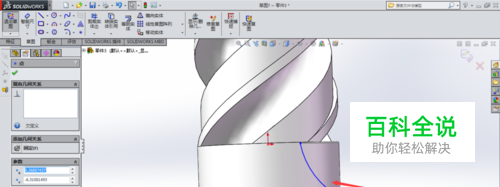

完成上个草图后，选择与之垂直基准面，新建草图，绘制一条弧线作为扫描路径，自己随意调整美观，如图
- 08
进行扫描切除，选择上次提取修剪过的边线为轮廓，刚绘制的弧线为路径，选择在下拉选项，选项/扭转控制选择“沿路径扭转”，定义方式为度数，角度为30度。生成效果如图。
- 09

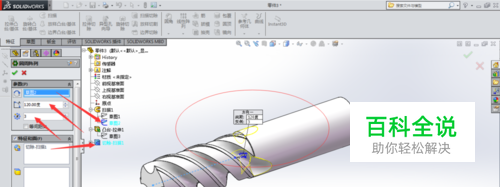

在特征里面选择圆形阵列，选择刚扫描切除的特征为阵列对象，角度为120度，数量为3，选择草图2的中心线为阵列中心线。如图所示
- 10

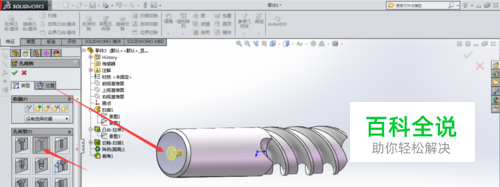

创建两端中心孔，选择异形孔命令，孔类型为锥形沉头孔，孔规格为M1.6，深度为4，位置选择面中心。两侧方法一样
- 11

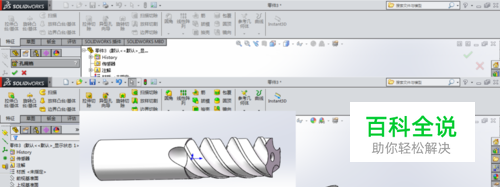

最后完成效果如图
