AutoCAD剖面线
剖视图是很多工件必须的图形，能够看清内部结构，以及不同的构件。
操作方法
- 01

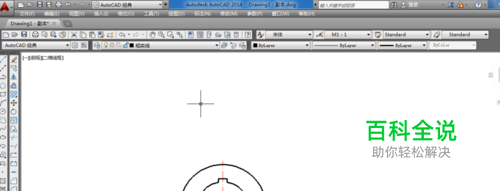

打开软件，画需要的图形。
- 02

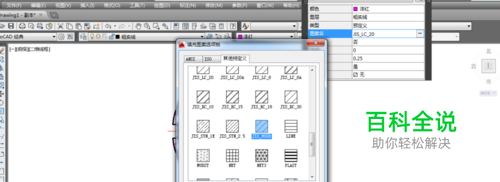

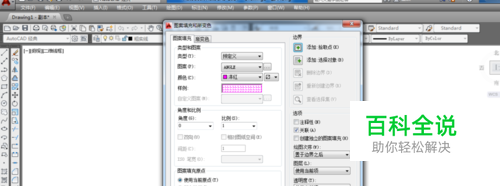

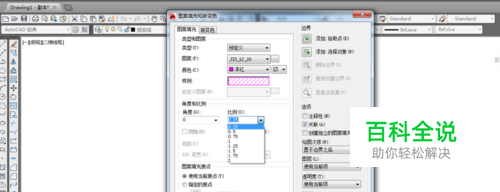

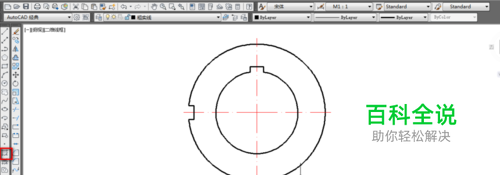

点击工具条上的图案填充。选择线条样例，可以改成斜线，然后选择比例，一般比例0.25看上去舒服。下面就是拾取点，点击需要剖面线的图形内部即可。最后enter回到界面。按“确定”就完成了剖面线。
- 03

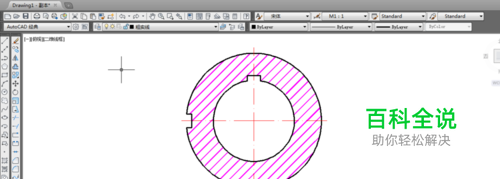

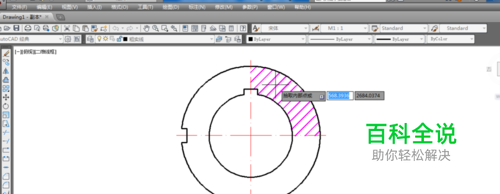

如果，对填充线不满意，还可以双击剖面线就行修改。对于不同的部件必须用不同的剖面线。可以设成不同的颜色、线条样例。
