创建法兰壁与创建平整壁的主要区别
什么时候应该使用创建平整壁功能？什么时候应该使用创建法兰壁功能？很多初学朋友也很困惑。其实，搞清楚了这个问题，创建法兰壁与创建平整壁的主要区别，也就明白了。
什么时候应该使用创建平整壁功能
- 01

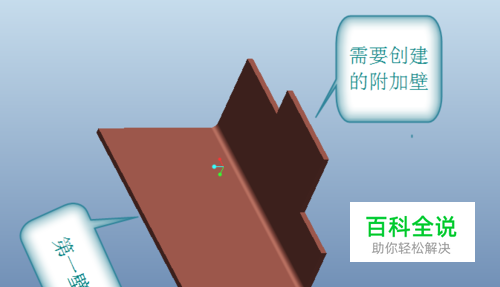

需要创建的附加壁，具有这样两个特点： （1） 尺寸方向结构复杂； （2） 厚度方向结构单一。
- 02

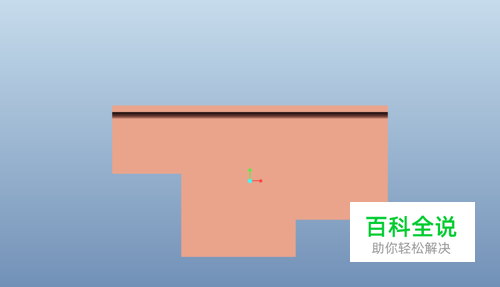

这是尺寸方向的结构。
- 03

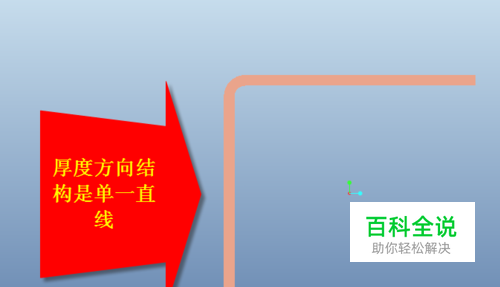

这是厚度方向的结构。
- 04

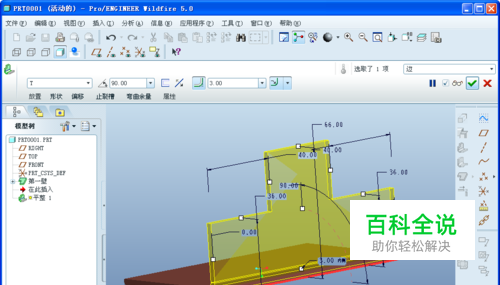

这种情况下，我们使用创建平整壁功能。平整壁类型选“T”。
- 05
全部默认尺寸均可修改，修改后即可得到上述附加壁特征。
什么情况下使用创建法兰壁功能
- 01

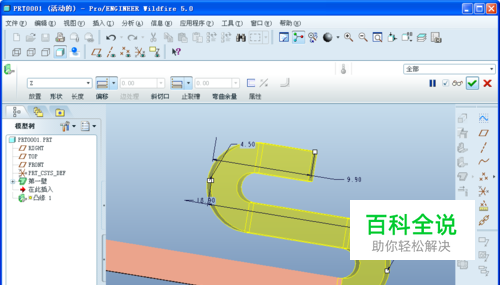

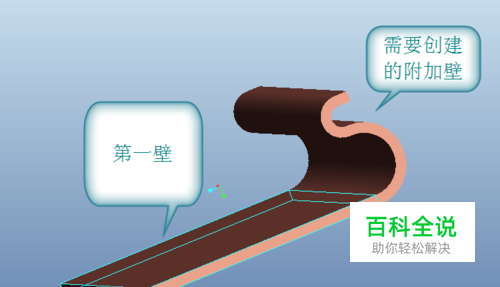

与第一个例子中的情况相反，这个零件中需要创建的附加壁，其尺寸方向的视图是完整的矩形，而厚度方向的视图是结构复杂的Z形。这时候，我们应该使用创建法兰壁功能，法兰壁类型选Z型。
- 02
同样，全部尺寸可以编辑。
总结一下
- 01
平整壁关注的是单一平面内的尺寸和结构特征，创建平整壁只能定义单一平面，创建过程中平面内的结构可以编辑。系统提供的可选类型，指的是单一平面的形状。
- 02
而法兰壁关注的是附加壁的侧视图结构或者说截面结构，创建过程中其截面形状可以编辑，但正视图形状不可以编辑。系统提供的可选类型，指的是侧视形状或者说截面形状，而不是正视图的形状。
