主板跳线怎么接教程

主板上的跳线很多,我们家用电脑需要接的只有固定的几种,我下面具体的讲一下

操作方法

  • 01

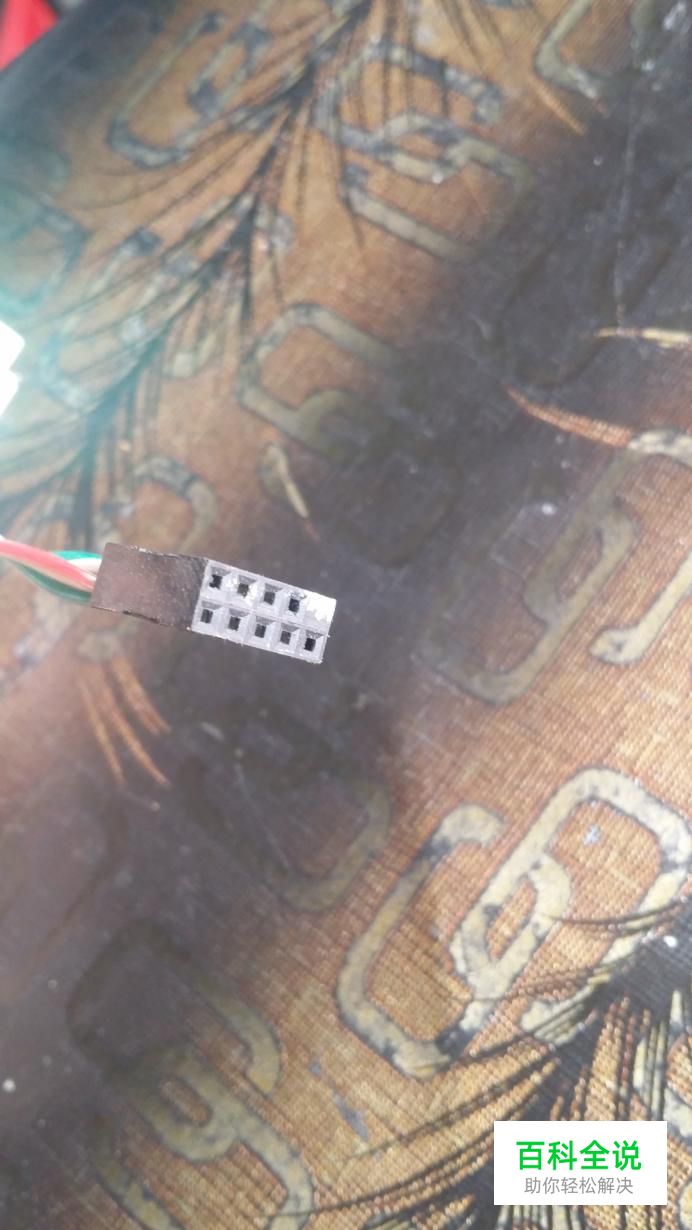

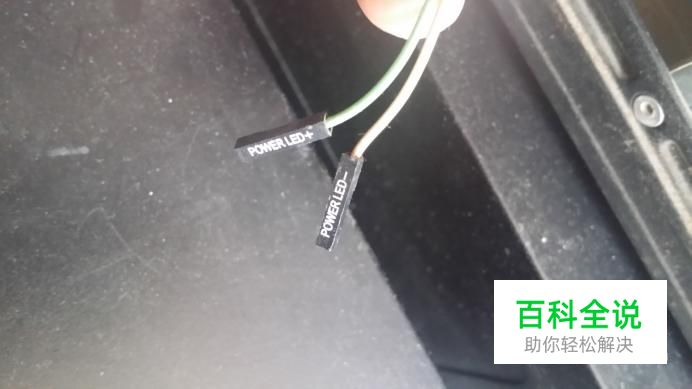

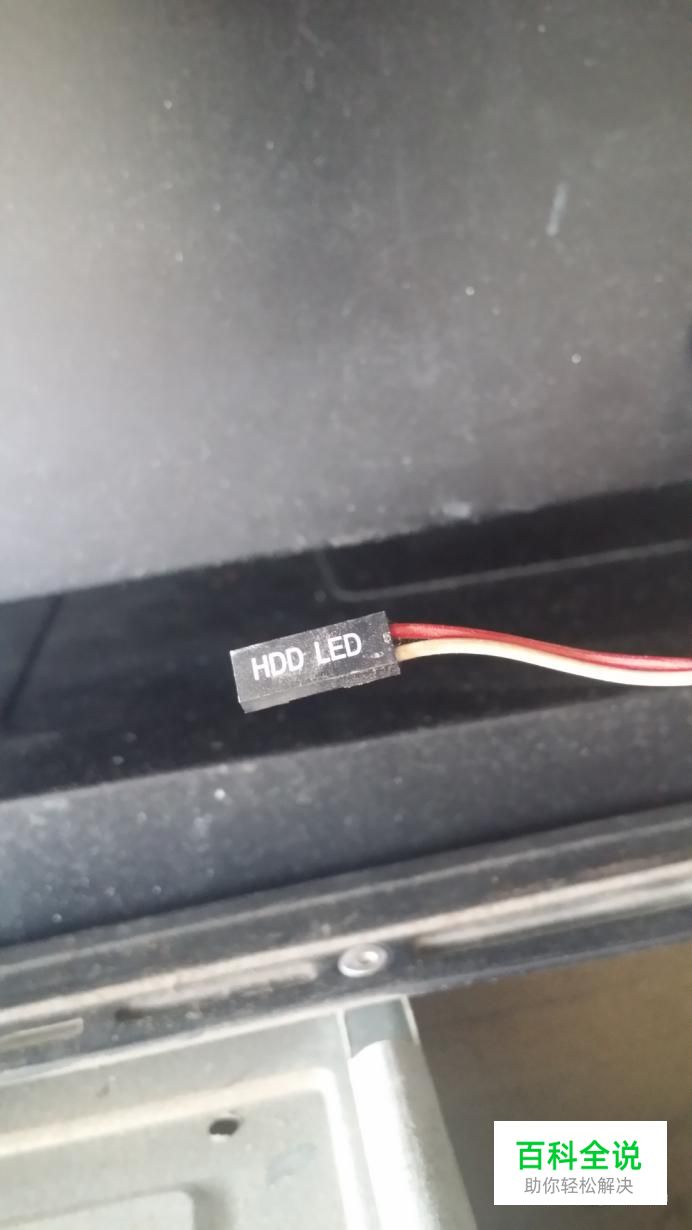

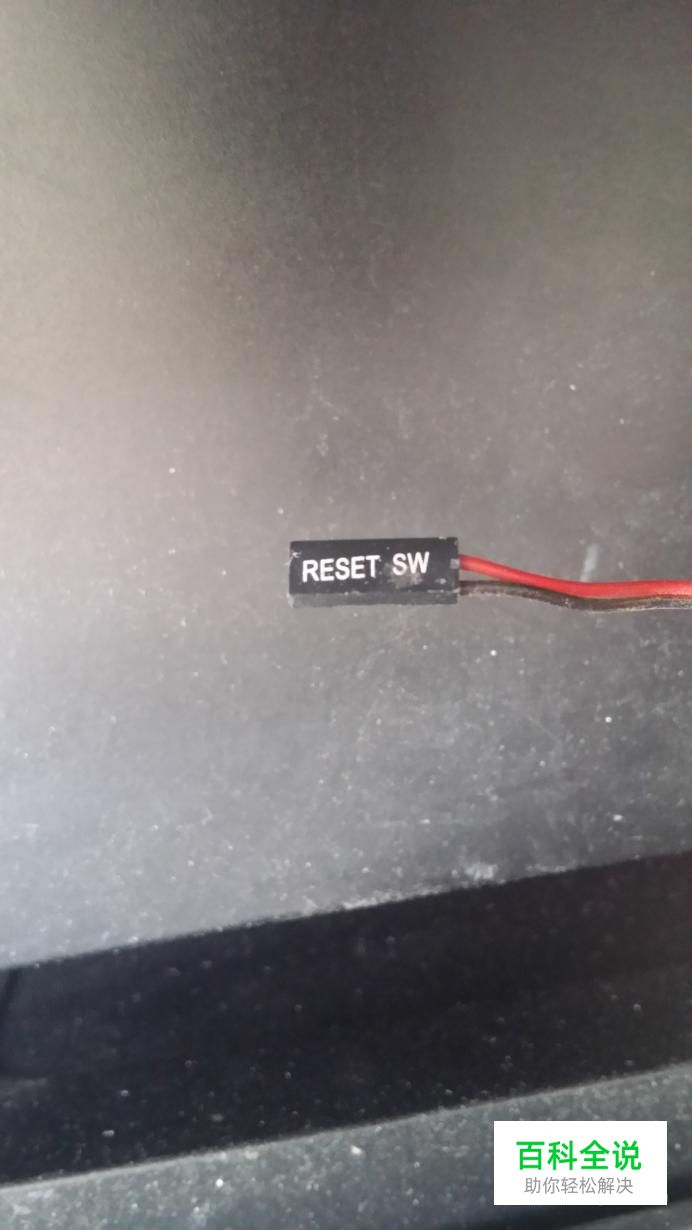

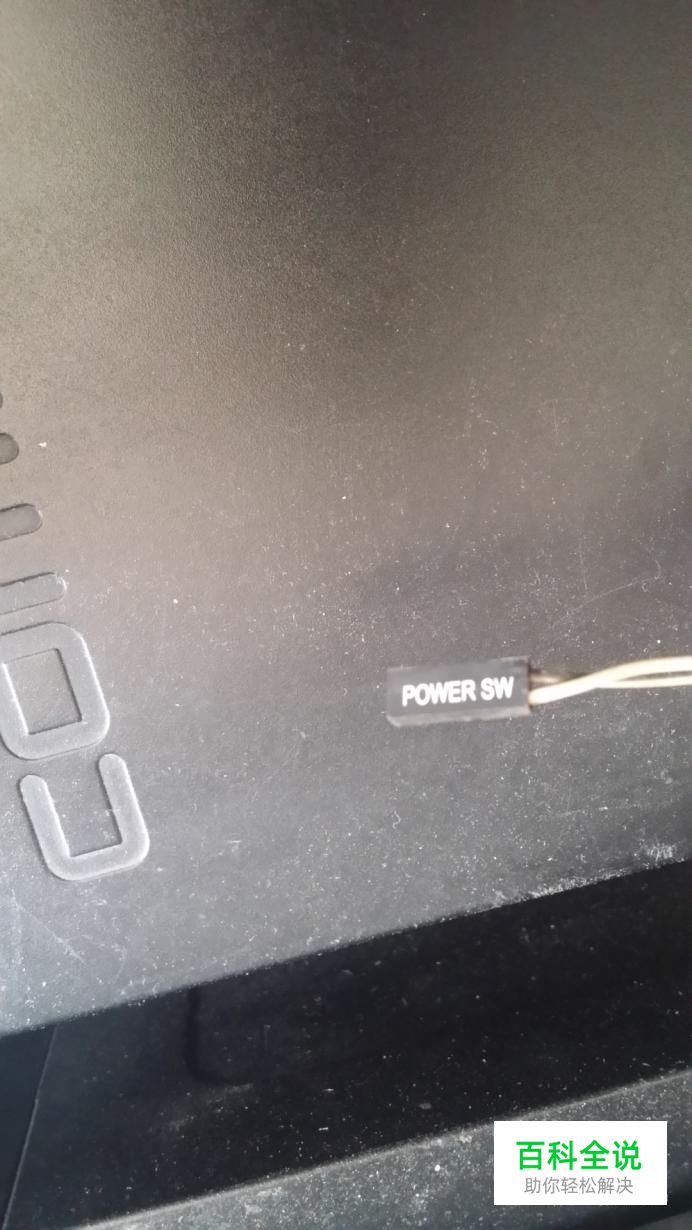

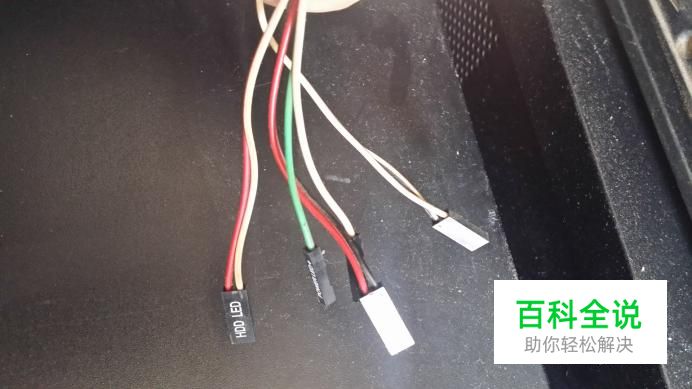

    这是机箱的前面板接口,共有四种,依次是电源LED灯,硬盘LED灯,重启开关,电源开关

  • 02

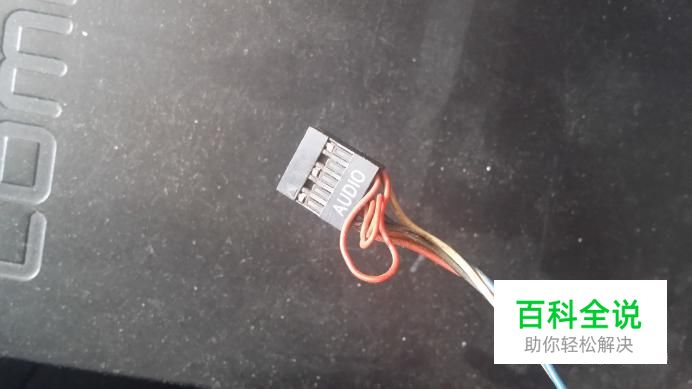

    这是前置音频接口

  • 03

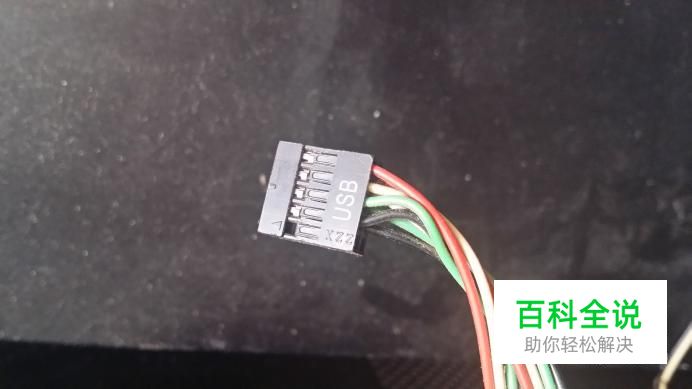

    这是前置USB接口

  • 04

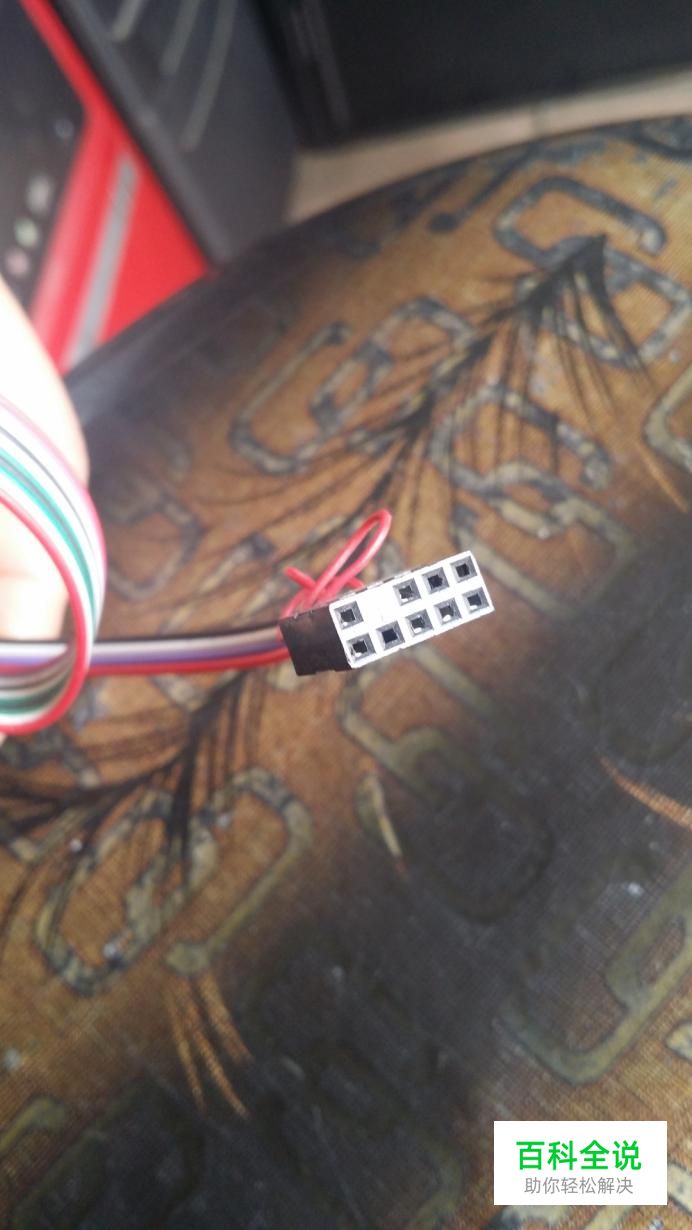

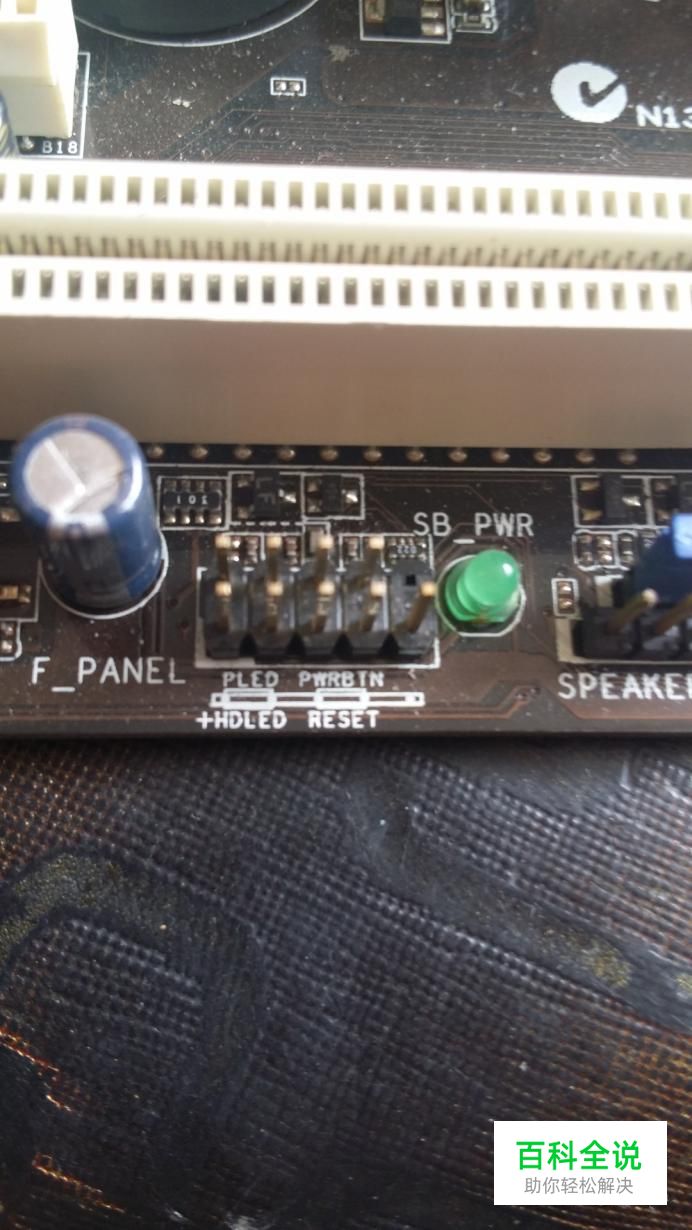

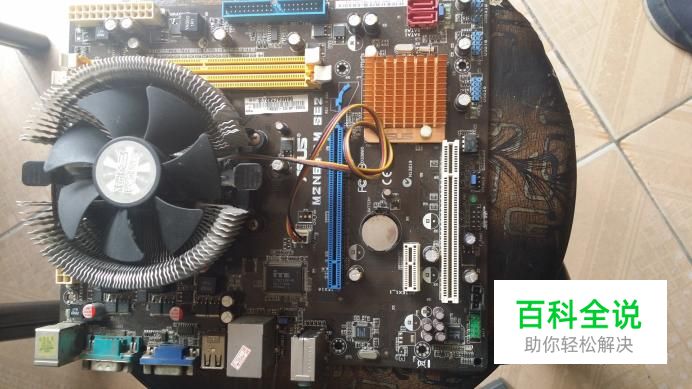

    然后我们再看主板上的跳线。标识是F-PANEL的前面板跳线,大多数主板都是这种上四下五的形式,而且都标明了各个针脚的定义,如果找不到针脚定义,就按照这个原则来接:上面的四个针脚那一行,从左至右依次是power led+,power led-,power+,power-

  • 05

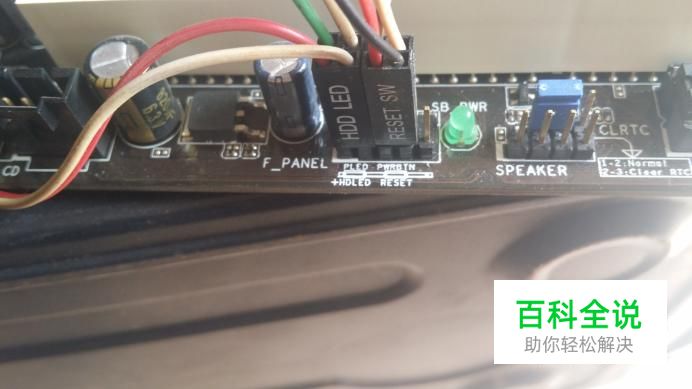

    把机箱的前面板接口一一对应插到前面板跳线上(除了重启跳线,其它的都要注意正负极不要插反)

  • 06

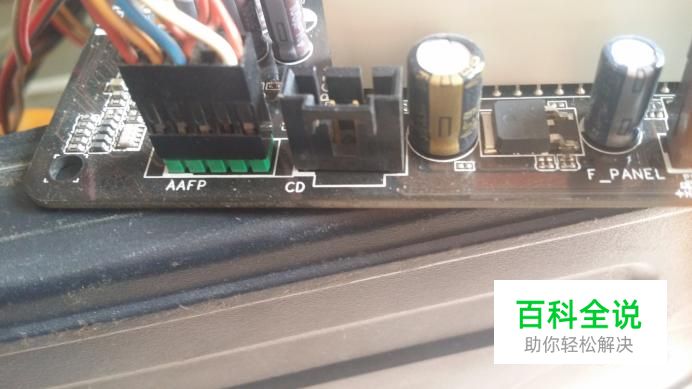

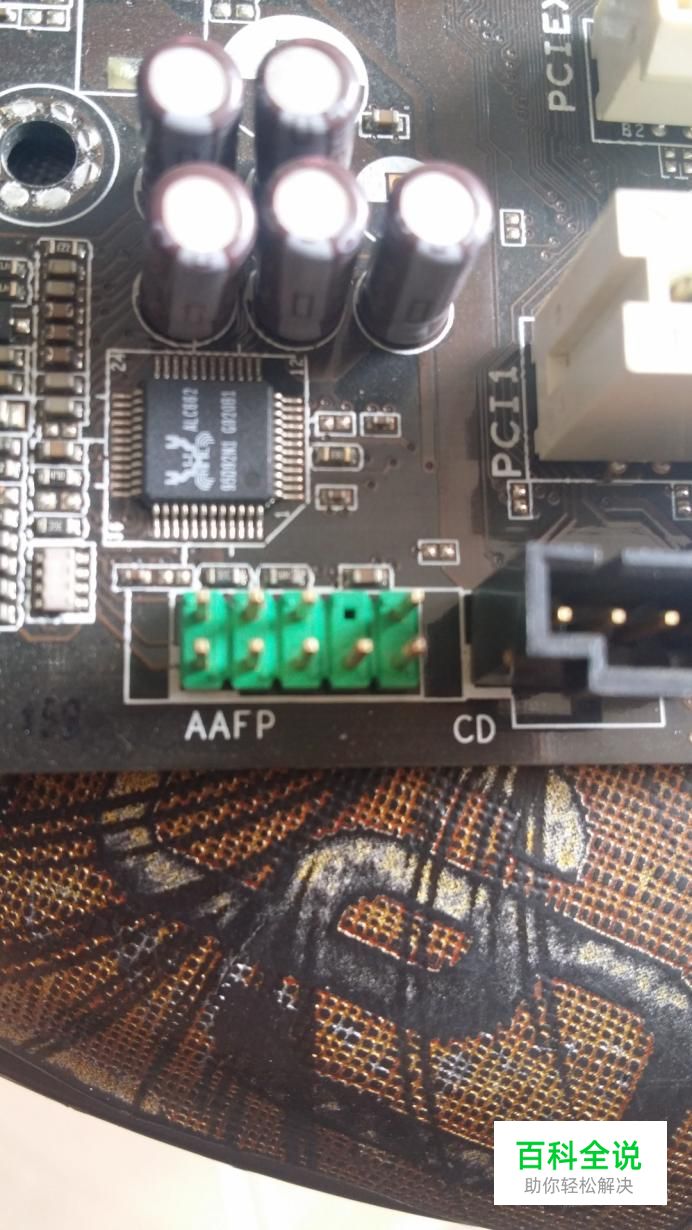

    再来看前置音频跳线,图中标识为“AAFP”的就是,更多的主板标识是“AUDIO”,由于机箱的“AUDIO”接口是一体的,防呆口对好直接插上即可

  • 07

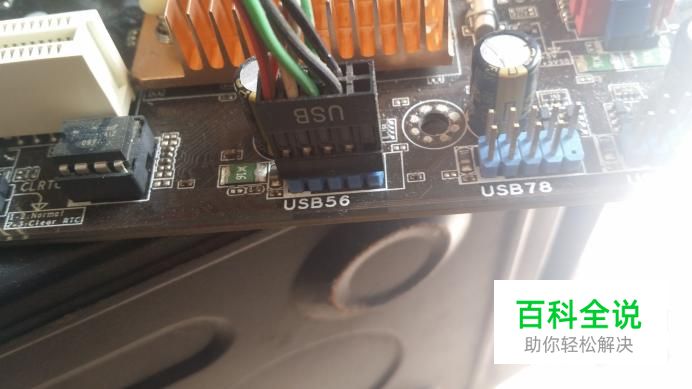

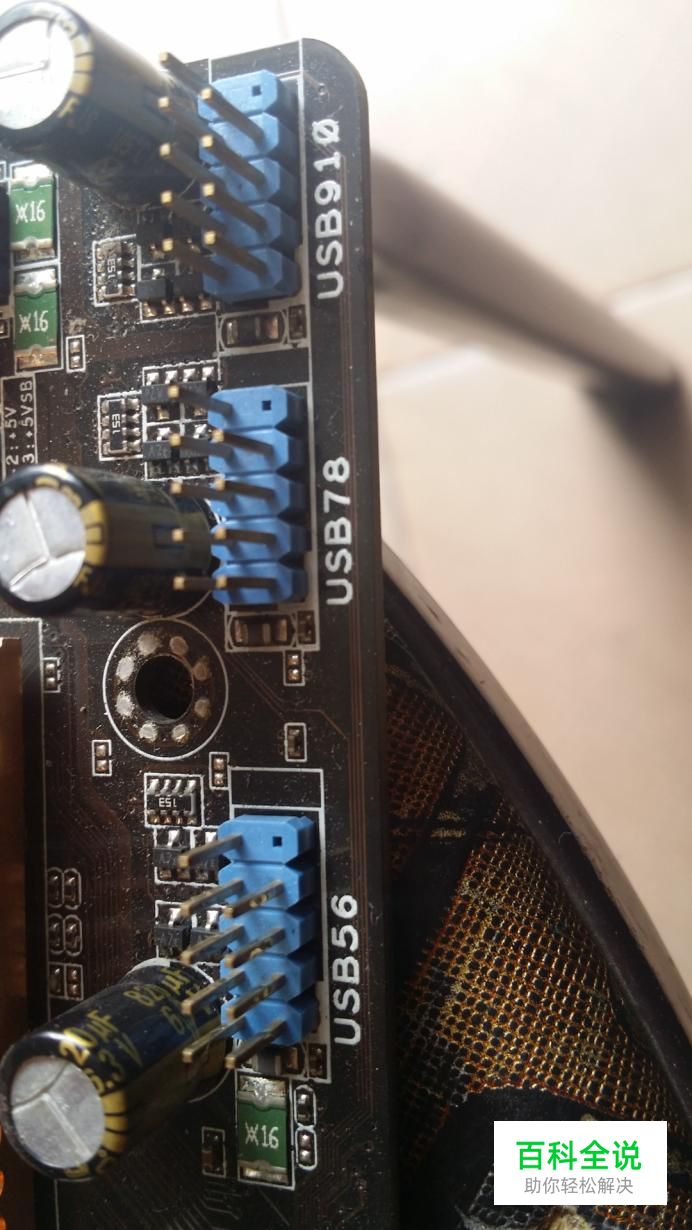

    接着是前置USB跳线,,有很明显的标识“USB”字样,一般主板上有两个以上,随便插哪个都行,也是要注意防呆口,不要插反,USB跳线一旦插反后果是很严重的

  • 08

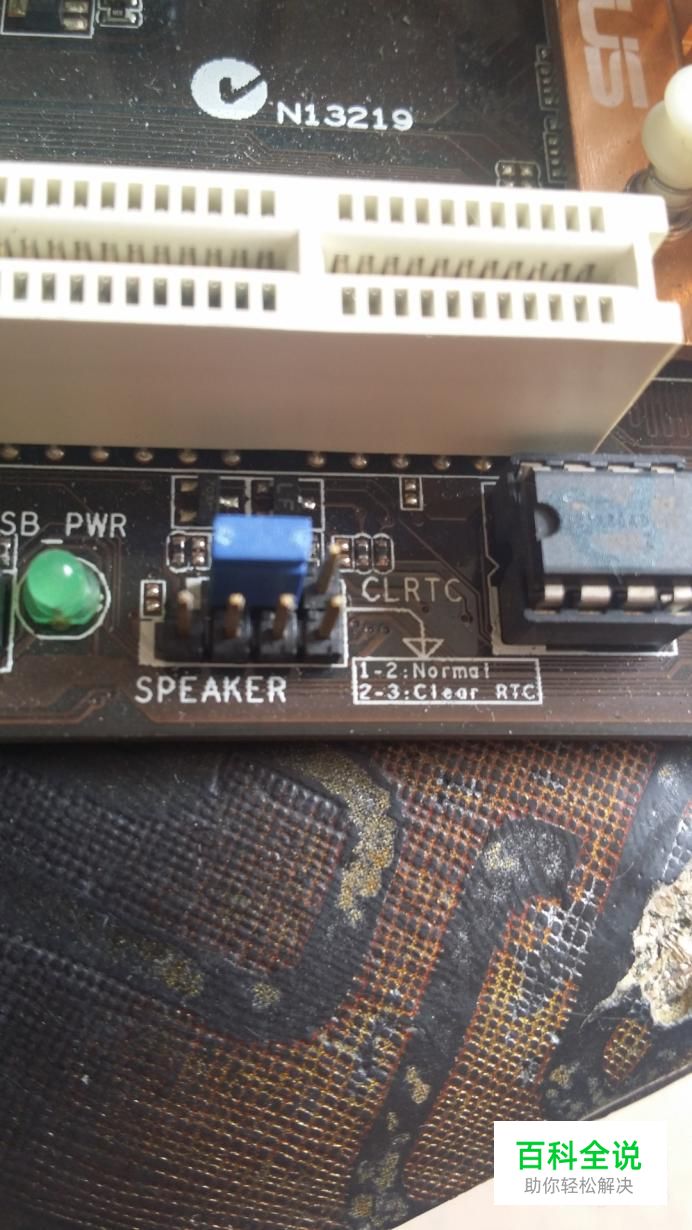

    最后还要说一点,主板上都有个清除COMS的跳线,当我们要给主板放电清除COMS设置时会用得到,就是图中蓝色塑料帽所插的位置,默认是插在一二针,要清除COMS时把跳线帽插到第二针和第三针即可
