如何在CATIA中生成空间异性方管
本经验通过空间异性方管的3D建模过程演示教会大家如何在创成式曲面设计界面使用拟合命令及包络体扫掠命令，希望大家能够举一反三。
操作方法
- 01

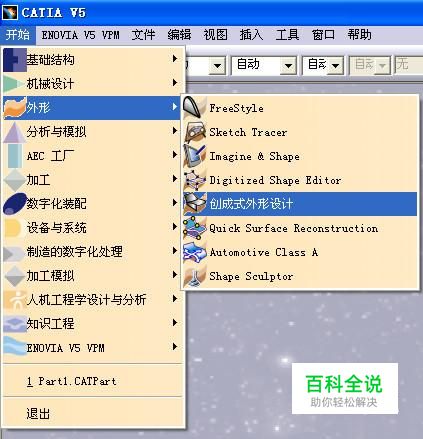

首先我们打开CATIA软件，在菜单栏中单击开始>外形>创成式曲面设计，弹出新建零件对话框，在输入零件名称一栏中我们将名称指定为空间管，单击确定退出对话框；
- 02

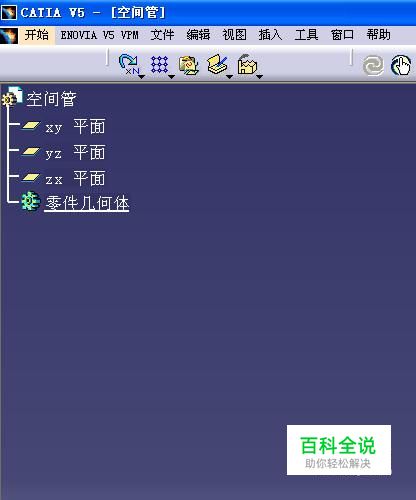

进入创成式曲面设计界面，选择yz平面为草图支持面，单击草图按钮进入草图界面；
- 03

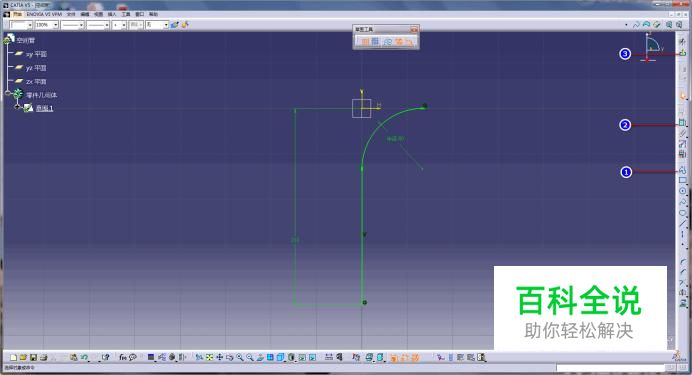

在右侧工具栏中单击轮廓命令，绘制一条如下图所示的线段，约束其尺寸如图所示，操作完成后单击退出命令；
- 04
返回3D界面，选择xy平面为草图支持面，单击草图按钮再次进入草图界面；
- 05

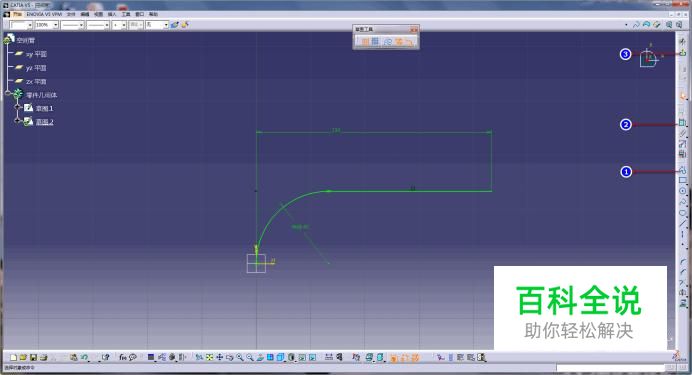

同理我们单击轮廓命令，绘制第二条线段并约束草图尺寸，如下图所示，操作完成后单击退出命令；
- 06

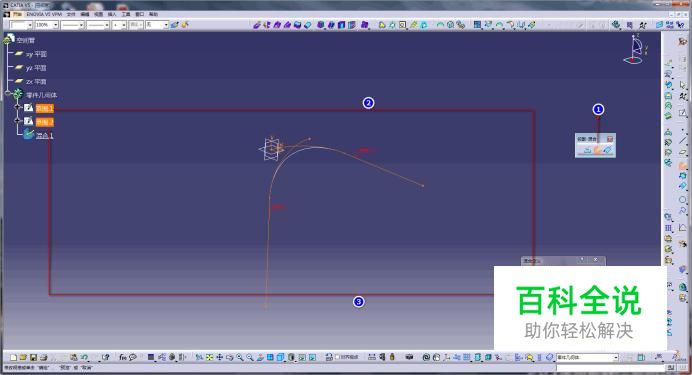

在右侧工具栏中找到投影-混合集成工具面板，在列表中单击混合命令，弹出命令对话框，混合类型选择法线，曲线1和曲线2分别选择草图.1和草图.2，单击确定，这样我们就将两个草图拟合为一条空间线段；
- 07

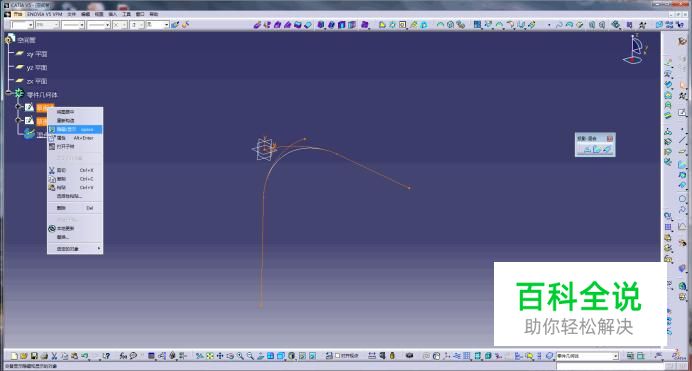

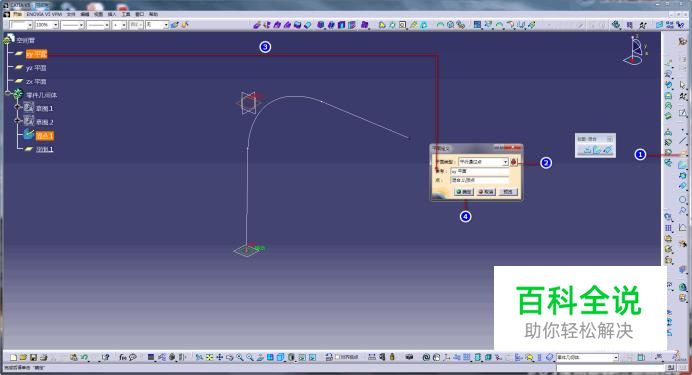

按住Ctrl鼠标同时选中草图.1和草图.2，右键单击，在列表中选择隐藏命令，并在右侧工具栏中单击平面命令按钮，弹出对话框，按照图示指示线以此完成操作，并单击确定；
- 08

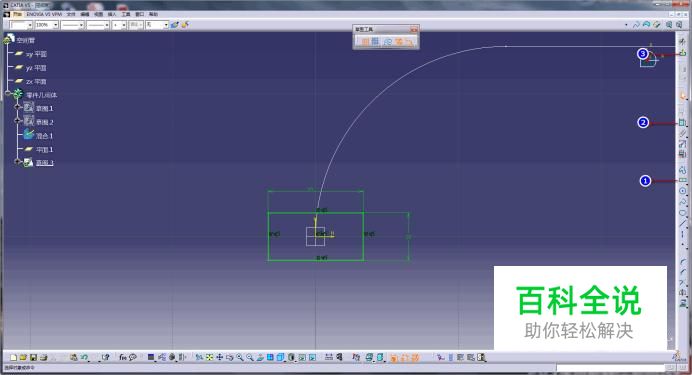

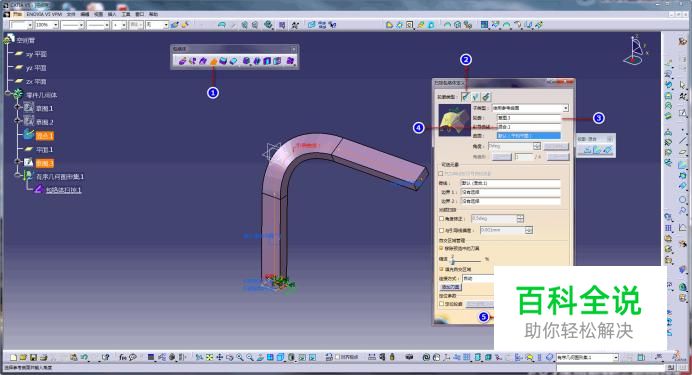

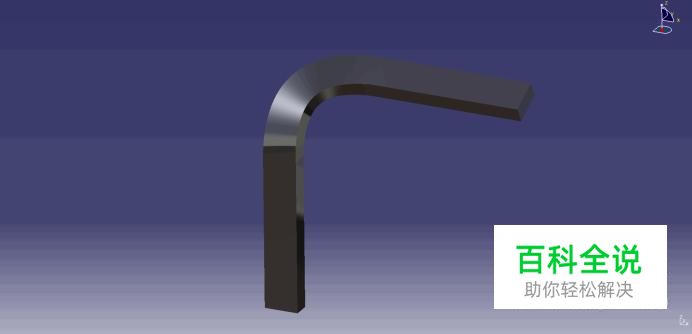

以创建好的平面.1为草图支持面，绘制一个矩形，长宽为20×10，并退出草图界面，在包络体集成工具栏中，单击包络体扫掠命令，以此选择轮廓类型、子类型、轮廓及引导线，其他选项选择默认即可，单击确定退出命令对话框，这样我们就完成了空间异型方管的创建。
