如何在Protel DXP中添加元件库？

2024-03-23 04:32:57

Protel DXP是一款非常实用的画图软件，操作简单，非常实用。但是在实际操作过程中可能会遇到这样的问题，比如在画图时找不到元件库，下面来看一下如何解决这一问题。

操作方法

01

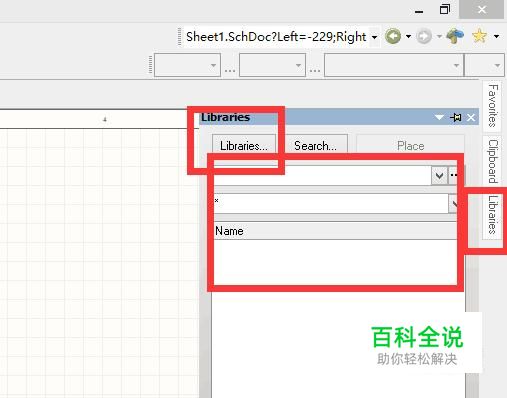

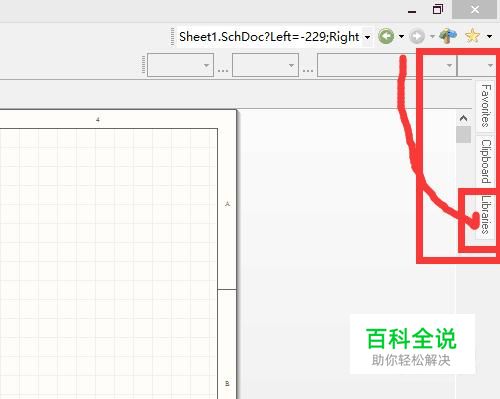

首先，我们新建好Schematic后，去右侧libraries出准备画图的时候却发现没有元件库，在libraries处寻找元件库，却发现空空如也。
02

接着点击libraries后，发现元件库里空空如也，查找无结果。如果自己制作元件太浪费时间，那么我们的元件库去哪里了呢，又该如何添加它呢？
03

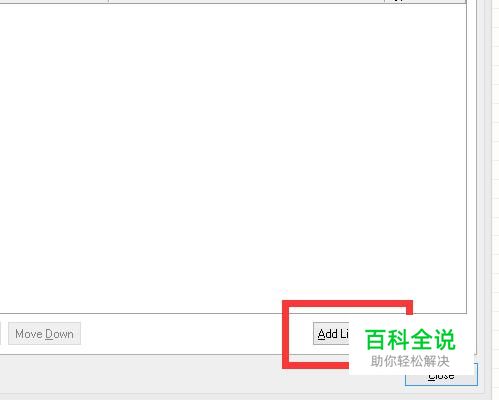

这时候我们点击上方的libraries，会弹出一个对话窗口。点击页面下方的，我们进行下一步操作。
04

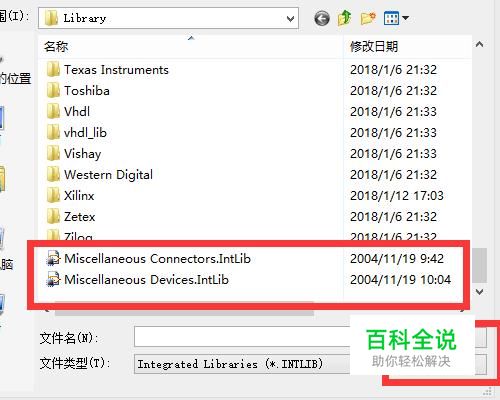

点击add library后，会发现出现一个会话窗口。这是我们当初安装dxp时，所有的文件存放处。文件虽然繁杂，但是我们滑动鼠标向下拖到最后，就可以发现我们需要的两个元件库。
05

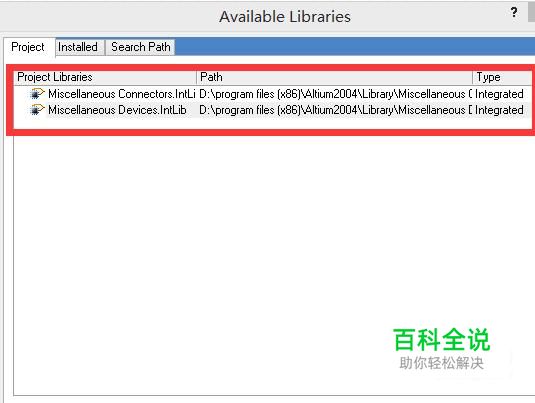

分别双击这两个元件库，会弹出下面这个窗口，我们需要的元件库就会添加上了。
06

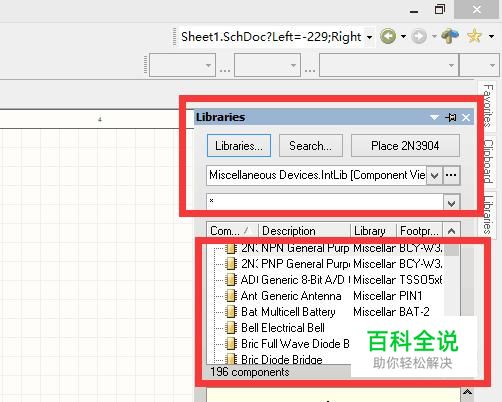

最后关闭这个窗口，我们再去libraries处查找，发现已经添加上元件库了。我们可以从中选择所需要的元件，从而进行绘制原理图了。
07

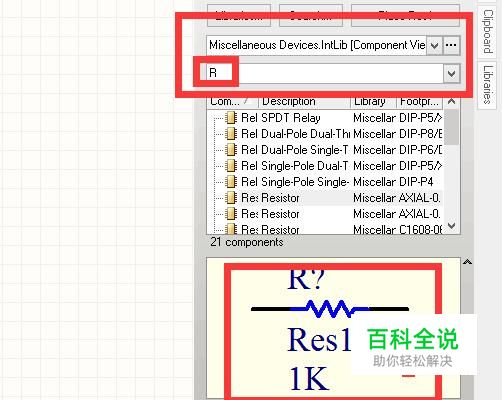

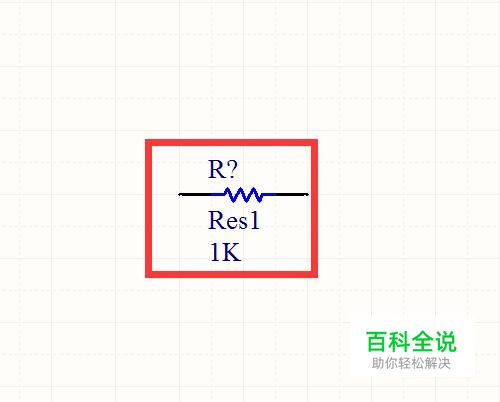

比如说我们绘制电路原理图需要电阻，可以搜索R,拖动鼠标滑轮往下搜索，找到我们合适的元件，选中拖到绘制面板上，即可完成。
