弯曲弹簧3D建模实例

本教会大家如何在CATIA创成式曲面设计模块创建弯曲弹簧。

操作方法

  • 01

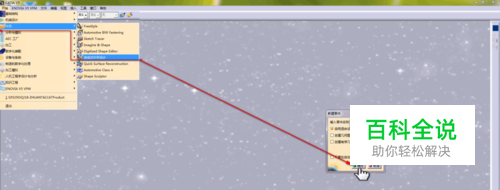

    打开CATIA，在菜单栏依次选择>开始>外形>创成式曲面设计，弹出新建零件对话框，名称定义为：弯曲弹簧，单击确定退出命令对话框，进入创成式曲面设计界面；

  • 02

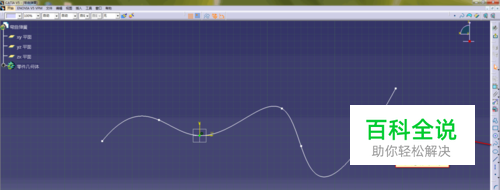

    以zx平面为草图支持面，进入草图界面，绘制一条样条线，操作完成后退出草图界面；

  • 03

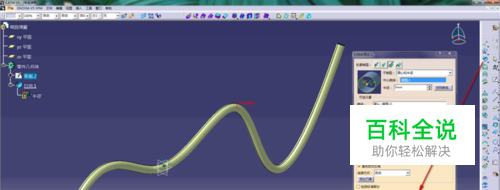

    单击扫掠命令，轮廓类型选择：圆，子类型选择：圆心和半径，中心曲线：草图.2，半径尺寸定义为5mm，单击预览并确定，生成一个空心弯曲圆管曲面，退出命令对话框；

  • 04

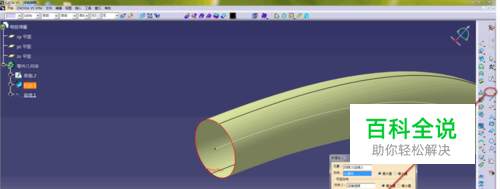

    在圆管端面的边线上插入一个极点，方向选择为x向，单击预览并确定退出命令对话框；

  • 05

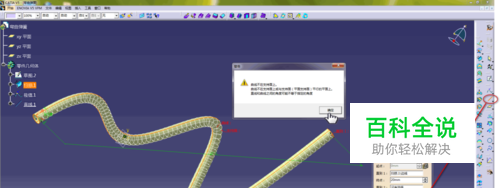

    单击直线命令，弹出直线定义对话框，线型：曲线的角度/法线，曲线：草图.2，支持面：扫掠.1，角度：80°，直到1选择圆管的另一端边线，终点为默认值，勾选支持面上的几何图形，单击预览并确定退出对话框；

  • 06

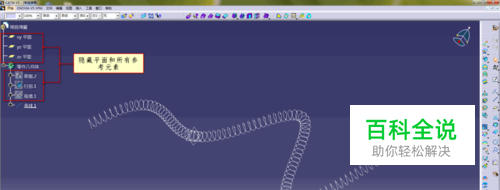

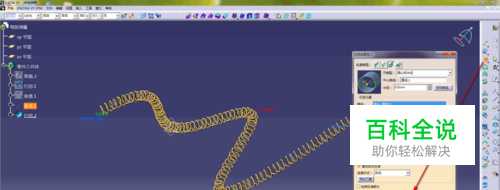

    隐藏平面和所有参考元素，只保留直线.1，继续单击扫掠命令，轮廓类型：圆心和半径，中心曲线：直线.1，半径定义为0.8mm，单击预览并确定，弯曲弹簧的曲面已经生成，退出命令对话框；

  • 07

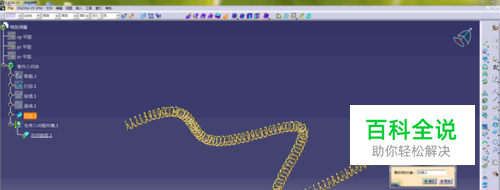

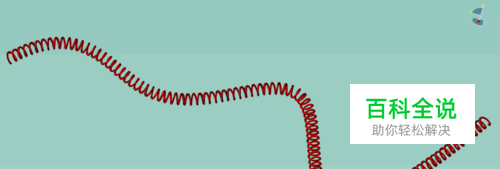

    单击封闭曲面命令，要封闭的对象选择为扫掠.2，单击确定，隐藏曲面，这样，再对生成的包络体进行着色即可，弯曲弹簧制作完毕。
