怎样利用Visio画电气接线图
Microsoft Office Visio是一款便于IT和商务专业人员就复杂信息、系统和流程进行可视化处理、分析和交流的软件。Visio 2010还提供了电气工程、工艺工程、机械工程等图纸的绘制功能。
操作方法
- 01

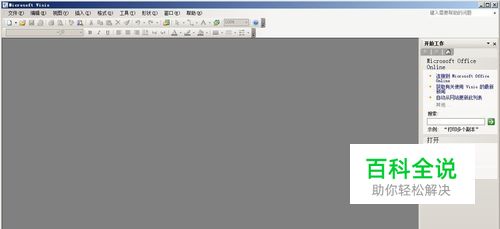

打开Visio 2010。
- 02

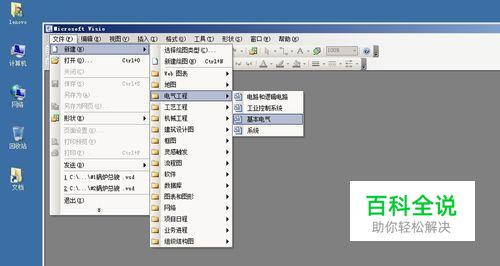

选择“文件”－“新建”－“电气工程”－“基本电气”新建一个空白编辑页面。
- 03

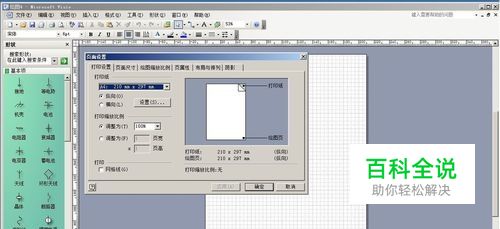

设置页面尺寸：选择“文件”－“页面设置”根据自己需要设置纸张大小。
- 04

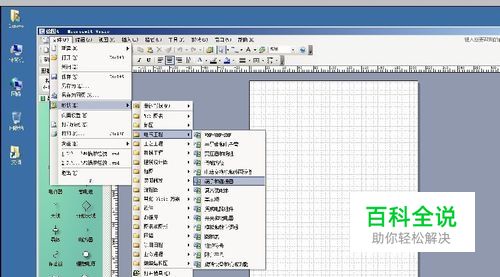

添加所需的电气符号形状： 操作步骤：“文件”－“形状”－“电气工程”根据需要添加所需的电气符号。
- 05

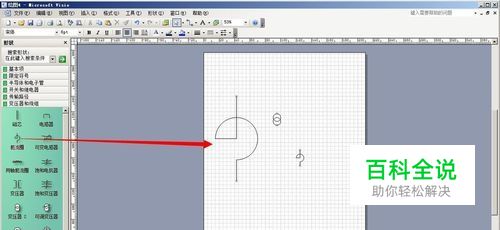

电气接线图绘制时，可直接将左边导航栏中的电气符号拖至编辑页面中使用，并可根据需要随意调整符号的大小及旋转方向。
