CAD自定义可编辑属性块

2024-03-31 11:40:44

在大家熟练的运用CAD软件时，想必大家都知道。重复的使用一个图形的时候，我们可以将其制作成块（永久块或者随图文件保存的块），有没有另外一种可编辑的块呢？答案是肯定的，接下来教大家制作一个带属性的轴号块

操作方法

01

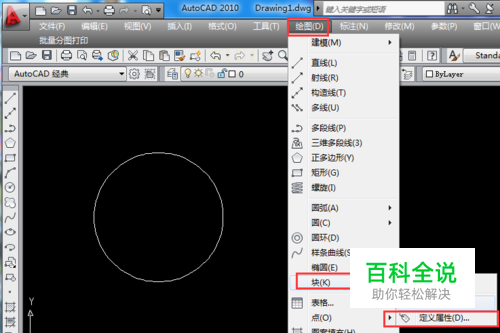

打开CAD软件，画一个半径为10的圆点击“绘图-块-定义属性”或者快捷命令“att”-空格
02

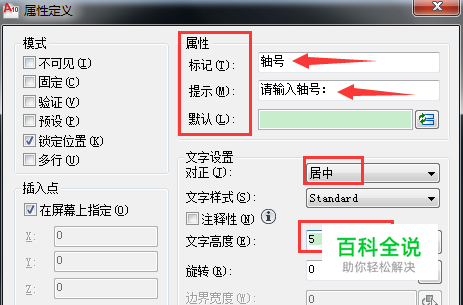

第一步完成后，出现如图对话框，输入对应说明，标记：给属性块标记（方便识别）；提示：输入标记的时候提示的内容；默认：不做输入的时候默认显示的内容（可根据要求填写）文字对正一定要选择居中，不然不好看。文字高度：我这里设置为5。（这里也是可根据实际要求变更的）点击确定后，将标记的内容放置在圆心位置
03

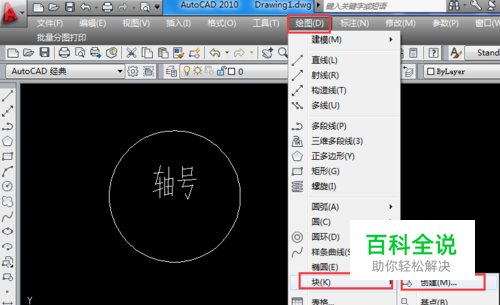

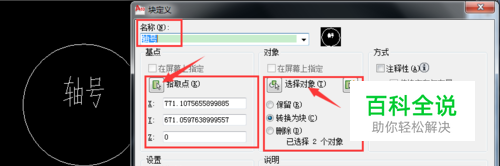

第二步完成后，接下来就是写块了（说明一下这里的块时随图文件保存的临时块），点击”绘图-块-创建“或者快捷键”B“，出现如图所示对话框拾取点选择圆心，选择对象出框选整个圆，名称处别忘记命名了
04

第三步点击确定后会出现如图所示对话框，直接点击确定即可
05

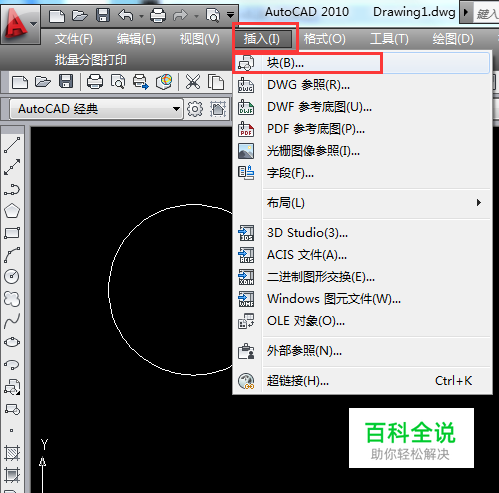

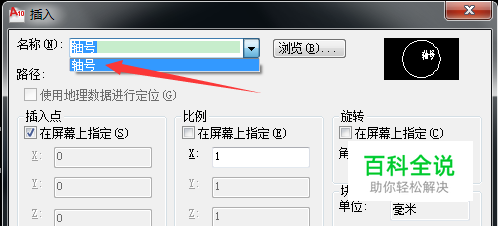

接下来就是插入属性块，查看效果了。点击”插入-块“或者快捷键”i“ 点击确定出现如图所示对话框；
06

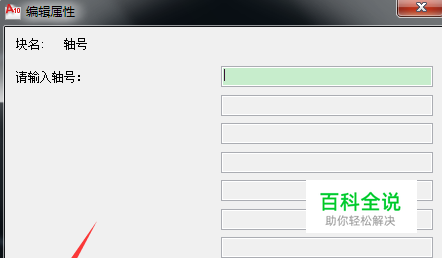

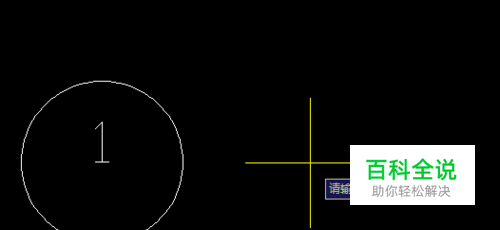

点击确定后，指定任意位置。按提示输入第一个轴号：1 重复第五步。快捷键”i“继续插入属性块恭喜你，你的CAD技术又精进一层了
