Altium Designer 中制作原理图元件库

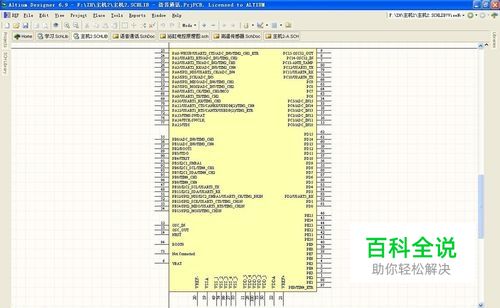

虽然软件中自带的原理图库元件很多，但是不是尽如人意，很多时候需要自己来动手制作，这样我们在进入很多公司的过程中，自己慢慢积累最后形成自己特有的原理图库，让自己在工作中也是很得心应手的，所以我建议大家一定要养成这个好习惯。
操作方法
- 01

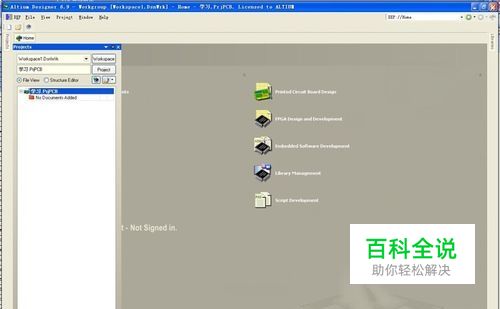

首先我们打开已经新建好了的工程文件，这里我的命名为<<学习.PrjPCB>>。
- 02

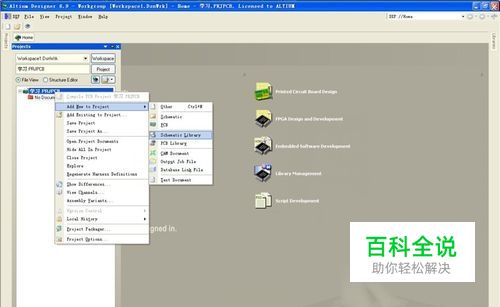

然后在《学习.PrjPCB》上单击右键，依次选择Add New to Project ——>Schematic Library，添加原理图库到工程文件中。
- 03

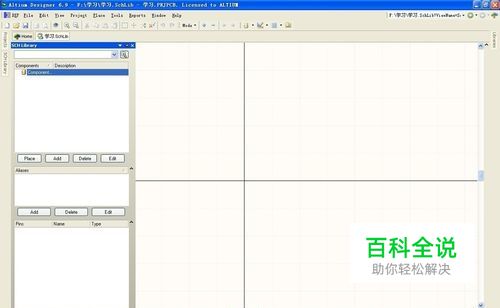

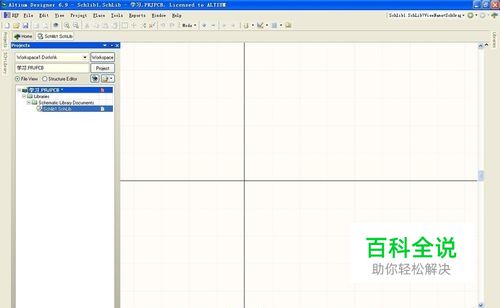

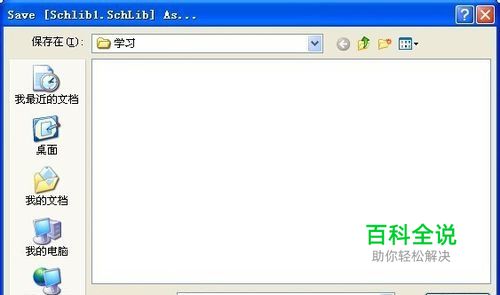

鼠标单击右键选择保存，路径选择，文件名更改，这里我改为《学习.SchLib》，类型默认不作更改，然后点击保存，文件名为《学习.SchLib》出现在了工程文件夹里了。
- 04

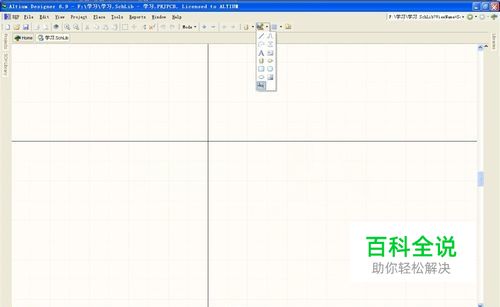

双击打开《学习.SchLib》后，我们在工具栏选择，画图工具，选择引脚，这里的引脚要做电气连接的。
- 05

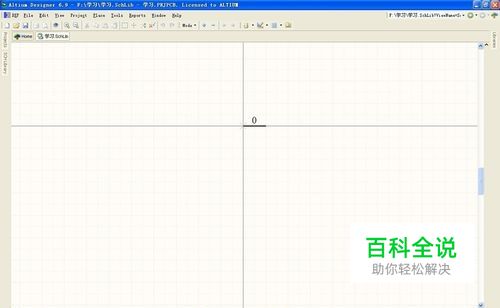

大家发现这里引脚上有个*字弄标识，这个很重要这个点是用来在原理图中来连接用的，一定不要搞反了，所以一个这个标识放在外面，而且我们放的这个引脚都是在坐标点为X=0,Y=0上（快捷键Ctrl+Home可以快速回到原点），因为查看元件都从这里起始的，如下图所示。
- 06

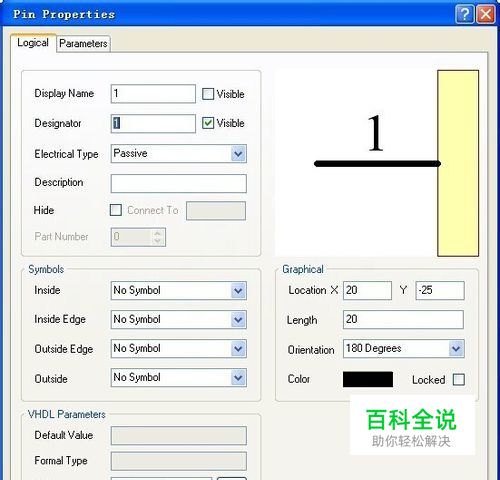

接下来我们来编辑引脚，我们选择引脚后按下 Tab键，将引脚标号改了1，这个是为了与后面的PCB封装来对应，非常重要关系到制板的成功与否。
- 07

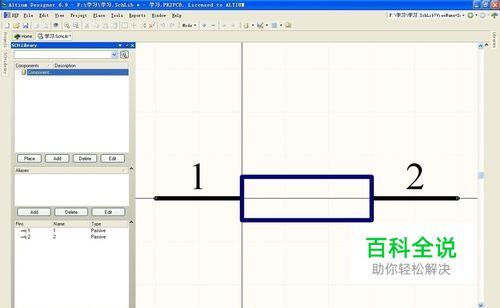

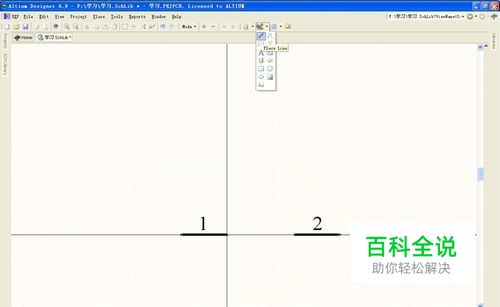

按照以上的方法，我们画了个简单的电阻元件，其它的元件也是照此进行的，我们放在2个引脚后，再次使用绘图工具，这次我们选择画线 Place Line。
- 08

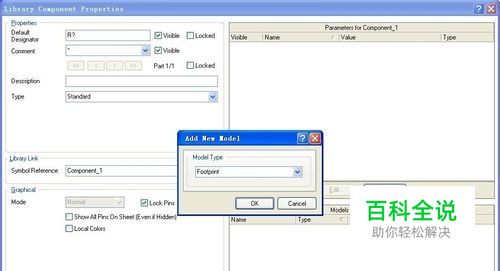

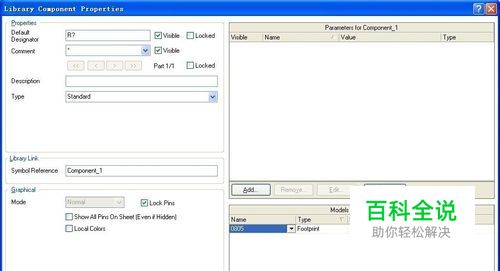

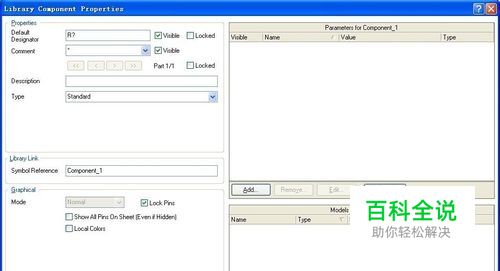

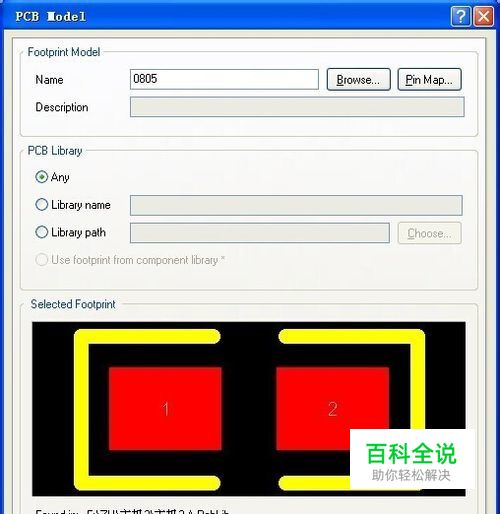

电阻封装画好后我们左键双击Component来进行编辑，将Default项改成R?，再点击右下边的ADD…来添加PCB封装，这里选择0805封装，点击OK完成。
- 09

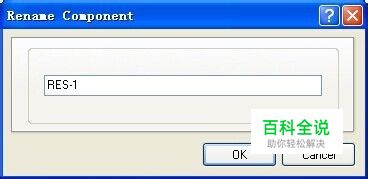

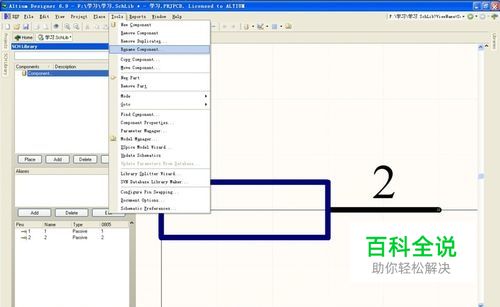

接下来我们来更改我们新建的元件名称，菜单栏TOOL——>Rename Component，我们这里改成RES1，点击OK。
- 10

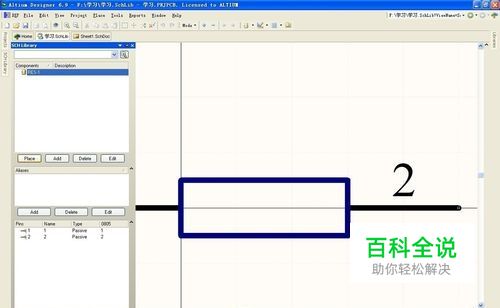

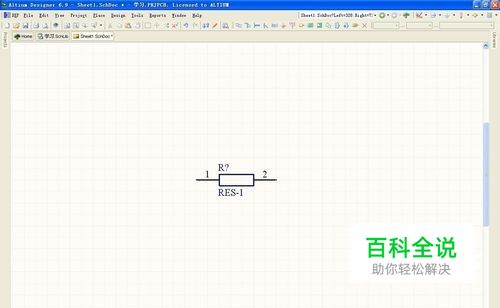

名称更改完成，我们在左中角的位置点击 Place放置元件到原理图中就可以了，一个新的元件就完成了。
