怎么使用proteus进行简单仿真?

这里教大家超简单的proteus仿真的一般流程,希望对大家了解这个软件有一些帮助。

操作方法

  • 01

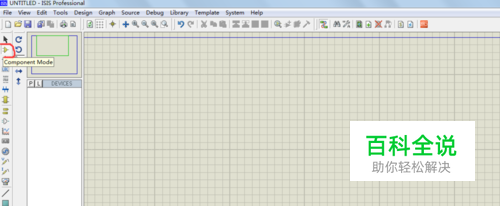

    双击proteus图标打开软件后,在左边工具栏中点击下图按钮。component mode代表元器件模式。

  • 02

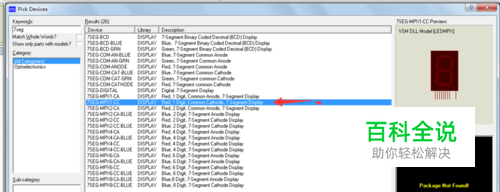

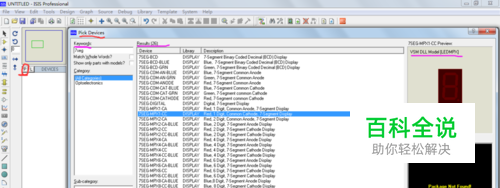

    在单击"P"按钮,弹出pick device对话框。包含的内容有keyword(关键字)用来输入元器件的名称,category(目录):表示元器件所在的类别,右边就是原理图预览和pcb封装预览。如下图所示。

  • 03

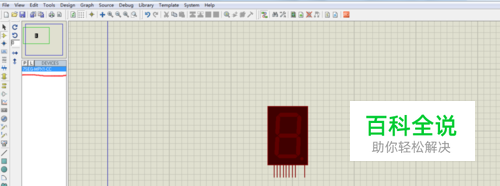

    在这里我找了一个7段数码管,在出现的结果在选择要的种类,再单击OK

  • 04

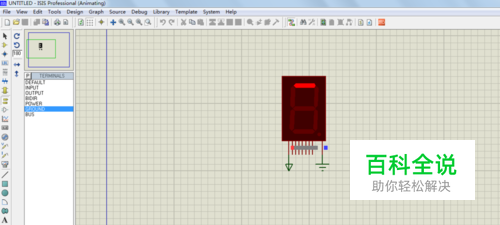

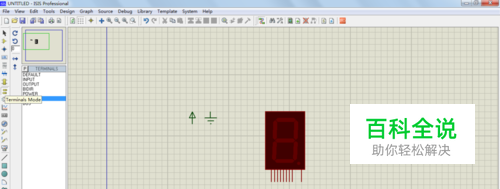

    在terminal mode(终端模式)中选择地和电源,其中还有输入输出等。按键盘上的"+"可旋转器件。

  • 05

    接好线后,单击左下角的play按钮就可以开始仿真了,左下角同时还有暂停和停止按钮。做完后记得保存哦!
