天正建筑中如何填充图例?

各位设计师在绘制图纸的时候,填充的命令用处广泛,今天小编与大家一起探讨天正建筑中如何填充图例。

操作方法

  • 01

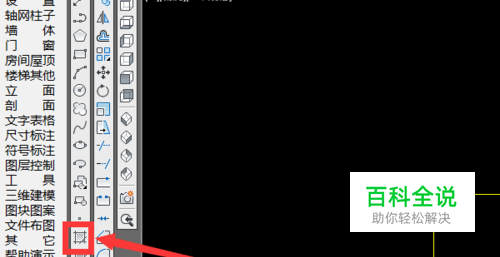

    在绘图中找到软件左侧菜单栏中的“图例”标识,如图。

  • 02

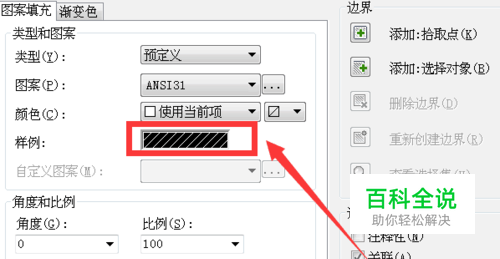

    点击后根据提示进行操作,选择下方“设置T”选项。

  • 03

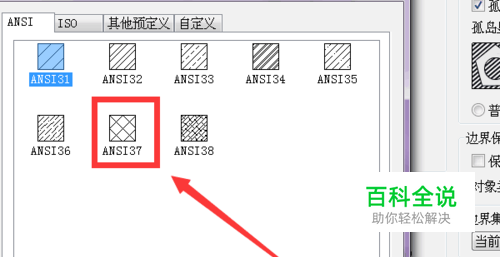

    根据绘图需要,选择所需图案,如图所示。

  • 04

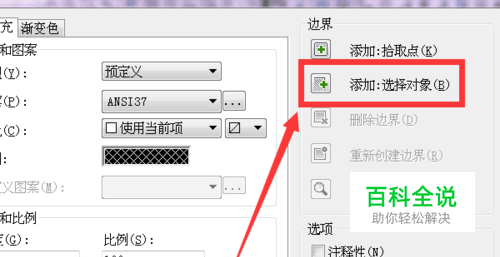

    继续根据提示和个人需要进行选择,如图小编选择的是一个闭合长方形。添加选择对象,然后点击确定。

  • 05

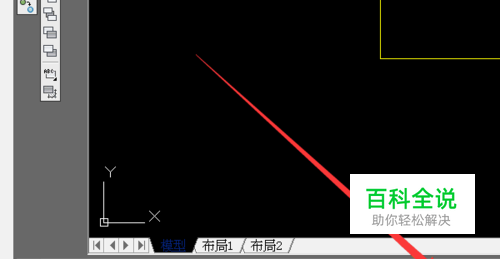

    之后根据提示进行设置。

  • 06

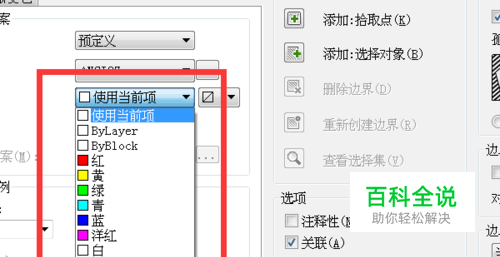

    在选择的过程中,还有其他选项可以根据自己情况调试,如图。

  • 07

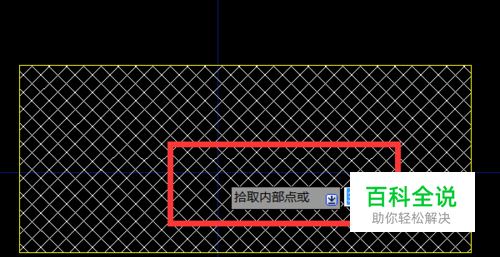

    如果所有选项都确定之后填充完的图例应如下图。
