Auto CAD如何填充图案

CAD是一款非常不错的制图软件，在很大程度上提高了绘图速度。在绘制工程图，机械图等图纸时，经常需要填充图案，但我们在绘图中如何快速准确的填充一个封闭区间呢（只能填充封闭区间）？

操作方法

  • 01

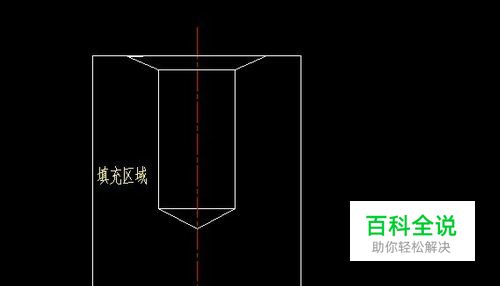

    打开Auto CAD 软件，或者找出你需要填充的封闭区间；

  • 02

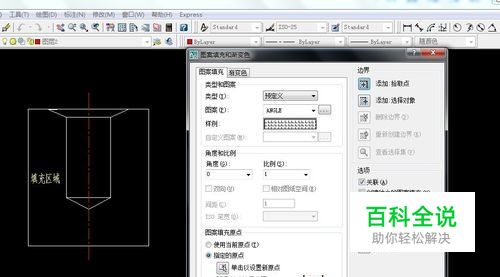

    点击“绘图”下的“图案填充”或者直接使用快捷键h，出现如下对话框：

  • 03

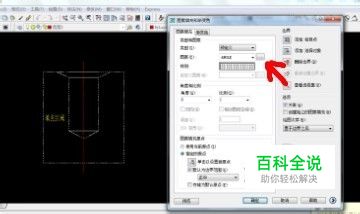

    图案填充原点根据个人习惯设置。这里有两种选择区域的方式：拾取点和选择对象，根据个人习惯或者图形进行选择，选择正确后填充区域边界变虚线，选择完毕后按空格或者回车键返回填充对话框，然后选择在“图案”的图例会出现你所需所有图案：

  • 04

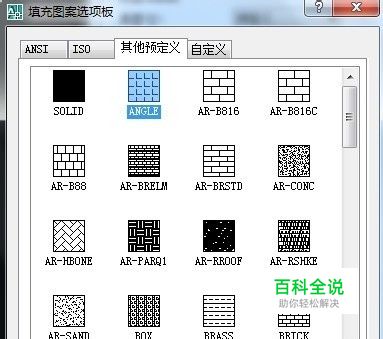

    这里会有许多自带的绘图所需图案：

  • 05

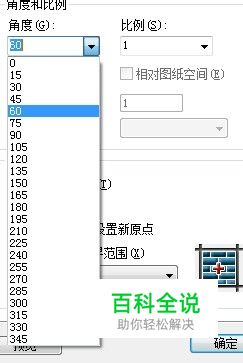

    选择你所需的图案，设置参数进行填充：

  • 06

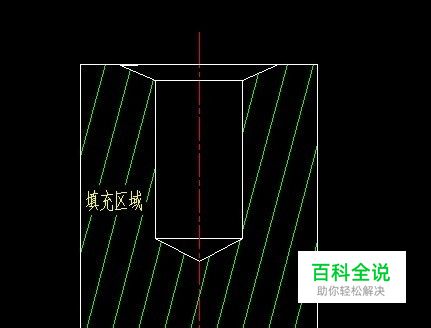

    选择适当参数，填充完成效果图：
