CAD多段线怎么画箭头

在CAD中我们常常需要用到箭头来进行说明,本次就给大家介绍CAD多段线怎么画箭头。

操作方法

  • 01

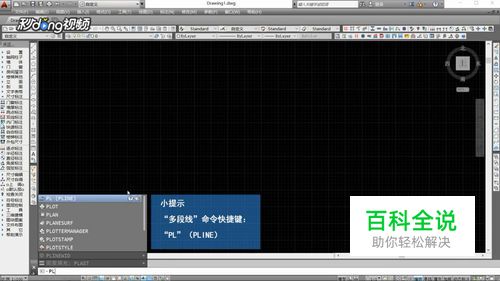

    打开CAD,在下方输入“PL”,点击“PL(PLINE)”,按下空格键。

  • 02

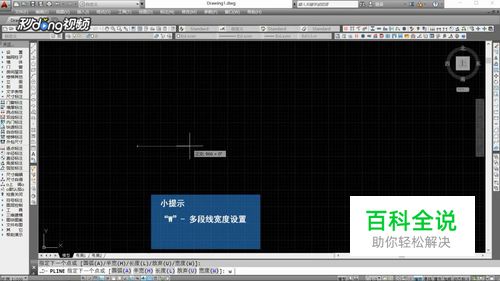

    点击一处作为起点,输入“W”,按空格键确定,输入起点宽度和端点宽度为相同数值。

  • 03

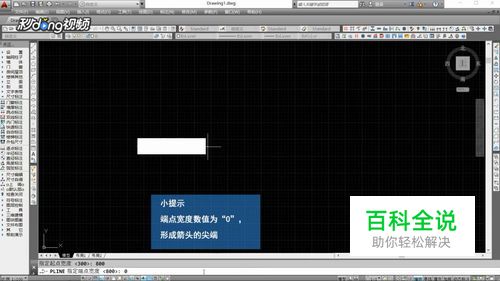

    鼠标点击直线端点,绘制第二条多段线,输入“W”,按空格键确定,起点宽度设置为大于直线宽度的数值。端点宽度设置为0。

  • 04

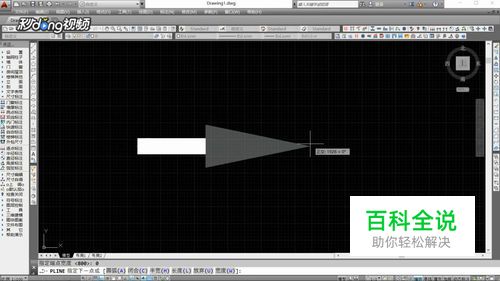

    依次按下空格键确定。拖动鼠标即可绘制。
