制作一个中国行政区的专题地图
ArcGIS的新手入门教程二十四
根据提供的地图：中国行政区划图制作一个简易的专题地图
课程二十四：制作一个中国行政区的专题地图
地图校正
- 01

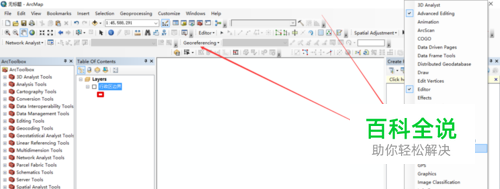

打开arcmap中的地图配准工具georeferencing（如果没有该工具，请在菜单 栏处右击勾选该工具即可添加工具菜单到菜单栏）
- 02

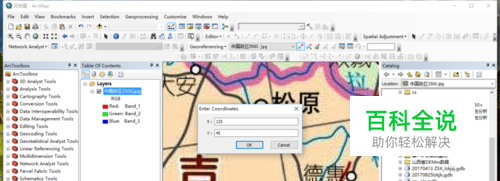

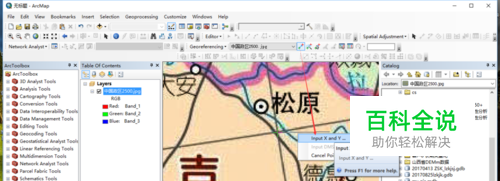

添加无坐标信息的中国政区图后，在地图配准工具中点击添加控制点工具add control points，在图中按照图形均匀选择多个控制点，点击控制点右击输入x、y值（为经纬度值） 控制点个数：一次多项式选取至少3个控制点，二次多项式选取至少6个,双线性多项式选取至少4个控制点
- 03

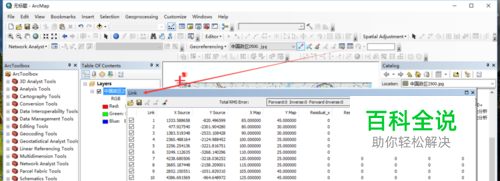

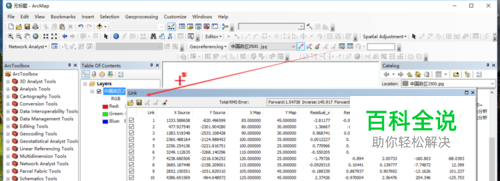

控制点选择完成后，在控制点属性框中，选择校正方法和是否采用自动校正后，查看各个控制点的误差值，如果过大，进行调整
- 04

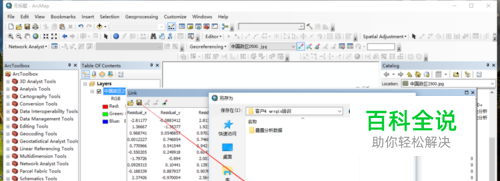

在控制点属性框中，我们可以将控制点信息导出保存为txt文件，便于后期再进一步添加或修改控制点。
- 05

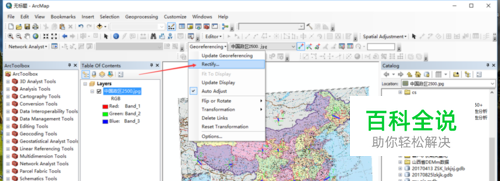

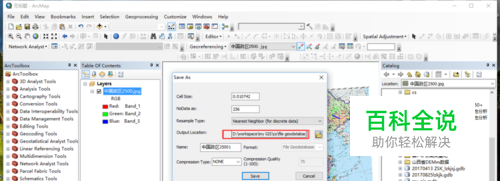

在地图配准工具框中，点击下拉三角形，选择rectify(校正)，在弹出的对话框中，选择校正后图形的文件类型和输出路径及名称，点击确定后输出校正后图形。
新建图层
- 01

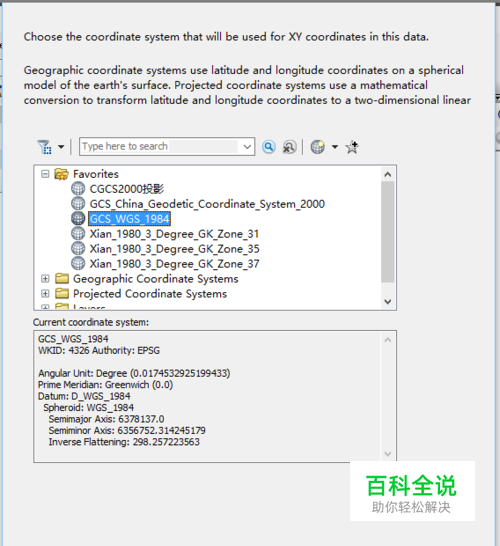

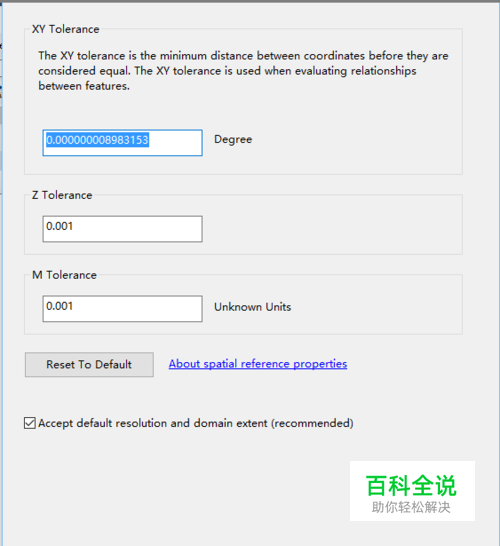

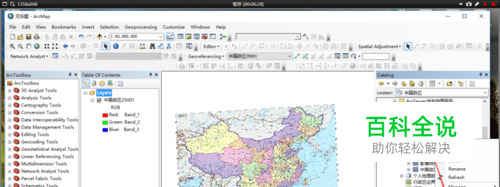

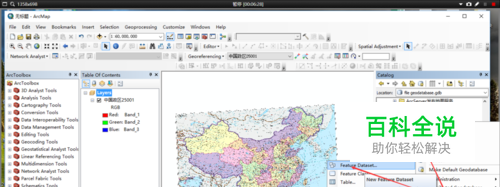

在文件地理数据库中右击，选择新建，新建要素集
- 02

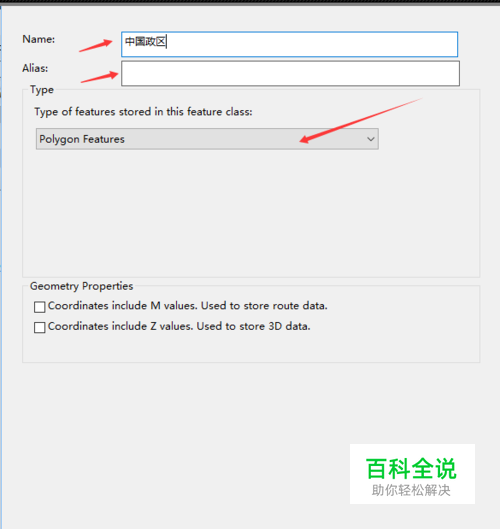

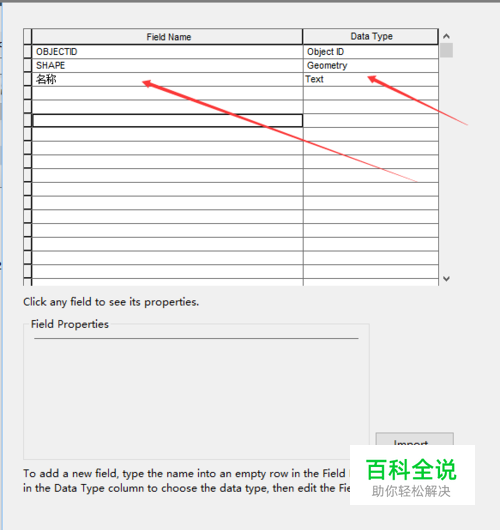

要素集新建完成后，在该要素集中新建一个名为中国政区的shp面图层，新建图层是添加一个名称的字段
勾画行政区边界
- 01

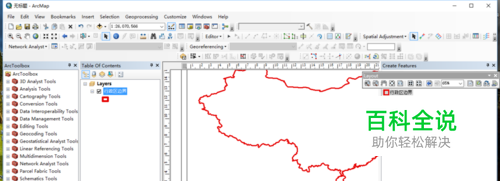

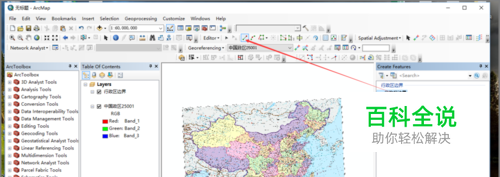

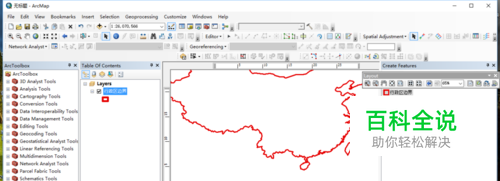

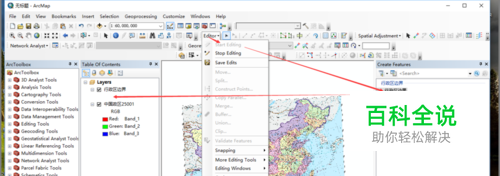

在编辑工具栏中，点击开始编辑，选择新建的中国政区shp面图层沿着图形中国边界进行勾画
- 02

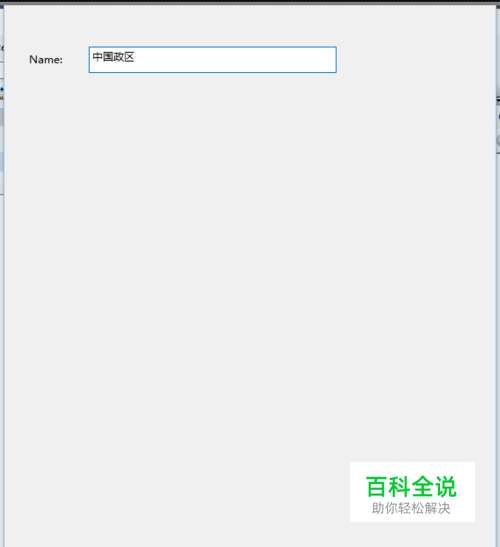

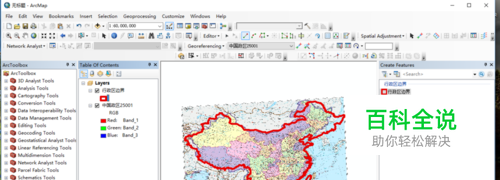

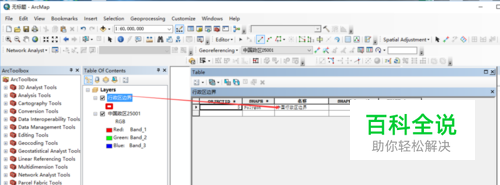

勾画完成后，在属性栏中名称字段输入名称为：中国政区
地图整饰
- 01

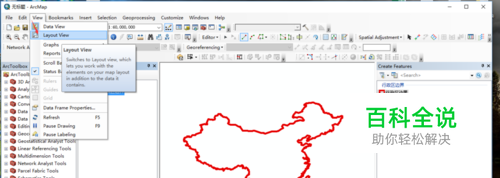

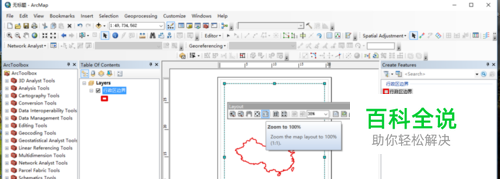

在主菜单中选择view视图，切换为整饰视图
- 02

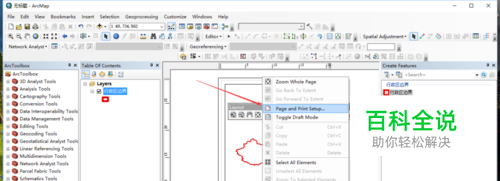

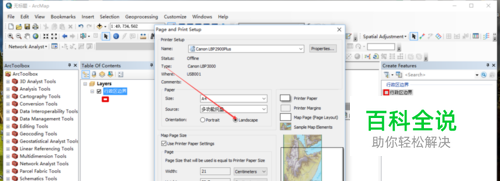

在整饰界面空白处右击，选择纸张与打印设置。根据图形显示形状，将纸质类型设置为横向。
- 03

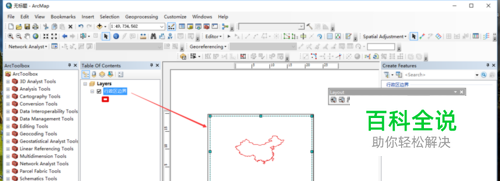

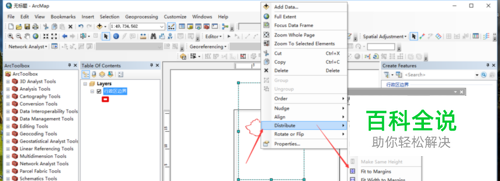

数据框上右击，设置其大小适应纸质边界
- 04

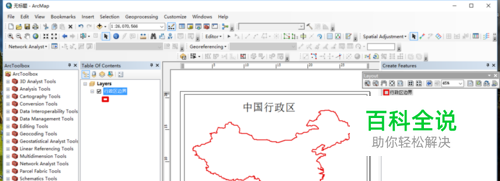

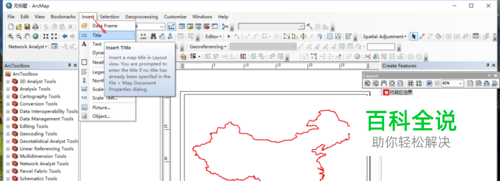

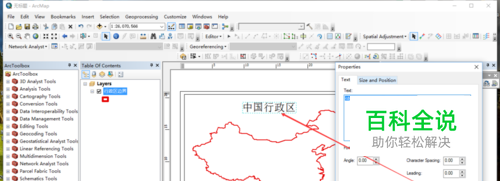

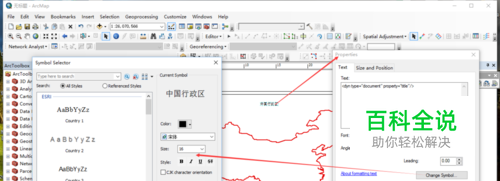

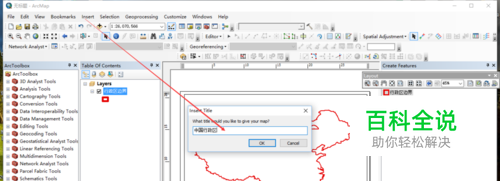

在主菜单中选择插入，插入标题栏，双击标题栏设置标题字体及大小
- 05

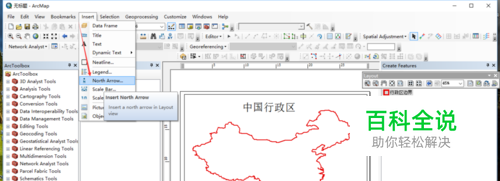

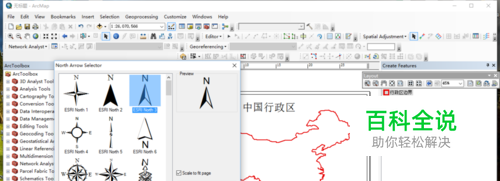

添加指北针，选择相应指北针类型
- 06

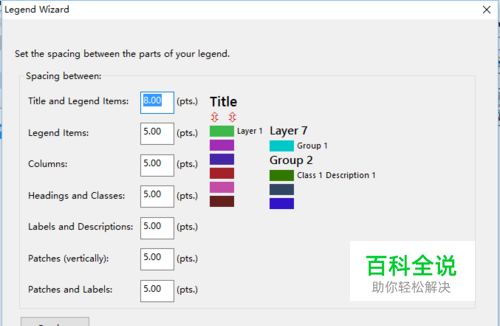

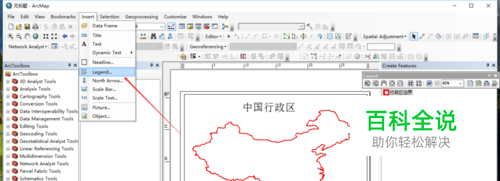

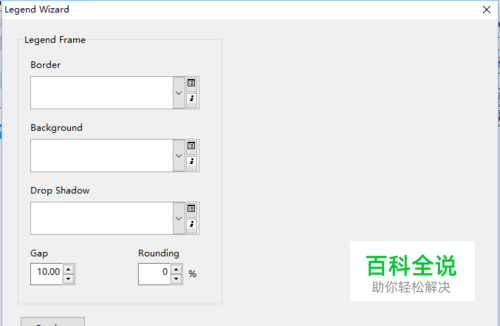

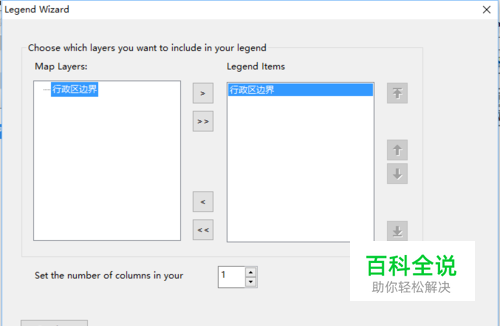

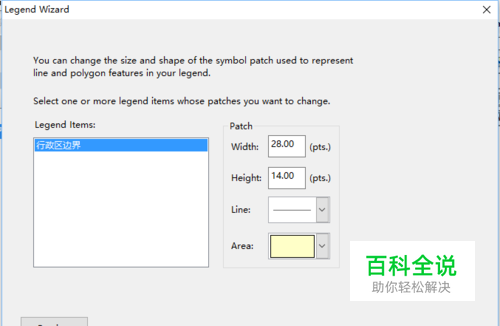

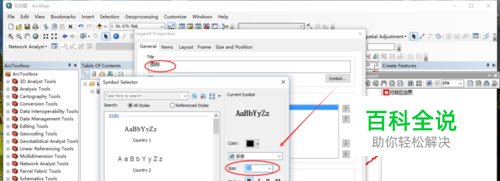

插入图例，设置图例的类型，边框颜色。插入后调整图例位置和大小
- 07

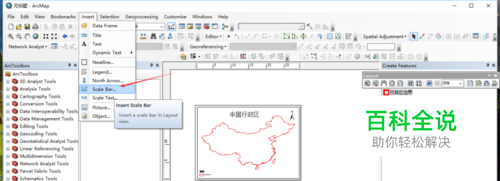

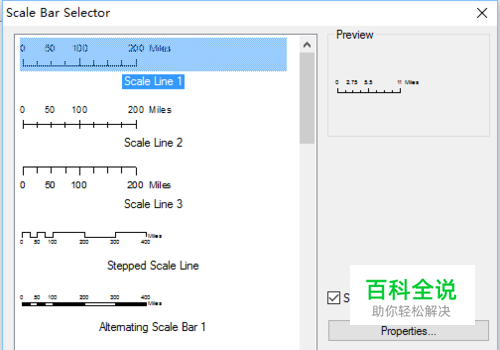

插入比例尺，选择比例尺样式后，调整图中位置和大小
- 08

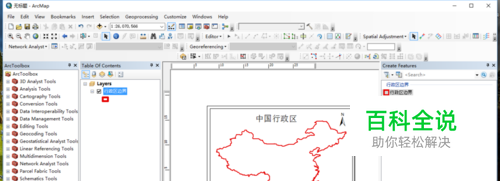

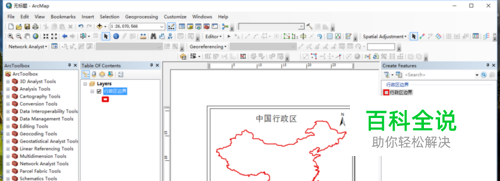

调整后整饰效果如图所示
地图输出
- 01

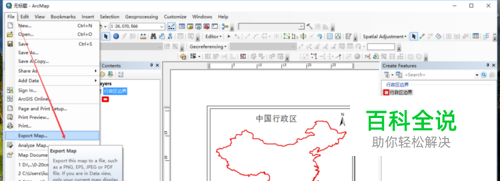

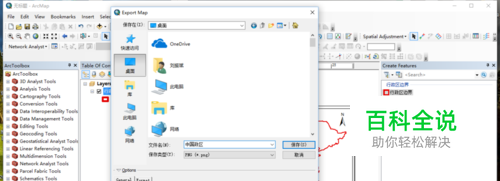

地图整饰完成后，在文件下选择输出图像，设置输出路径名称和分辨率
- 02

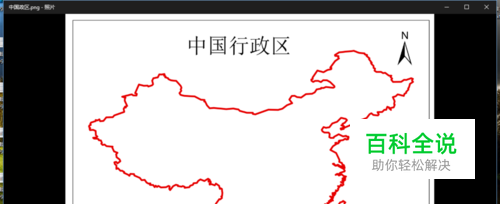

输出后，我们可以点击输出的图形，看看输出的专题地图的效果。
