CAD标注样式怎么设置

在CAD操作CAD编辑器时绘制CAD图纸时,怎么设置CAD标注样式呢?

操作方法

  • 01

    下载cad编辑器在自己的电脑上,点击打开

  • 02

    点击“编辑器”版块选择文字中的标注样式点击窗口的修改之后会出现一个新的窗口

  • 03

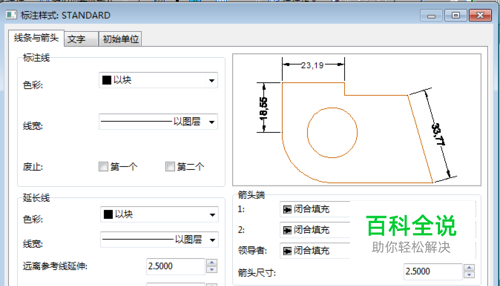

    线条与箭头点击色彩可以现在对应的颜色,还可以选择线的宽度,箭头端可以换成其他的图像

  • 04

    之后点击文字,可以这是文字的颜色

  • 05

    然后就可以将修改好标注样式的cad文件进行保存了,直接点击界面菜单栏上的保存按钮就可以将文件保存了。
