CAD如何画圆弧
我们在使用CAD画圆滑的时候，圆弧是我们经常要画的，使用频率非常的高，画法的随机性也很大，需要在不同的情况下使用不同的方法，但是很多人都不能很好的掌握。下面就告诉大家，CAD如何画圆弧？
一、调用圆弧命令工具
- 01

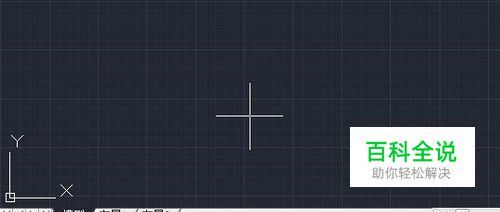

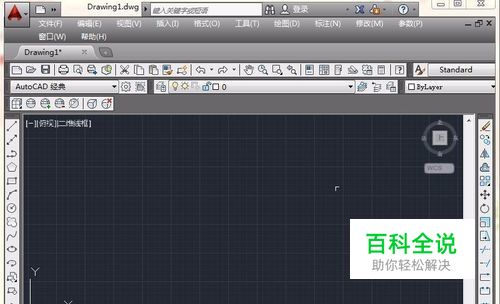

先将CAD打开，进入到绘图界面，如图所示。
- 02

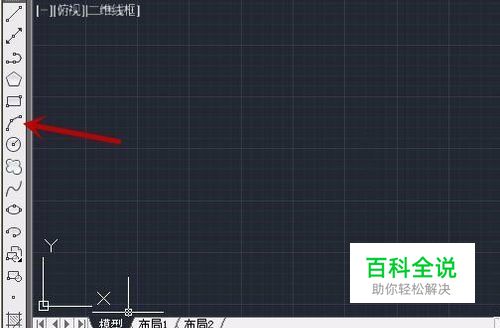

我们点击工具栏中的圆弧工具，或者在命令中输入A，再按下回车按键，即可调用出画圆弧工具，如图所示。
二、画圆弧方法一
- 01

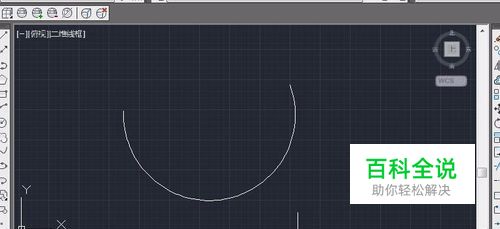

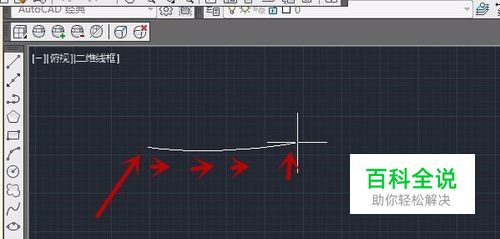

我们先指定圆弧的起点，之后在画出第二个点，即可看到圆弧出现啦，如图所示。
- 02

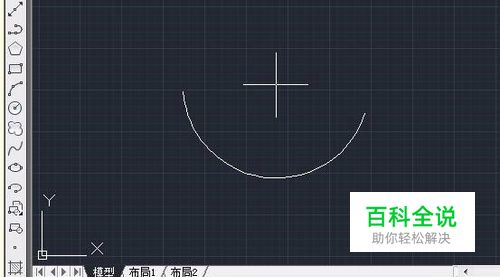

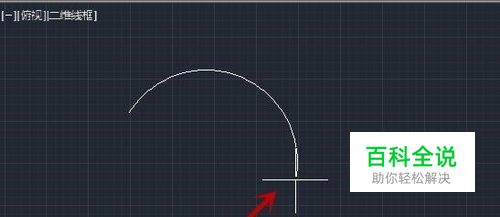

之后我们拖动鼠标，在合适的位置画出第三个点，即可将圆弧画出来，如图所示。
三、画圆弧方法二
- 01

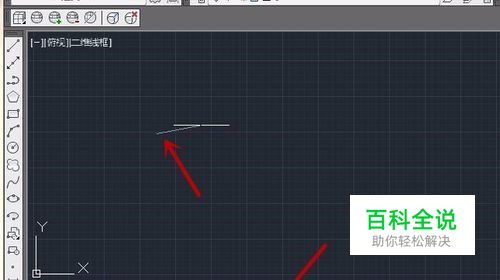

我们可以进入到画圆弧命令，之后输入C先指定圆心，如图所示。
- 02

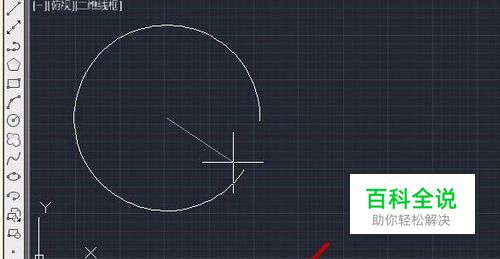

之后我们在指定圆弧的起点，即可出现一个半径，我们拖动鼠标的时候可以看到圆弧，如图所示。 第一步和第二步也可以反过来画。
- 03
之后我们可以通过指定角度和弧长即可将圆弧画出来，我们输入命令按回车，将角度的数值和长度的数值输入，圆弧就会出来，如图所示。
- 04

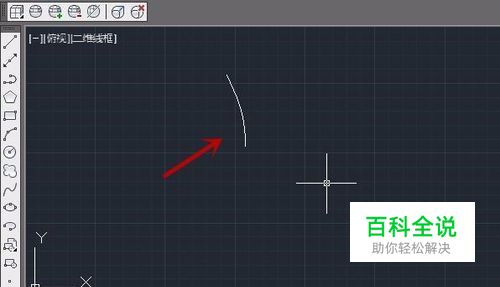

下图是通过角度画出来的圆弧，如图所示。
四、画圆弧方法三
- 01

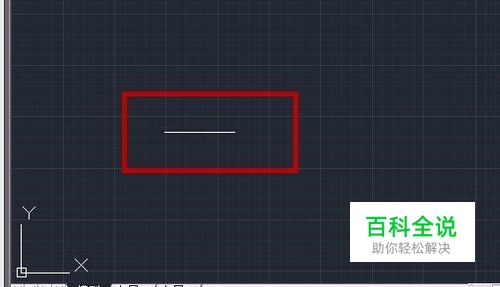

我们调用出圆弧工具后，先指定一个起点，之后在指定一个端点即可。指定起点后可以通过输入数值，鼠标移动，等方式指定好端点，如图所示。
- 02
之后我们可以分别通过角度、方向、半径三种方法来确定圆弧，我们分别输入命令后，键入数值，按下回车，即可生效，如图所示。
- 03

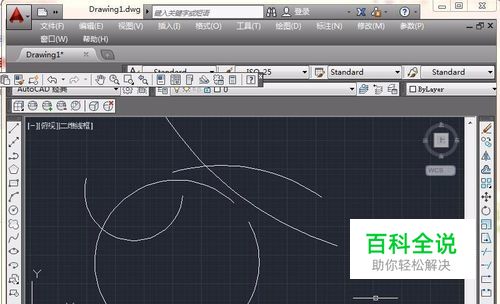

最后画出圆弧的效果，如图所示。
