怎么设置solidworks自动导入到Ansys中
很多朋友在运用solidworks进行建模的时候，需要导入模型到Ansys中分析，笔者这里提供一种更加简单、方便的导入方法。
操作方法
- 01

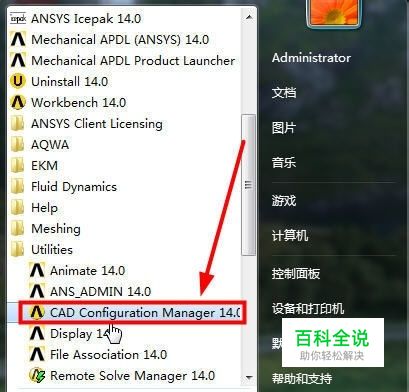

首先需要在电脑里面安装Ansys和solidworks软件（这个就不用说了，自己安装即可，这里主要说设置的方法），在开始菜单里，打开“CAD Configuration Manager”如图所示
- 02

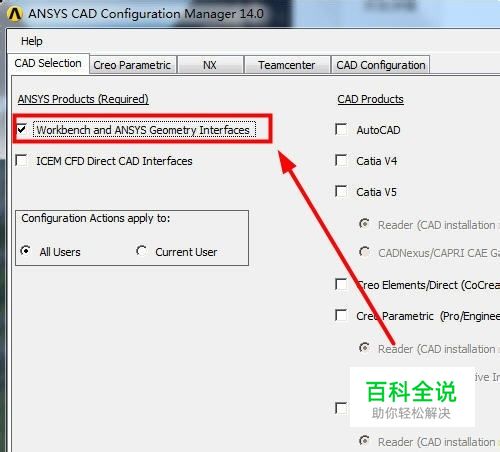

打开界面后，勾选“Workbench and ANSYS Geometry Interfaces”，勾选之后，右边的灰色选项就激活了，如图所示
- 03

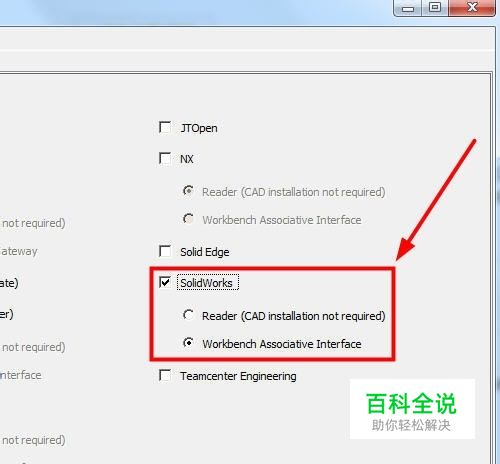

在右边的选项中，勾选“Solidworks”，“Workbench Associative Interface”两个选项，再点击下一步，如图所示
- 04

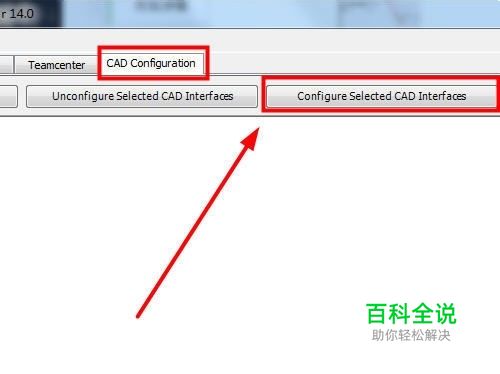

进入界面，选择“CAD Configuration”选项卡，再点击“Configuration Selected CAD Interface”，如图所示
- 05

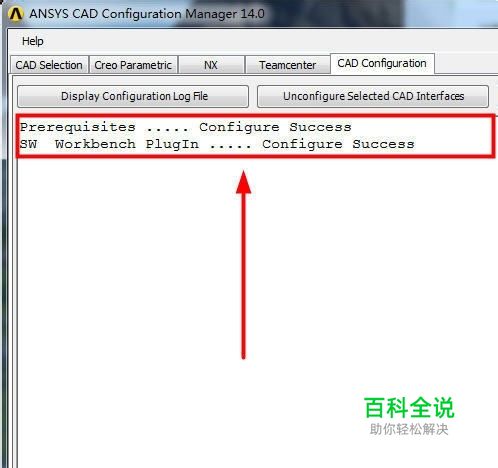

点击之后，出现如图字样代表成功设置，“Prerequisites....Configure Success SW Workbench PlugIn......configure Success”，意思是设置连接的插件成功。如图所示
- 06

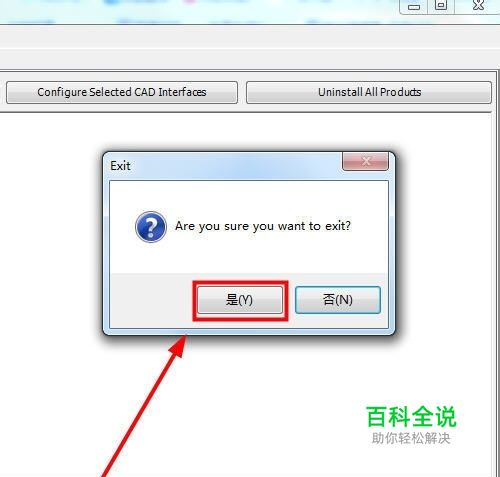

退出设置对话框，弹出对话框，点击“是”，如图所示，这里ANSYS软件 里面就设置好 了
- 07

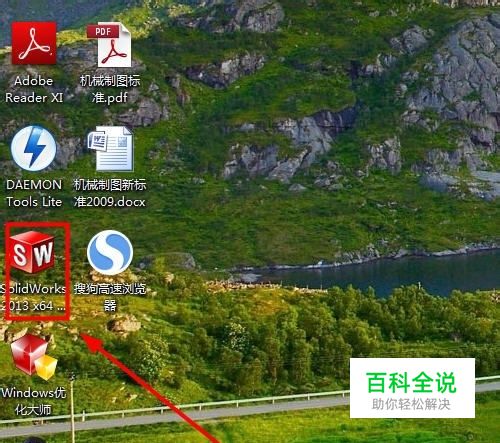

在桌面打开“solidworks”软件，如图所示
- 08

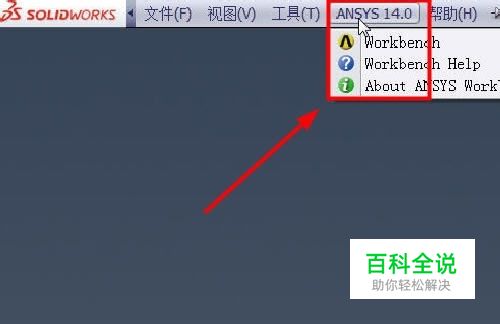

添加的ANSYS插件就出现了，以后建完模型后，保存一下，就直接点ANSYS中的'Workbench'，模型就直接导入到ANSYS中了，导入及修改都非常方便。
