DELL 服务器配置Raid的步骤【百科全说】

磁盘阵列（Redundant Arrays of Independent Disks，RAID），有“独立磁盘构成的具有冗余能力的阵列”之意。
磁盘阵列是由很多价格较便宜的磁盘，组合成一个容量巨大的磁盘组，利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上，对 RAID 进行操作很可能会导致数据丢失，请在操作之前务必要提前做好备份。

创建虚拟磁盘

01

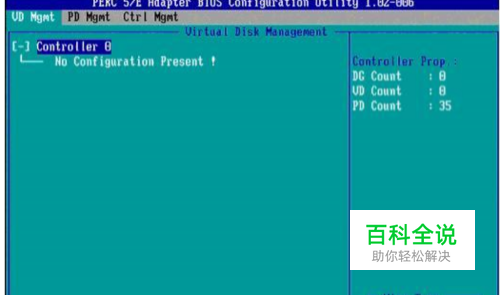

按照屏幕下方的虚拟磁盘管理器提示，按 F2 展开虚拟磁盘创建菜单
02

在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘
03

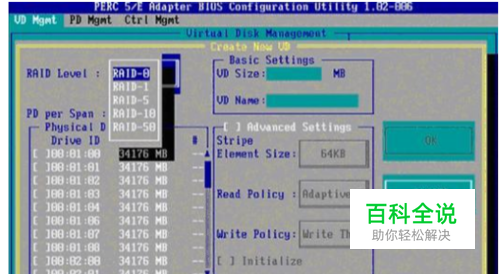

在 RAID Level 选项按回车，可以出现能够支持的 RAID 级别，RAID 卡能够支持的级别有 RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。选择不同的级别，选项会有所差别。选择好需要配置的 RAID 级别（我们这里以 RAID5 为例），按回车确认
04

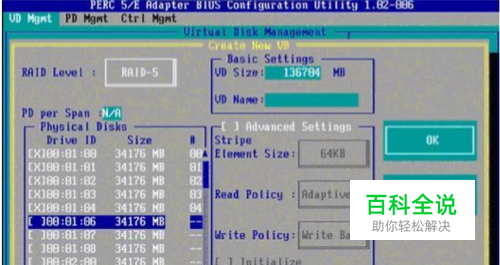

确认 RAID 级别以后，按向下方向键，将光标移至 Physical Disks 列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个 RAID 级别所需的要求时，Basic Settings 的 VD Size 中可以显示这个 RAID 的默认容量信息。有 X 标志为选中的硬盘。
05

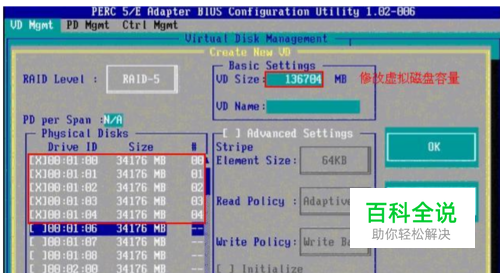

选择完硬盘后按 Tab 键，可以将光标移至 VD Size 栏，VD Size 可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的 RAID5 阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回 VD Mgmt 创建VD Name 根据需要设置，也可以为空
06

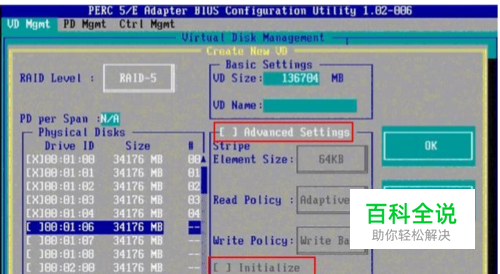

修改高级设置，选择完 VD Size 后，可以按向下方向键，或者 Tab 键，将光标移至 Advanced Settings 处，按空格键开启（禁用）高级设置。如果开启后（红框处有 X 标志为开启），可以修改 Stripe Element Size 大小，以及阵列的 Read Policy 与 Write Policy， Initialize 处可以选择是否在阵列配置的同时进行初始
07

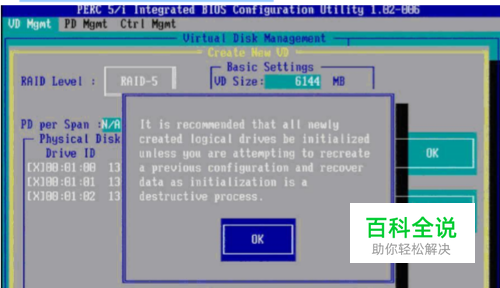

配置确认完成后，按 Tab 键，将光标移至 OK 处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。按回车确认即可继续
08

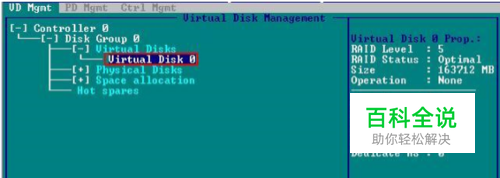

配置完成后，会返回至 VD Mgmt 主界面，将光标移至图中 Virtual Disk 0 处，按回车
09

可以看到刚才配置成功的虚拟磁盘信息，查看完成后按 esc 键可以返回主界面
10

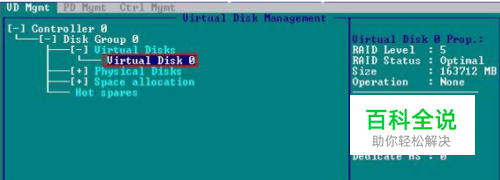

在此界面，将光标移至图中 Virtual Disk 0 处，按 F2 键可以展开对此虚拟磁盘操作的菜单
11

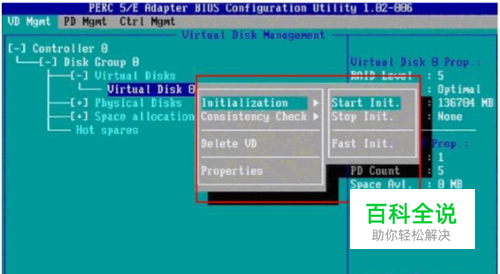

如下图红框所示，可以对刚才配置成功的虚拟磁盘（Virtual Disk 0）进行初始化（Initialization），一致性校验（Consistency Check），删除，查看属性等操作
12

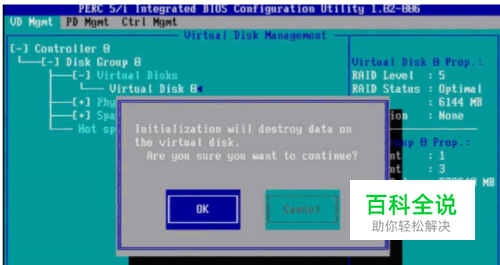

如果我们要对此虚拟磁盘进行初始化，可以将光标移至 Initialization 处，回车后选择 Start Init。此时会弹出提示窗口，初始化将会清除所有数据，如果确认要进行初始化操作，在 OK 处按回车即可继续。
13

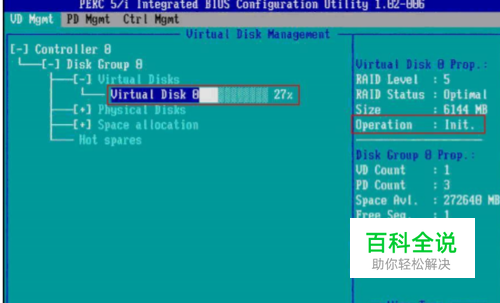

确认后可以看到初始化的进度，左边红框处为百分比表示，右边红框处表示目前所作的操作。等待初始化进行为 100%，虚拟磁盘的配置完成

配置热备（Hot spare）

01

首先要已经有存在的磁盘组（阵列），我们这里举例为已经配置了两个阵列，阵列 0 是由 0、1、2 三块物理磁盘配置的 RAID5，阵列 1 是由 4、5 两块物理磁盘配置的 RAID1，如图
02

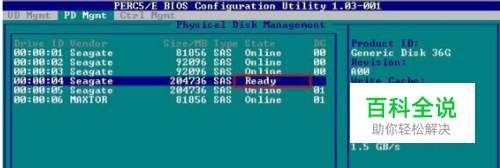

按 CTRL+N 切换至 PD Mgmt 界面，可以看到 4 号硬盘的状态是 Ready
03

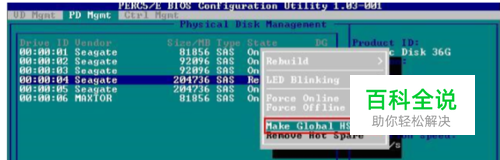

将光标移至 4 号硬盘，按 F2，在弹出的菜单中，选择 Make Global HS，配置全局的热备盘
04

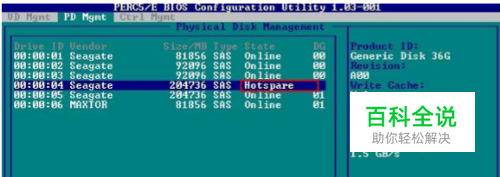

确认后，4 号硬盘的状态变为 Hotspare
05

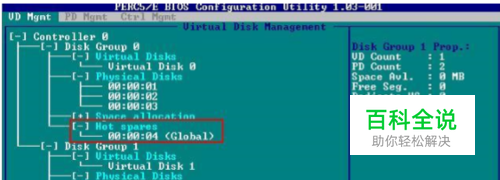

配置完成后，可以看到磁盘组 0 与磁盘组 1 的热备盘都是同一个。
06

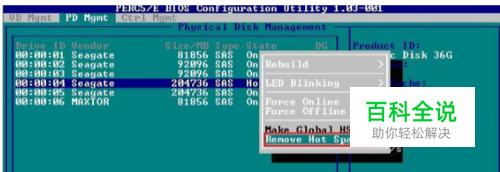

移除热备，进入 PD Mgmt 菜单，将光标移至热备盘处，按 F2，选择 Remove Hot Spare，回车移除；
