SolidWorks如何造一个胶囊药丸模型？
现在我们生活中吞咽的药丸基本都是一粒粒的胶囊，
那么，
SolidWorks可以造一个这样的胶囊药丸的模型吗？
当然是可以的，而且非常简单。
操作方法
- 01
如下图所示， 打开SolidWorks软件， 新建一个空白的零件文件。
- 02

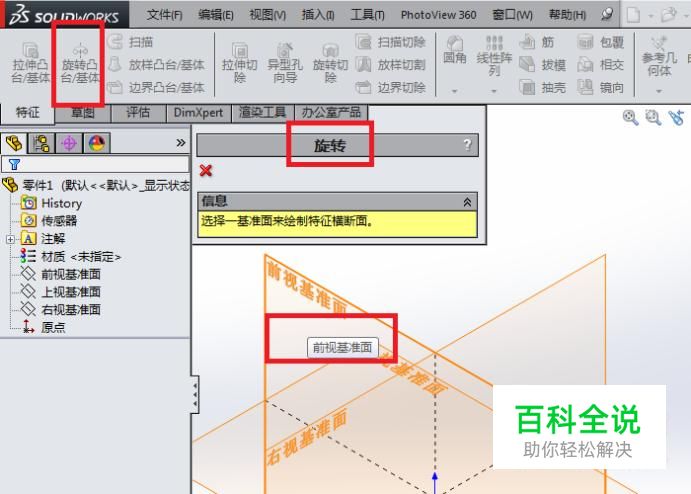

如下图所示， 点击特征工具栏中的“旋转凸台/基体”图标， 随后弹出一个“旋转”对话框和三个基准面， 笔者选择“前视基准面”。
- 03

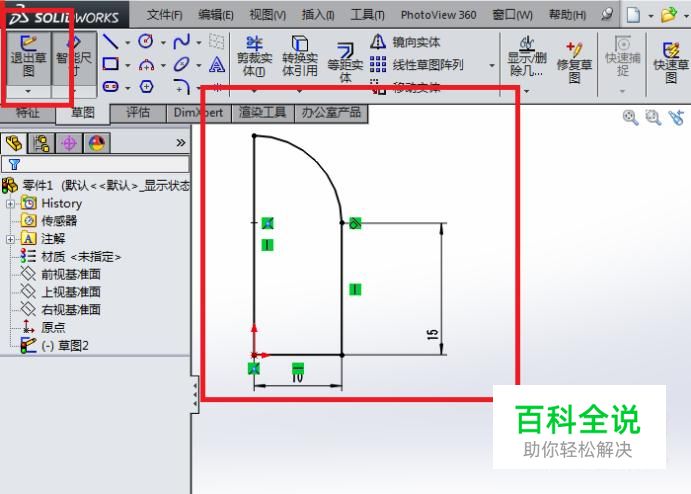

如下图所示， 进入到草图状态， 首先点击工具栏中的“矩形”图标画一个矩形， 点击工具栏中的“智能尺寸”标注矩形长20，宽15，下边距离坐标原点为0，左右两边距离坐标原点为10， 点击工具栏中的“圆”图标，以矩形上边中点为圆心画圆，圆直径为上边长度20， 点击工具栏中的“直线”图标，以坐标原点为起点向上画一条超过原的线段， 点击工具栏中的“裁剪实体”图标，按照下图样式进行裁剪， 最后“退出草图”。
- 04

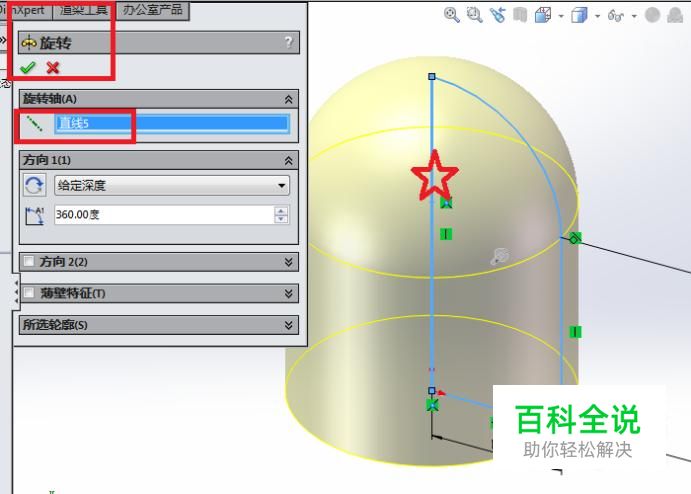

如下图所示， 回到了“旋转”对话框， 旋转轴一栏选择红色五角星所在的那条直线段， 然后就可以看到预览效果了， 还不错， 就点击对话框左上角的√。
- 05
如下图所示， 点击特征工具栏中的“镜向”图标， 激活“镜向”命令。
- 06

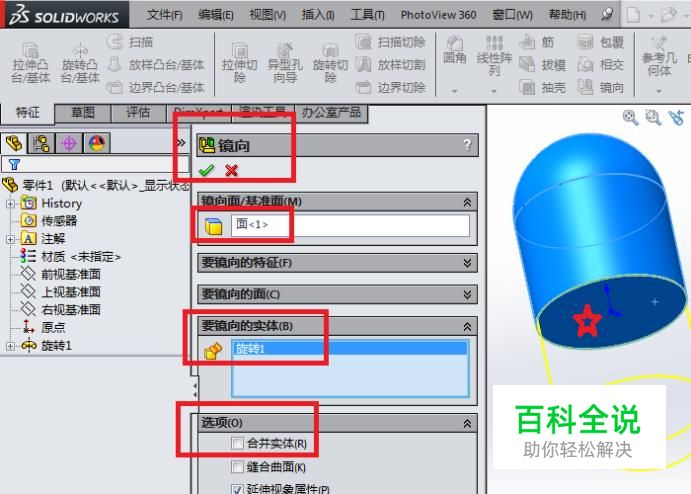

如下图所示， 在“镜向”对话框中进行如下设置： 镜向面一栏选择红色五角星所在的平面， 要镜像的实体一栏选择刚刚旋转的实体， 选项一栏中记得取消勾选“合并实体”， 最后别忘了点√。
- 07

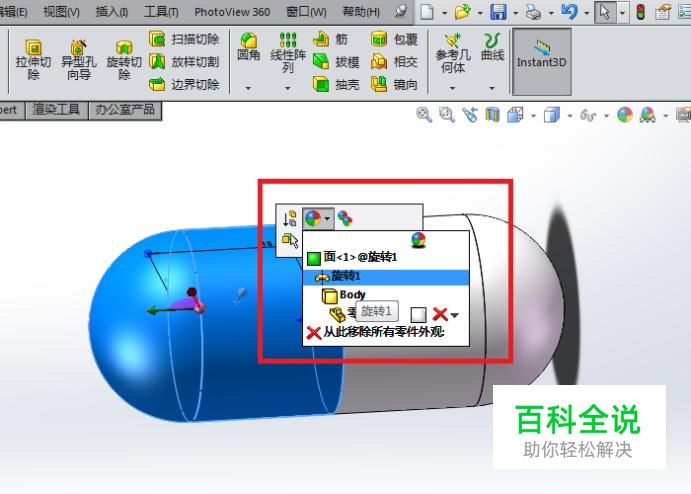

如下图所示， 利用“Ctrl+鼠标左键”将蓝色部分选中， 在随之弹出的工具栏中点击“外观”图标旁的三角形， 在其展开的下拉菜单中点击“旋转。”
- 08

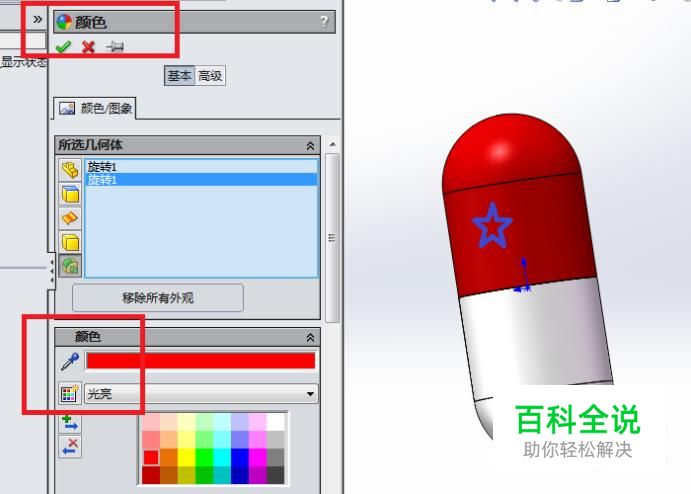

如下图所示， 出现了“颜色”对话框， 将颜色样式调整成“光亮”， 然后在“颜色”一栏中选择“红色”， 之后打√， 完成胶囊一头颜色的设定。
- 09

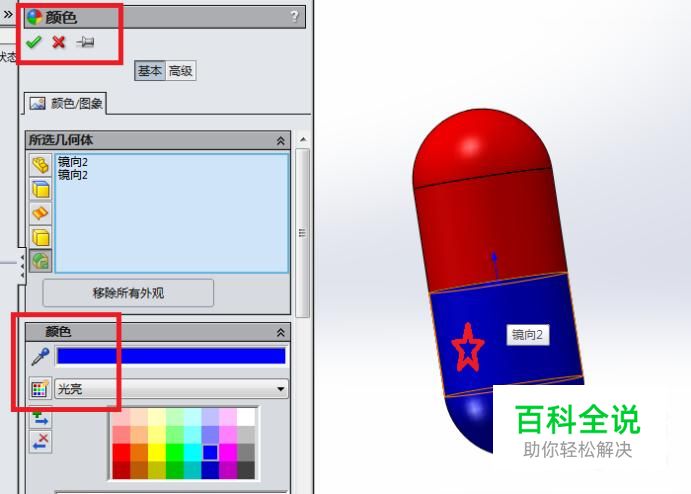

如下图所示， 重复第8步操作， 对胶囊另一头进行上色操作， 这次选择的颜色是蓝色。
- 10

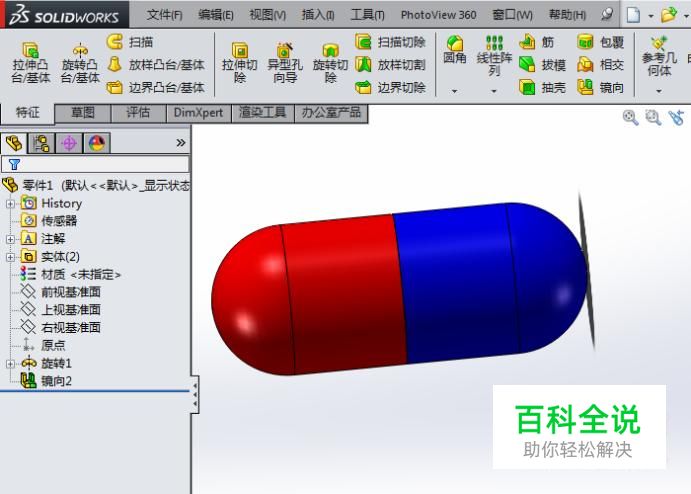

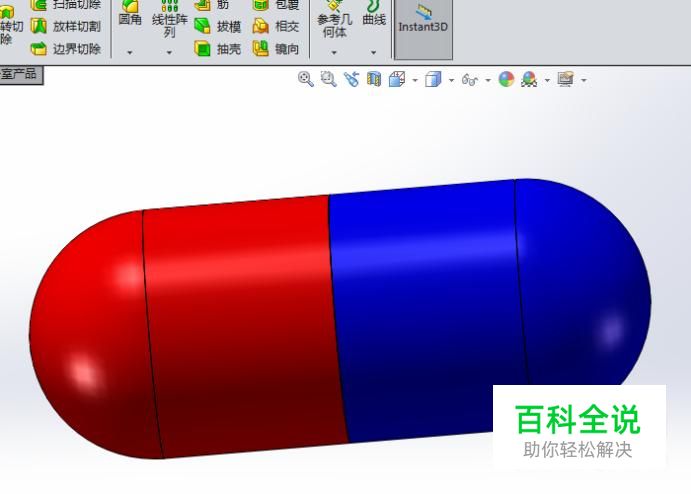

如下图所示， 一个不太像的胶囊药丸的模型就造好了， 是不是太简单了？ 简单才好操作，才学的快呀！
