SolidWorks如何造一个长长的铁链子？
铁链子在生活中也是见过的，
那么，
用SolidWorks怎样造铁链呢？
请看下面。
操作方法
- 01

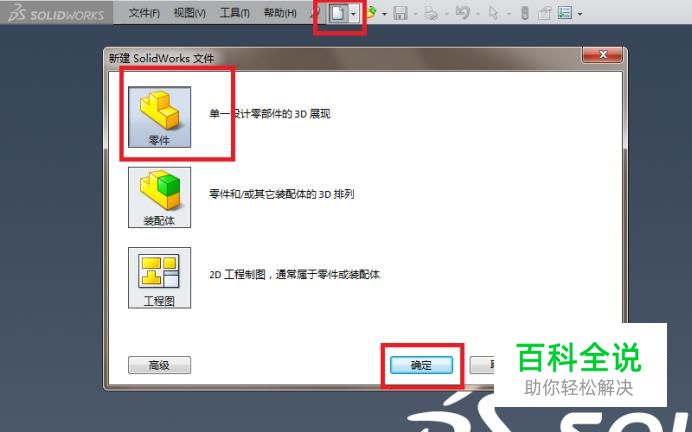

如下图所示， 打开SolidWorks软件， 新建一个空白的零件文件。
- 02

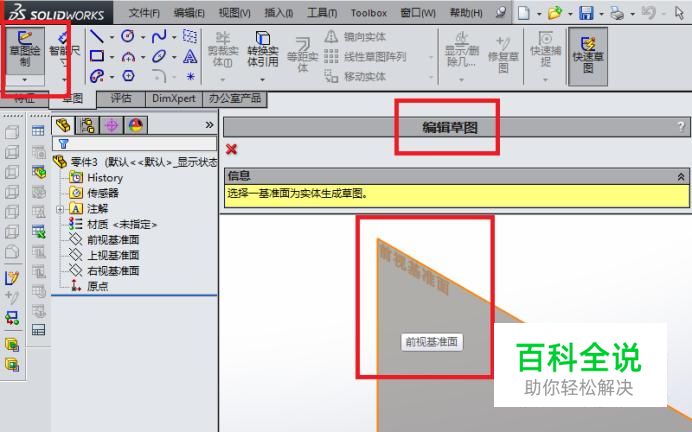

如下图所示， 点击工具栏中的“草图绘制”， 弹出“编辑草图”对话框和三个基准面， 笔者选择了“前视基准面”。
- 03

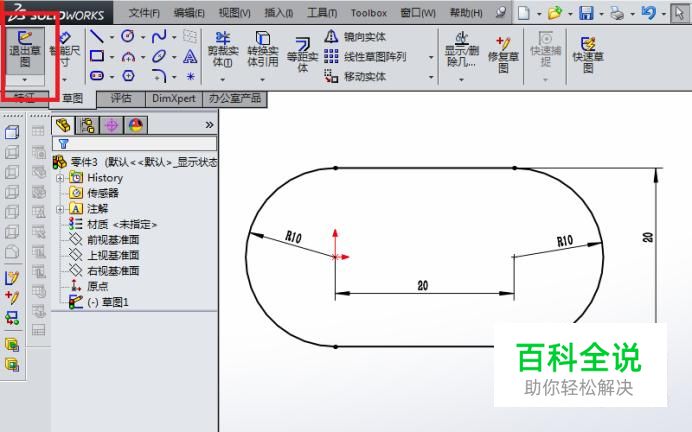

如下图所示， 进入到草图工作环境， 点击工具栏中的“圆”命令， 以坐标原点为圆心画一个直径20的圆， 然后，点工具栏中的“矩形”命令， 过圆心画一个20x20的正方形， 再点击“圆”命令， 以正方形的另一边中点为圆心画一个直径20的圆， 再然后， 点击工具栏中的“裁剪实体”命令， 修剪成如下所示的直槽口形状， 最后点击“智能尺寸”进行标注， 最后的最后， 点击“退出草图”， 至此， 完成第一个草图的绘制。
- 04

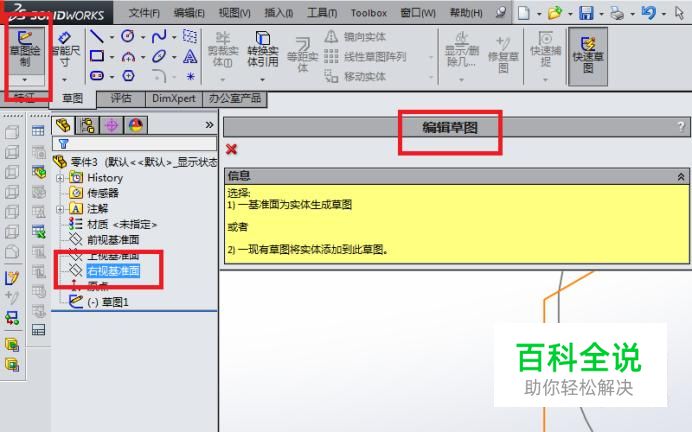

如下图所示， 继续创建第二个草图， 选择“右视基准面”为草图平面。

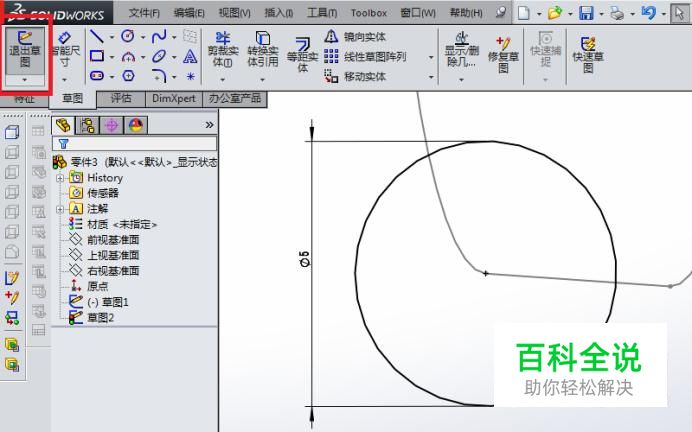

- 05
如下图所示， 以圆弧与直线的交点为圆心， 画一个直径5的圆， 用“智能尺寸”进行标注， 最后“退出草图”， 至此， 完成第二个草图的绘制。
- 06

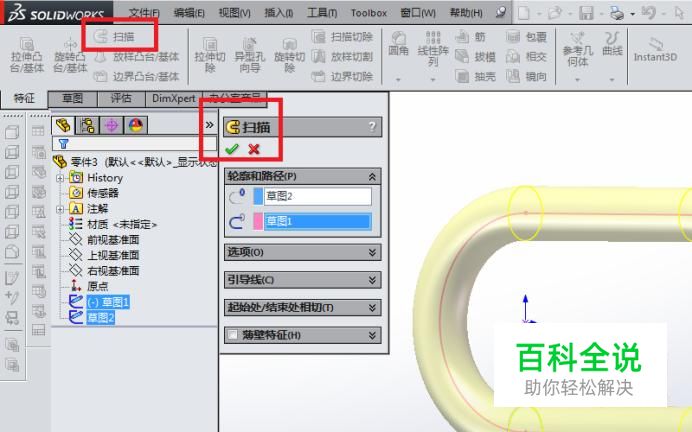

如下图所示， 点击特征工具栏中的“扫描”， 弹出“扫描”对话框， 轮廓选择草图2（圆）， 路径选择草图1（直槽口）， 最后打√， 完成铁链的单个铁环的创建。
- 07

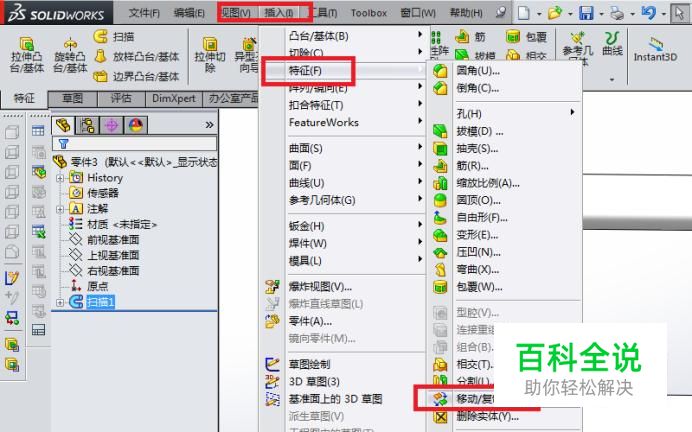

如下图所示， 执行【插入——特征——移动/复制】， 激活“移动/复制”命令。

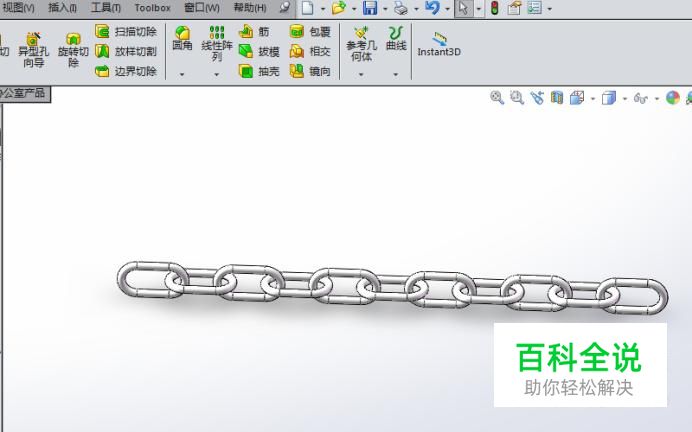

- 08

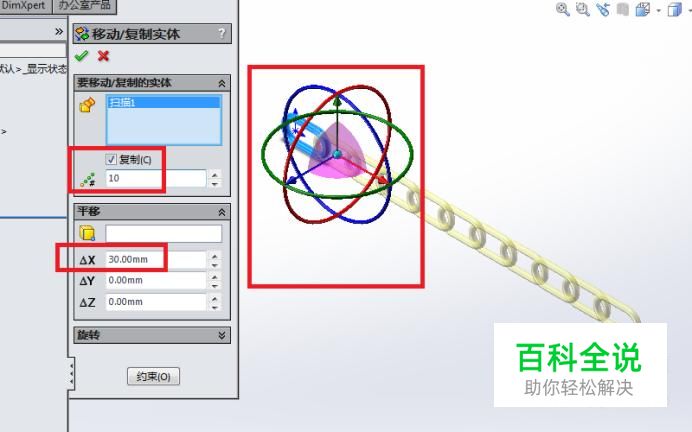

如下图所示， 出现“移动/复制实体”对话框， 要移动/复制的实体一栏，选择刚刚的扫描特征， 然后勾选下面的“复制”， 数量一栏输入10， 平移一栏中的△x输入数字30， 看看预览的效果， 还是比较理想的， 所以，可以打√了。

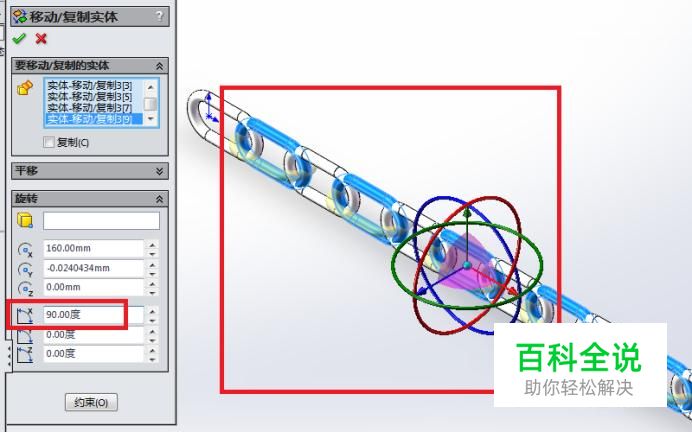

- 09
如下图所示， 执行【插入——特征——移动/复制】， 弹出“移动/复制实体”对话框， 要移动/复制实体一栏选择第2、4、6、8、10个实体（移动复制之后总共有11个实体）， 取消勾选“复制”， 旋转一栏中输入90度， 最后打√， 完成本次操作。

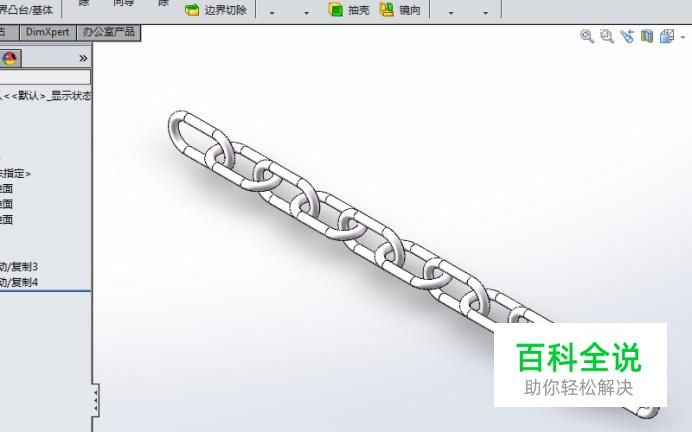

- 10

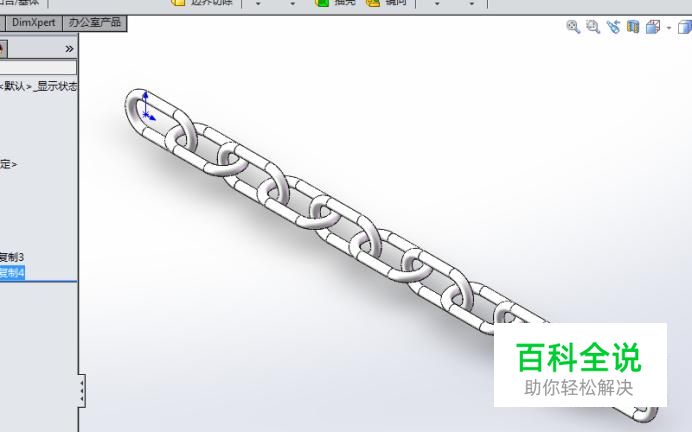

如下图所示， 一个长长的铁链子就这样造出来了。 是不是很简单呢？？？
