AutoCAD标注比例修改

2024-04-09 18:57:58

一些刚刚接触AutoCAD的朋友通常不知道怎么修改AutoCAD图中的标注比例，这里我为你介绍一下

操作方法

01

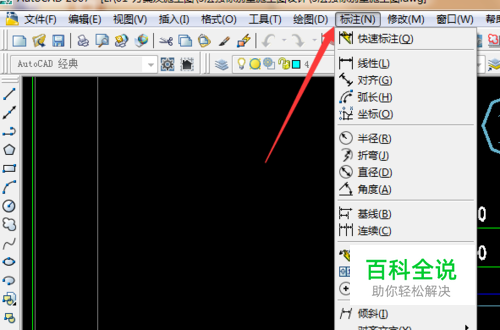

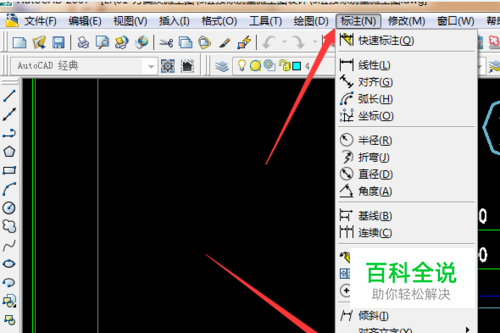

打开AutoCAD软件，在菜单栏里面找到“标注”选项，点击“标注”弹出下拉菜单，在下拉菜单中找到“标注样式”，并点击“标注样式”。
02

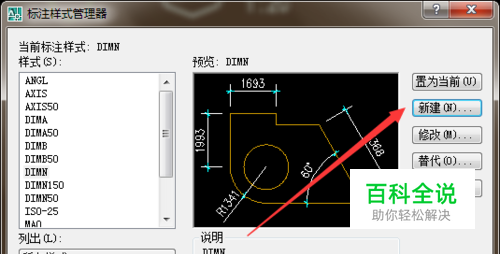

打开“标注样式”，点击右方“新建”选项，弹出一个新建标注样式的对话框。
03

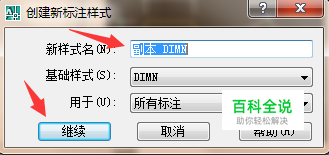

在“创建新标注样式”对话框中，创建新的标注样式，新样式名根据自己需要自行填写，然后点击“继续”
04

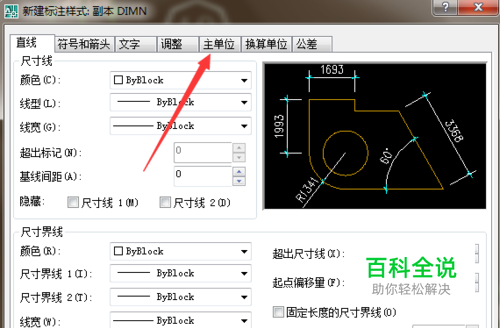

在“新建标注样式”中找到“主单位”选项，如图所示，点击“主单位”选项。
05

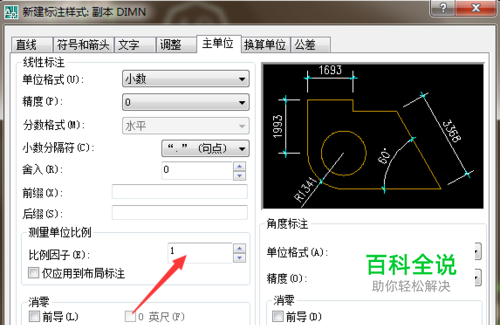

点击“主单位”选项后，在下方找到“比例因子”，这时比例因子为1，根据需要自行设定比例因子，例如“比例因子”定为10，只需在后方方框内输入10，并点击下方“确定”选项
06

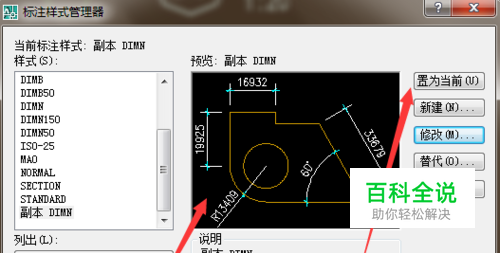

如图所示，标注数字已经扩大十倍，点击右方“置为当前”选项，标注比例就已经应用。
