CAD文字编辑中如何输入深度符号？
用CAD作图，标注中偶尔用到深度符号，那么怎么输入呢？
操作方法
- 01

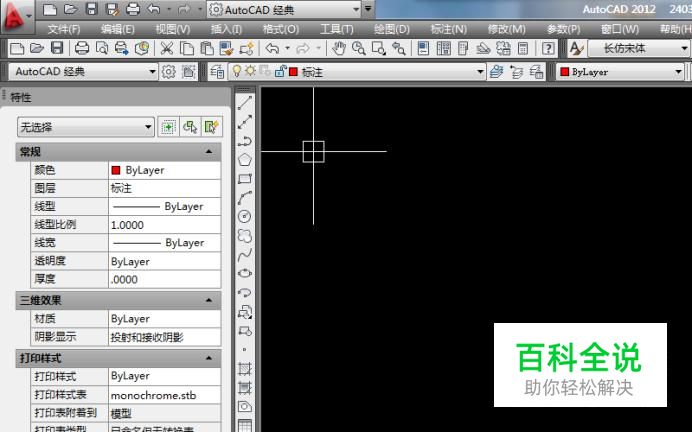

如下图所示， 打开AutoCAD软件，新建一个空白的文件。
- 02
如下图所示，先输入一行数字作为演示所用。 具体操作方法有多种，如下： 第一种：直接输入字母“t”，然后用鼠标在CAD空白区域画一个矩形。 第二种：执行【绘图】【文字】【多行文字】，然后用鼠标在CAD空白区域画一个矩形。 以上两种方法，大家任选一种方式即可。
- 03
如下图所示， 1、先在“文字格式”工具栏中找到“@”图标，点击它，会出现一个下拉菜单， 2、在出现的下拉菜单中点击“其他”。
- 04
如下图所示， 出现了一个“字符映射表”， 注意红色框选， 按照下图红色框选中的字体选择“AMGDT”。 说明一下，字体选择是为了找到深度符号，哪种字体下面有深度符号，你们就可以选择哪种字体，笔者开始不熟悉，那是一个个字体去翻，才翻到深度符号所在地字体AMGDT。
- 05
如下图红色框选所示， 上面那个红色框选，找到深度符号， 鼠标左键双击它。 下面红色框选，这里出现了深度符号。
- 06
如下图红色框选所示， 将深度符号用鼠标左键选中它， 然后“ctrl+c”复制。
- 07
如下图所示， 回到之前的文字格式那里， 将鼠标光标移动到数字前面， 然后，“Ctrl+v“，粘贴。 再然后，点击文字格式工具栏中的“确定”（可以更改字号大小，不能更改字体）
- 08

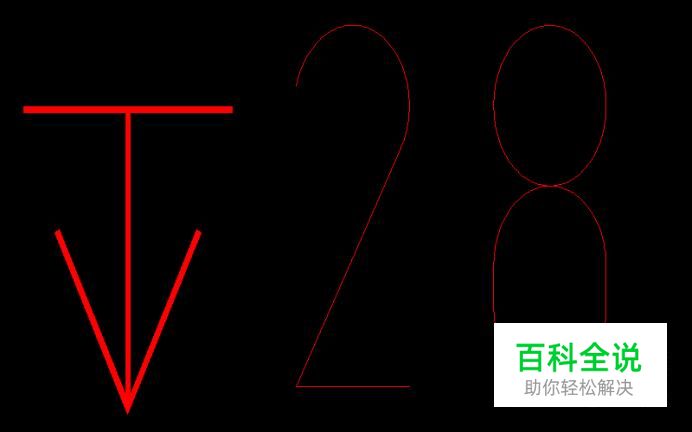

如下图所示， 成功的输入了深度符号， 下图中的意思是深度28。
