BIGEMAP高程数据主要特点：
覆盖全球
(任意范围下载)
精度准确
等高线细腻效果好
高程矢量数据可编辑
支持AutoCAD/南方CASS
（DXF、DWG、DAT）
支持三维(STL)
支持多格式转换
(kml/kmz/shp/dxf/txt等)
支持投影转换(Xi'an80,Beijing54,WGS84,CGCS2000)
支持公里网格
案例：等高线完美套合卫星影像教程
高程点数据转成南方CASS的DAT格式(教程)
DEM(高程)的应用（坡度坡向、提等高线、可视性分析、地形剖面）
DEM应用之-水文分析
Arcgis下DEM水分分析（二）

操作方法

01

启动BIGEMAP地图下载器软件，查看左上角是否显示【已授权：所有地图】，如果没有该显示，请联系我们的客服人员。如下图所示：
02

选择左上角属性选项，选择【高程】，如下图：
03

选择你要的区域，双击下载，如下图所示：
04

选择下载的级别，建议尽量下载16级的，16级为最好级别。如果16级不能勾选，请选择下载小一点的范围，高程为矢量数据，超过20M大小，一般电脑都很难处理生成的等高线。下载之后的数据为tiff格式，实际为dem高程数据
05

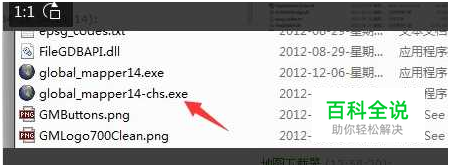

启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：
06

将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：
07

生成等高线，在global mapper中选择【分析】->【生成等高线】，弹出如下对话框
08

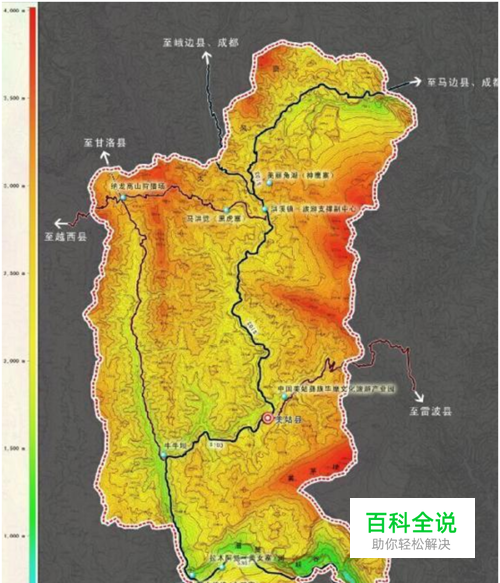

从上往下，等高距可以任意设置，一般情况我们设置为10，即10米等高线，设置登高线越小，对电脑的配置要求越高，生成的时间也越长。点确定后，要等一会，电脑越差的时间越长。完了后你看到的是一团颜色，把他放大，如下图所示：
09

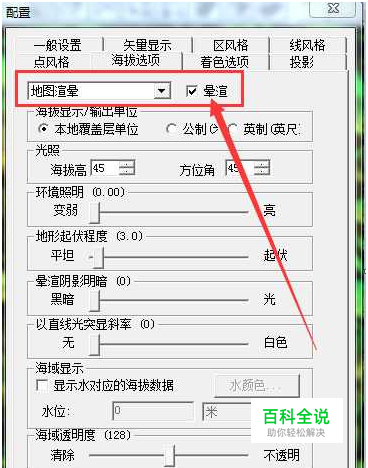

也可以生成3D地形效果：选择【工具】->【设置】如下图所示：
10

还可以去掉背景，只留下等高线：选择【工具】->【控制中心】，弹出如下对话框把你不需要显示的图层勾去掉即可
11

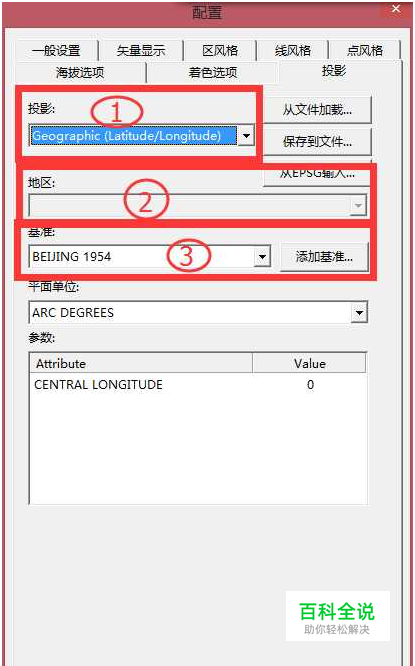

等高线如何做投影转换(生成xi'an80，Beijing54) 高程数据下载的默认坐标系是WGS84坐标系，由于在我国的GIS应用中经常会用到xi'an80，Beijing54坐标系，因此，特别讲出如何对投影进行相应的转换。选择：【工具】->【设置】，选择里面的【投影】，如下图所示：
12

由于xi'an80或者beijing54都是国家保密坐标系，在各地的测绘局或者国土部门都保留着转换用的7参数或者3参数，由于我们不能提供参数，因此选择通过分度带来转换投影，分度带分为3度带和6度带，均可以实现转换。【如何选择分度带】上图①中是选择分度带，可选在3度带：也可以选择6度带：
13

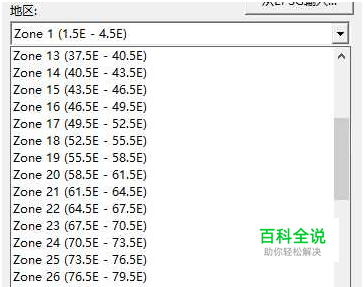

上图②中是选择要转换区域的对应分度带的带号，如下图：
14

上图③是选择要转换的目标投影，可以选xi'an80 也可以选择beijing54 选择好以下步骤之后，点击确定，完成投影转换，这时候看到的，或则要输出保存的都是你的投影变换之后的坐标系了。
15

网格显示，由于下载的高程数据默认的是经纬度坐标，网格需要将投影转成xi'an80或者beijing54以大地坐标系的方式来显示网格【投影转换】；如果要用WGS84，则直接选择UTM，在选择对应的【分度带】；即变成XY坐标，单位为米。选择：【工具】->【设置】，选择里面的投影，选择【UTM】，如下图所示：
16

点【确定】，然后在选择【工具】-》【设置】-【一般设置】如下图：
17

选择“目前投影网格”，并在“网格间距”中选择“定制”“1000”的地面单位。这代表图上一方格长宽皆是1000米（由于地球的不规则形状，UTM方格并不是严格意义的正方形，只是近似正方形，但不影响使用，它的优点是非常方便估算两点间的距离和定位，不需要借助比例尺进行计算），你也可以选择用坐标网格，那么他标的就是坐标了。这样，也可以很快地知道现在看的是哪里，如下图：
18

设置显示比例尺：选择【视图】-》【按比例缩放】，输入10000（即表示按照1：10000 的比例尺显示）如下图：
19

如下图显示为1：10000
20

保存此比例尺的图像用作打印：选择【文件】-》【输出】-》【输出光栅/图像格式】，选择你要的格式，点击【确定】，如下图：勾选红色框选地方，保存即是按照设定的比例尺保存的大小。
21

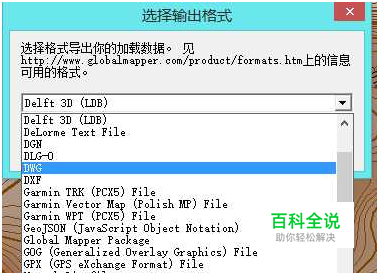

导出CAD格式矢量等高线 DXF格式、DWG 格式选择【文件】à【输出】à【输出矢量格式】，如下图: 选择 DXF 或者 DWG 格式；点【确定】。还可以输出：kml、kmz、shp、stl等等常见的格式同时，选择【文件】à【输出】里面还有很多格式，包括dem,txt高程点，stl等等。
