CAD中的标注箭头和字体的大小怎么修改?

在用CAD画图的过程中,图纸上的字体不统一或者四标注的箭头大小不一,这些都会影响CAD图纸的美观性,所以我们画图的时候一定要统一字体和大小,标注的箭头也做到大小一致,这样看起来图纸会更加整齐。CAD的版本有很多,那么具体怎么调整字体和箭头的大小我们以CAD2007为例,下边在指南中进行详细的说明:

操作方法

  • 01

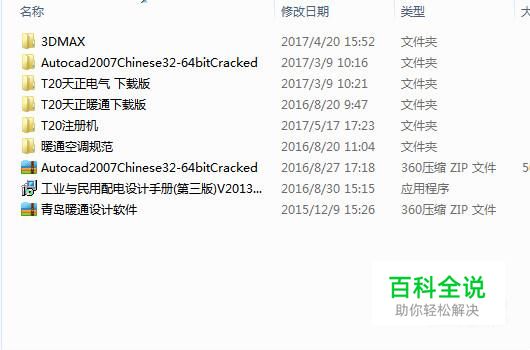

    首先我们要下载一个CAD安装包,现在网上的安装包各种各样,有一些不一定适合自己的电脑系统,所以下载的时候一定要根据自己的系统选择合适的安装包下载。因为CAD安装之后还需要注册一下才能使用,所以再下载一个注册机。

  • 02

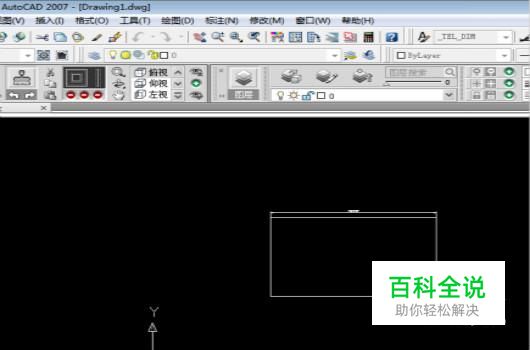

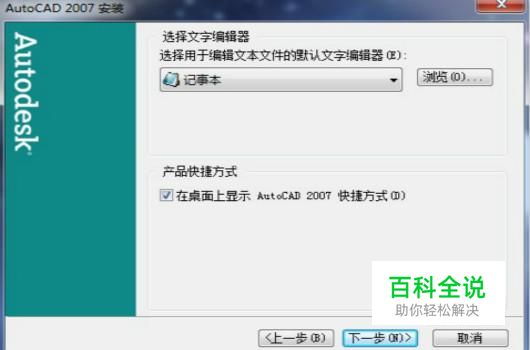

    安装包下载完之后,就是安装了,CAD这个软件比较大建议安装在C盘之外的其他盘。安装好之后打开软件,先画一个矩形,矩形画好之后什么都没有,我们先对其进行标注。点击CAD的标注选择线性标注,然后对矩形一边标注,我们可以看到箭头可能太小。

  • 03

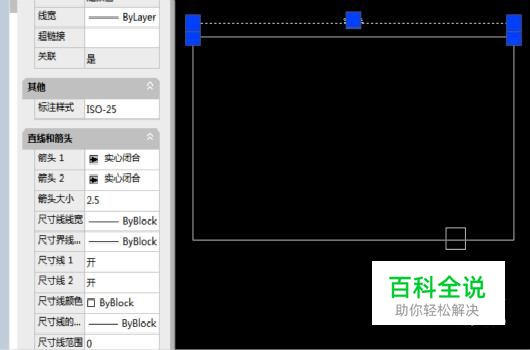

    对于上述现象我们就需要修改箭头的大小了。第一种方式先点击标注的箭头,标注显示蓝色,然后双击鼠标,就会出最左侧的对话框,找到直线和箭头选项点开,之后就可以修改箭头的大小了。同样的道理,我们也可以点击文字,选择文字选项,然后修改文字的大小。

  • 04

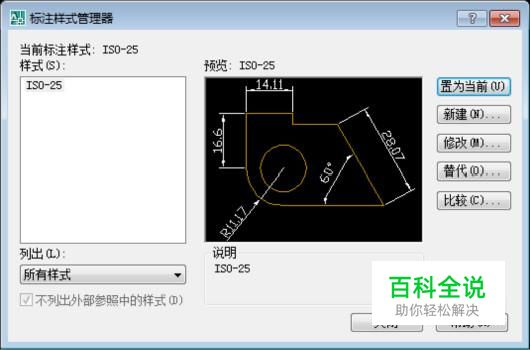

    上边只能单独的修改你选中的箭头和字体,如果想要修改图纸后期的整体标注的话,可以点击标注-标注样式,弹出对话框来;也可以直接按D-空格键就会弹出标注样式的对话框,之后选择修改命令。

  • 05

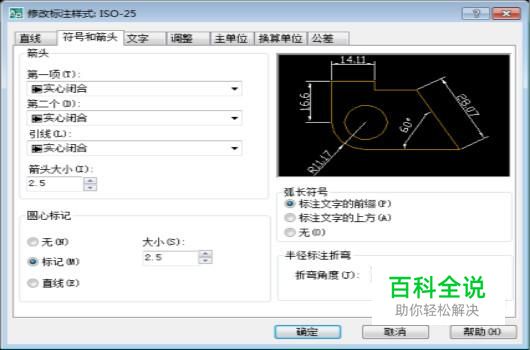

    修改命令弹出新的对话框,选择符号和箭头,出现下边的对话框,之后修改箭头的大小、样式就可以了。

  • 06

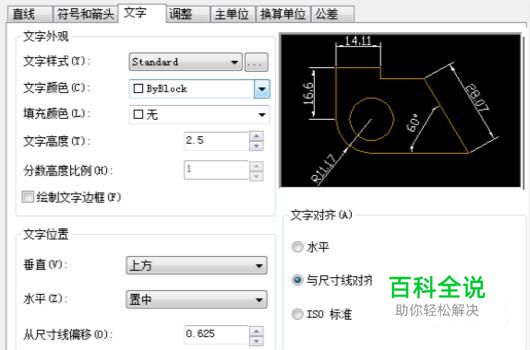

    修改文字的大小这会就更简单了,因为在上边的对话框内,符号和箭头的选项旁边就是文字选项,点击一下,出来如下对话框,然后字体的颜色、字体的样式以及标注字体的位置都在这里修改。

  • 07

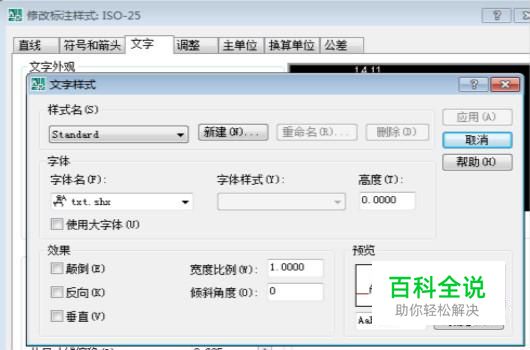

    具体修改字体的样式需要点击后边的那三个点,就会弹出新的对话框,然后可以修改字体和高度,修改好之后点击应用,然后关了对话框,后边所有的对话框都点击确定。再重新标注即可,就是你修改后的样式。

  • 08

    之后在画图过程只标注的时候尽量先按D-空格键,在弹出的对话框中将你经常用的标注样式置为当前,然后关闭对话框。再开始标注你要标注的图纸。
