CAD中如何使用旋转复制命令?
在CAD制图中,我们的图纸中经常有很多一样的结构,通过使用旋转复制命令,可以提高我们的画图效率,其具体操作步骤如下:
操作方法
- 01
打开CAD制图软件,出现如下图所示的操作界面:
- 02
在界面左上方“文件”选项中“打开”,找到我们需要的文件,如图所示:
- 03

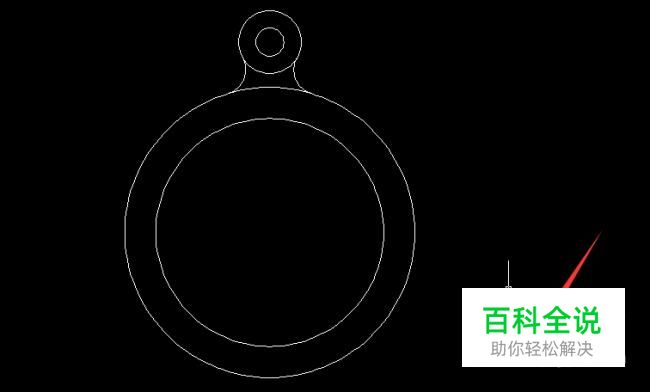

输入旋转快捷键“RO”,点击回车,执行旋转命令:
- 04
根据提示选择对象,这里我们选择椭圆内的区域为旋转对象,点击空格或回车,如图:
- 05

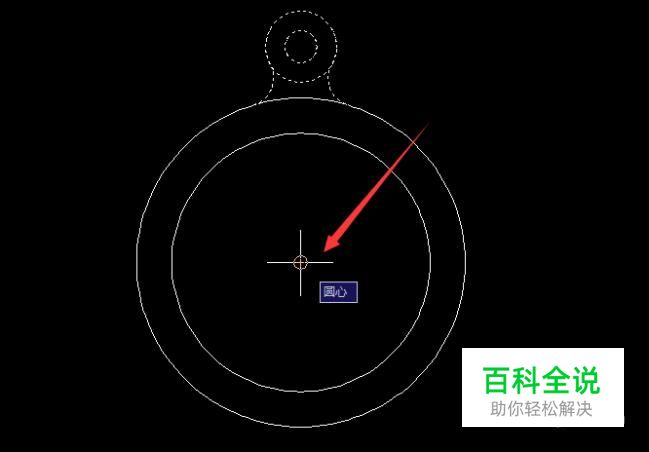

指定旋转基点,这里以圆心为基点,如图所示:
- 06

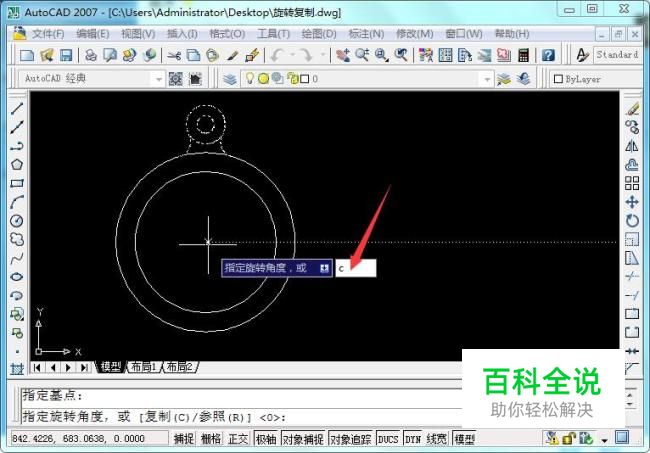

为了保存住原来的旋转图形,在我们旋转之前,先输入字母“C”表示复制,如图所示:
- 07

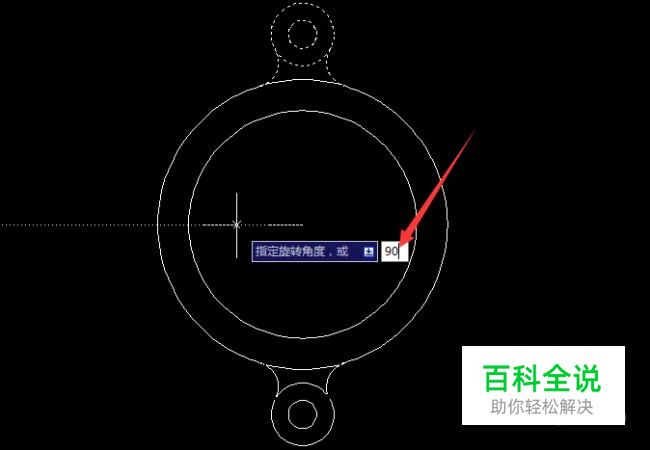

根据实际要求指定旋转角度,这里以90度为例:
- 08

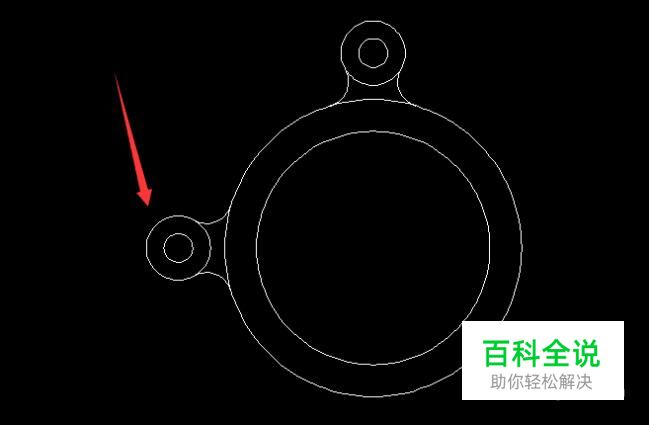

最后得到旋转后的图形如下图所示,操作完成:
