CAD制作自定义填充图案
在使用CAD对图形进行填充时,我们需要将自己的图案填充到图形里这是怎么操作的呢,下面我们就来看看CAD是如何制作自定义填充图案的吧。
操作方法
- 01

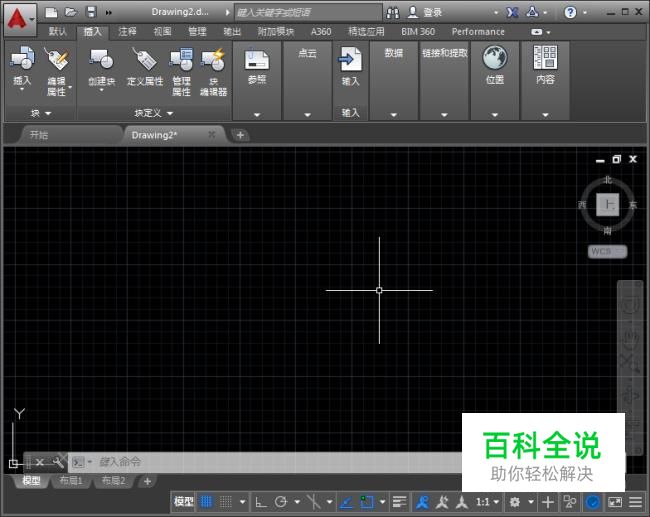

在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:
- 02

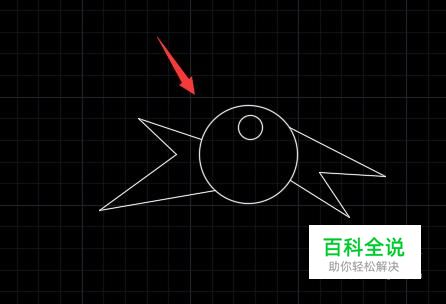

在绘图区里绘制自己需要的图形,如图所示:
- 03
在命令行内输入mp命令,如图所示:
- 04
输入mp命令后按下回车键弹出新建一个填充图案对话框,在该对话框内设置图案填充的名字,如图所示:
- 05
输入名字后点击保存,提示我们选择对象,如图所示:
- 06
选择对象之后,按下回车键要求我们指定基点,选择圆心作为基点,如图所示:
- 07
选择基点后按下回车要求输入横向重复间距,如图所示:
- 08
输入横向重复间距之后,按下回车要求输入竖向重复间距,如图所示:
- 09
输入竖向重复间距之后,按下回车在命令提示里可以看到创建完成的提示信息,这样我们就创建了自己的填充图案,如图所示:
