图说CAD环境参数设置

在绘图之前,首先应该对cad的环境参数进行设置,可以方便我们的绘图操作,提高绘图的效率。如果学习cad应该最先学习这一块的操作,有利于我们后面的学习操作,下面为大家图解环境参数设置的九个方面。

操作方法

  • 01

    在命令输入框中输入命令"options"然后点击键盘中的回车键,系统将会弹出"选项"对话框。

  • 02

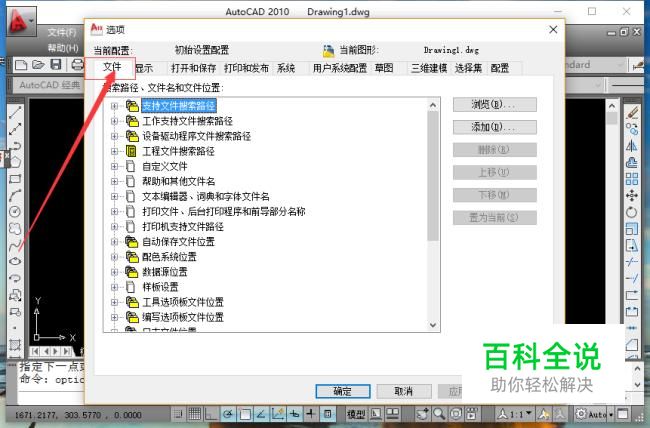

    出现"文件"选项卡,文件选项卡用于提供cad2010运行时所要读取系统文件的路径。这些文件可能存在当前的目录下面,也可能存放在其他位置下。

  • 03

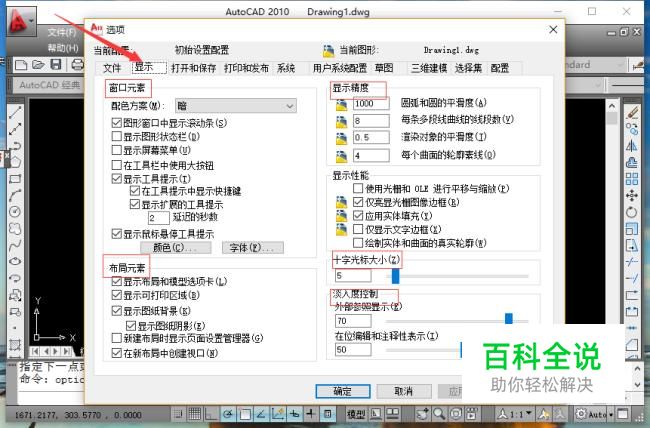

    "显示"选项卡。这个选项卡包括六个区域:窗口元素(该区域前两个分别用于确定是否在绘图窗口显示滚屏滑块和屏幕菜单,后几个为相关工具的提示。颜色按钮可以调整屏幕背景,自动跟踪线、光标、文本颜色),布局元素(复选框用于确定是否在绘图窗口显示模型空间和图纸标记。),显示精度(可以调整圆、圆弧和多段线段的显示精度等),显示性能十字标大小(可以通过调整整个滑杆来选择光标大小),淡入度控制。

  • 04

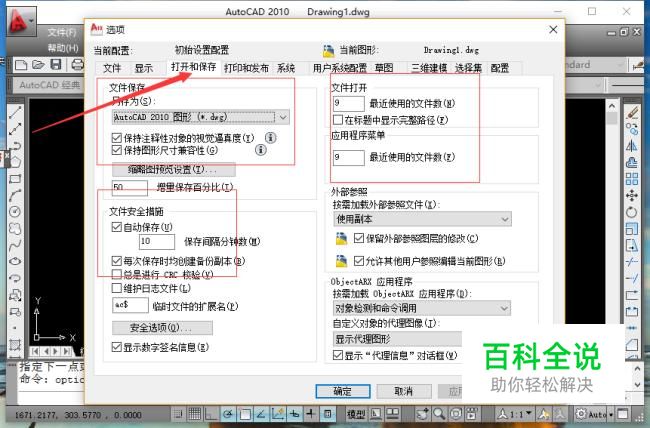

    "打开和保存"选项卡,该选择卡中的"文件保存"和文件安全措施"区域为文件提供了存储格式。可以查看最近文件打开次数,应用程序菜单等。

  • 05

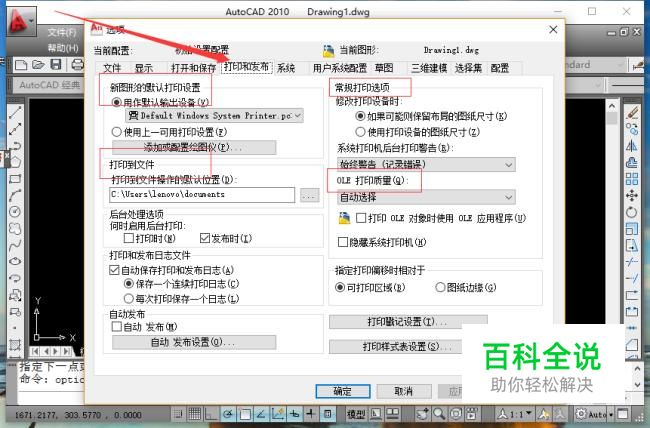

    "打印和发布"选项卡,用户可以使用2010默认的打印设置,也可以自己设置。会显示打印到文件默认位置。可以自定义打印质量等。

  • 06

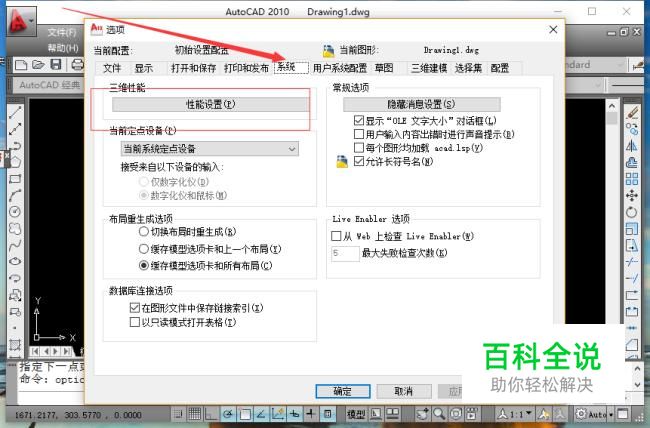

    系统选项卡,该选项卡三维性能一栏包括一系列的三维属性的设置。

  • 07

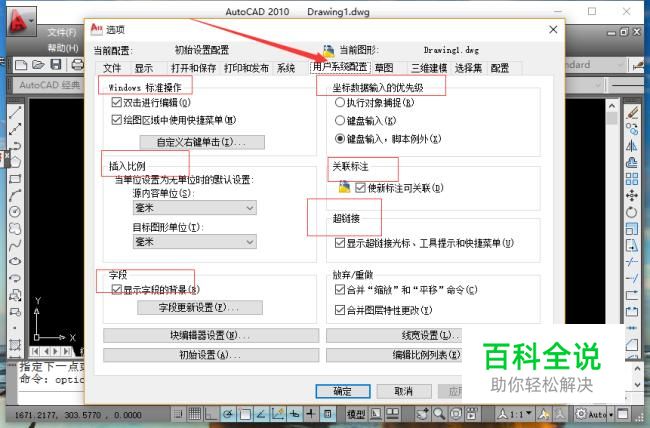

    用户系统配置选项卡在widow标准操作了可以指定加速键,绘图区右键窗口。在坐标数据的 输入优先级可以指定数据输入优先性是对象捕捉还是键盘输入。还有插入比例的设置关联标注,超链接,字段,超链接等

  • 08

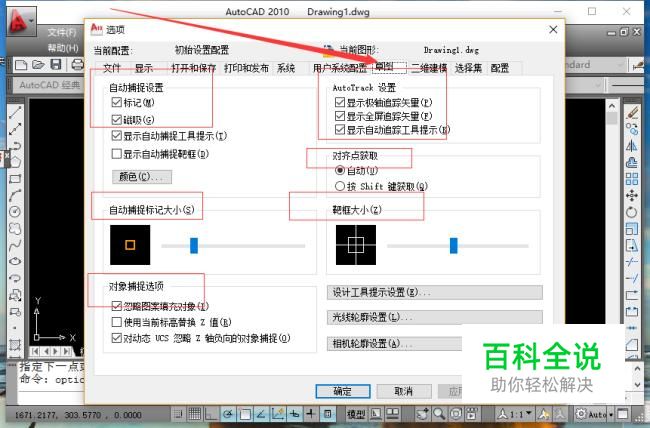

    草图选项卡,可以设定有关自动捕捉,自动追踪设置。

  • 09

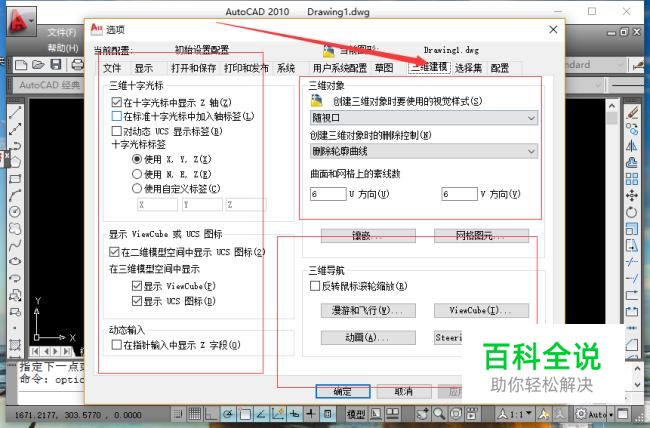

    三维建模选项卡,可以设置三维对象视觉样式,三维光标、动画漫游等

  • 10

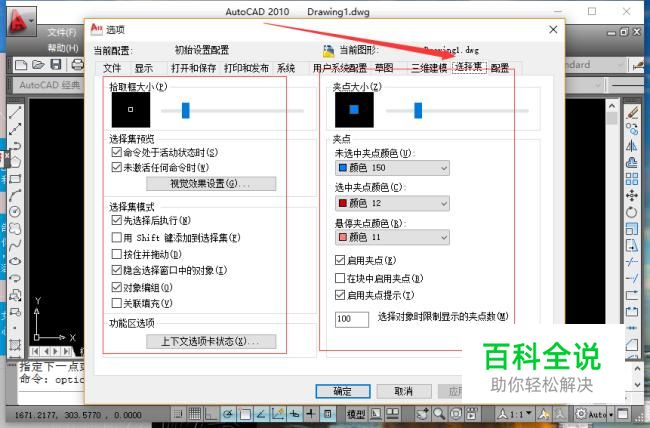

    选项集选项卡,设置物体选项和选项集及选项集模式,夹点的大小颜色等。

  • 11

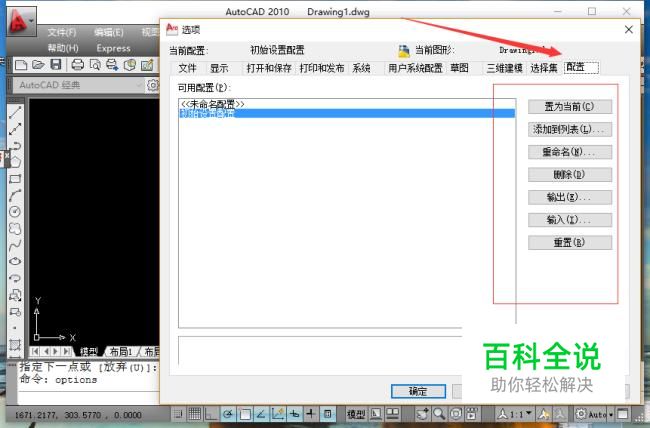

    配置选项卡,可以保存、输入输出当前的绘图环境设置。用户可以在绘图环境中选定。
