CAD中的标注数值如何提取

2024-04-02 06:56:14

通常都是会在CAD的图形旁边加上标注数值，这样在下次查看图纸的时候就更好理解了。那么，既然可以为CAD添加标注数值，那能不能将这些标注数值提取出来呢？如何将CAD中的标注数值提取出来呢？提取方法是什么呢？下面来看看如何提取标注数值。

操作方法

01

运行CAD编辑器，打开软件之后，点击界面的“文件”选项，然后点击“打开”选项将需要进行编辑的CAD文件打开。
02

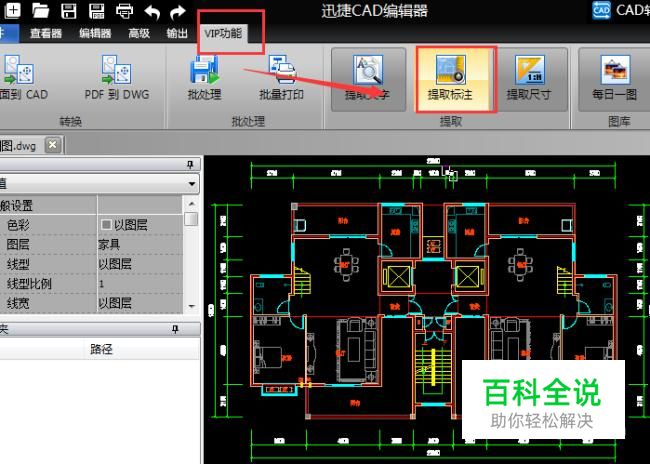

打开CAD文件之后，如果想要对图中的标注进行提取，那么可以点击软件界面的“VIP功能”选项，然后选择里面的“提取标注”功能，进行标注提取操作，如果只提取标注数值，那么就旋转“提取尺寸”。
03

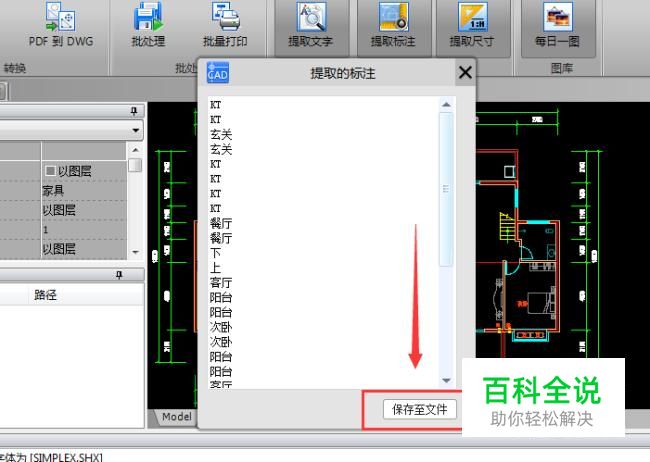

点击之后，即可快速提取CAD文件里的标注，如果想要对标注进行保存，那么需要点击“保存至文件”选项。
04

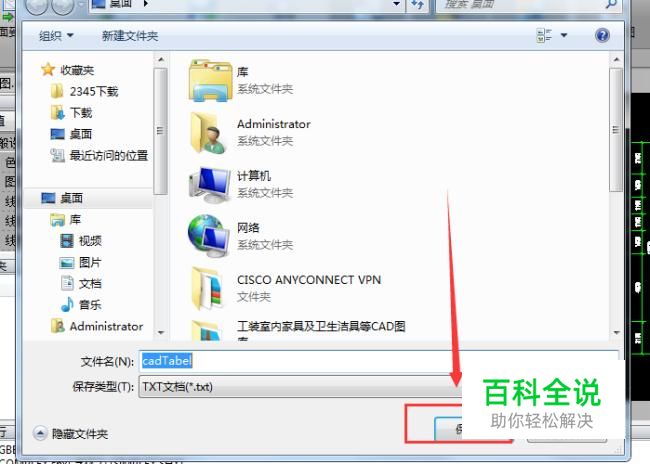

进入另存为界面之后，选择需要保存的位置，点击“保存”按钮，将提取的标注保存到TXT文档中。
