cad应该如何标注尺寸
标注尺寸是图纸绘制中不可或缺的一部分，可以说尺寸的标注关系到图纸绘制的精确度。那么，在AutoCAD 中，我们该如何标注尺寸呢？
操作方法
- 01

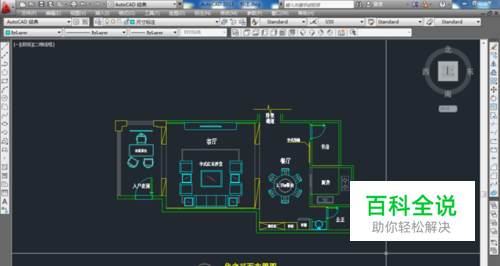

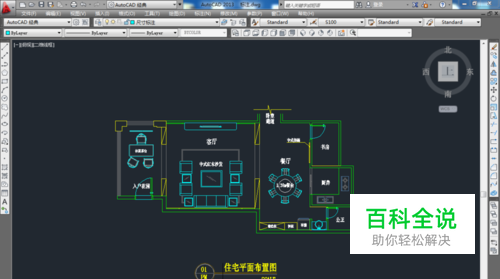

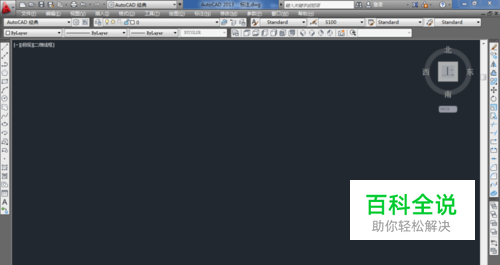

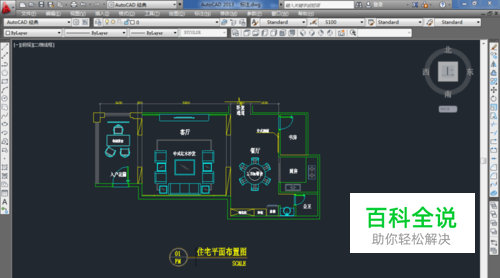

打开 AutoCAD 2013 软件，将我们需要标注尺寸的图纸打开；
- 02

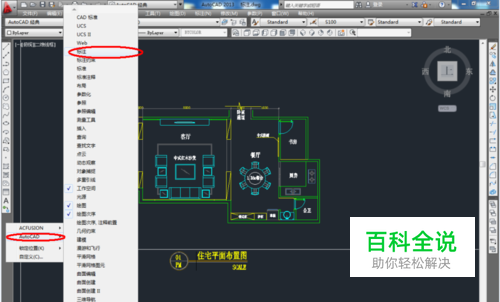

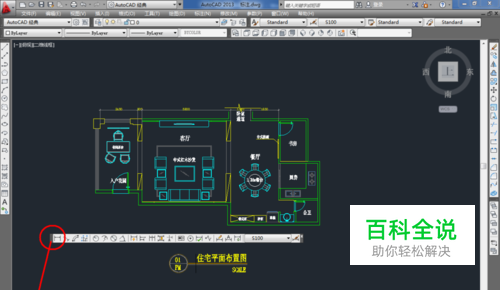

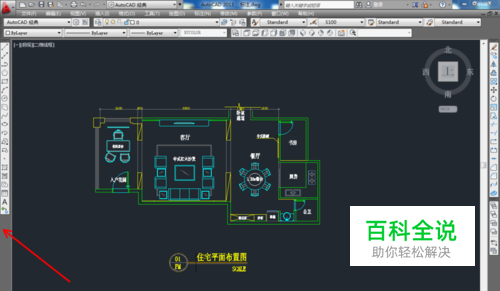

在工具栏下方，点击鼠标右键，点击 【AutoCAD】-【标注】，弹出 【标注】工具条，将工具条拉至下方放置好；
- 03

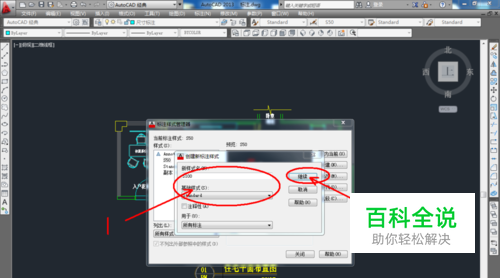

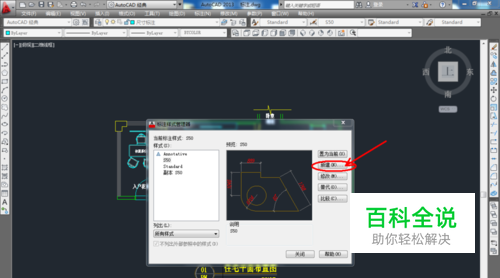

点击工具条尾部的 【标注样式】，弹出 标注样式管理器。点击 【新建】，选好基础样式后，点击 【继续】（如图所示）;
- 04

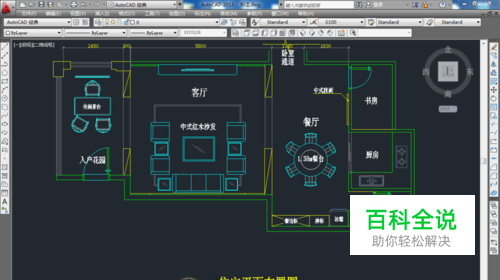

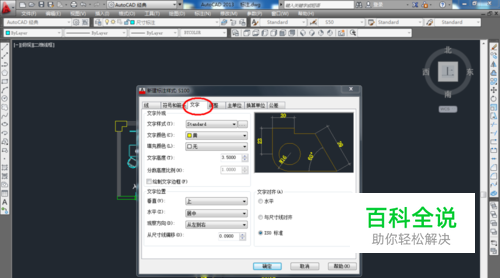

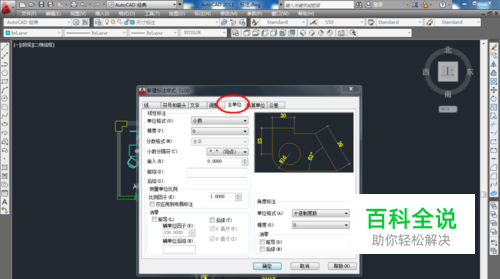

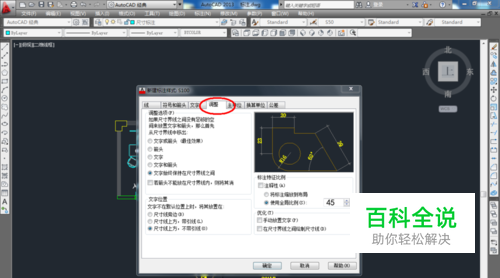

新建好一个标注样式后， 对标注参数进行设置，具体设置如图所示。设置完成后，点击 【确定】；
- 05

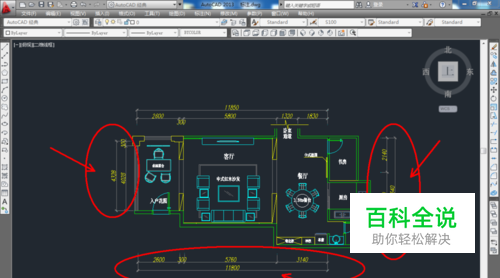

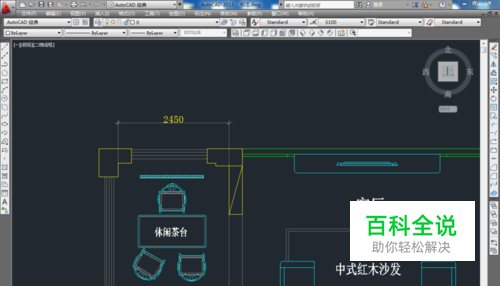

设置好参数后，开始标注尺寸，点击 【线性】标注第一个尺寸，接着点击 【连续】，将后面的尺寸一一标注好。按照这种方法，分别将平面图其他需要标注的地方标好；
- 06

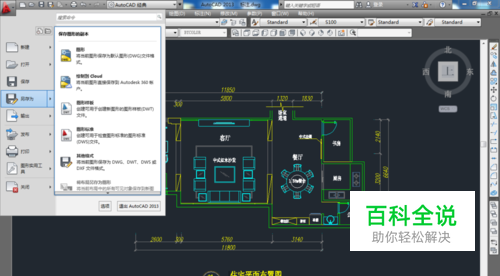

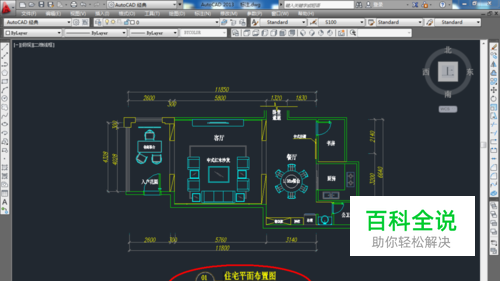

最后，给平面图标注一个图名，点击【另存为】，将文件保存好即可。
