proe5.0曲面延伸命令怎么用?
proe5.0在曲面合并实体化之前,有的曲面有的时候需要延伸后再合并,才能实体化。那么proe5.0去曲面延伸命令怎么用了?
曲面的单边延伸
- 01

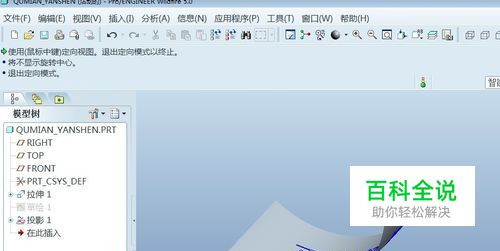

首先要知道曲面才能延伸。
- 02

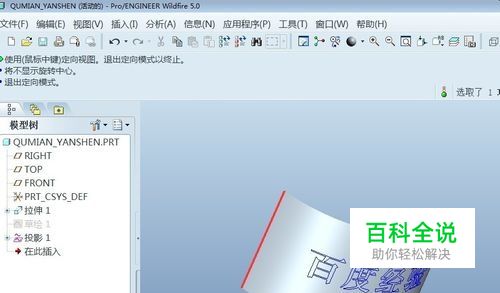

延伸的起点是曲面一条线,要选中曲面的一条链,鼠标点击后成红色粗线条。
- 03

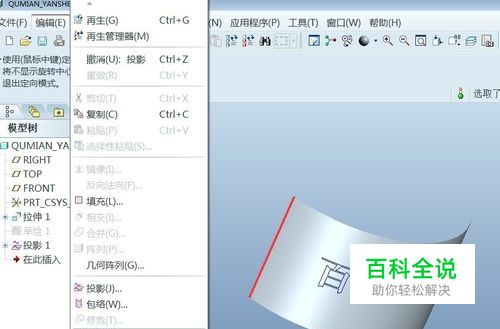

然后选择"编辑"-延伸。
- 04

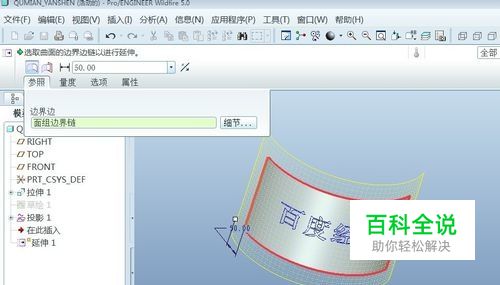

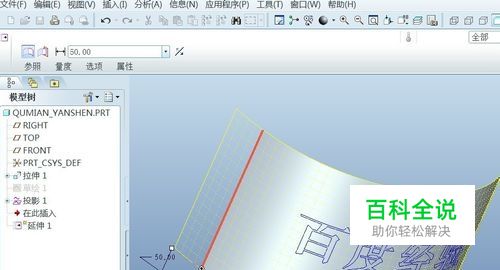

在弹出的对话框中选择要延伸的距离即可完成曲面的单边延伸。
曲面整个延伸
- 01

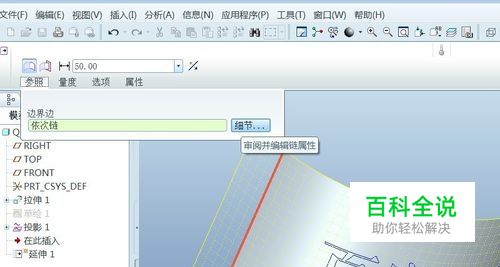

前面的3个步骤都是与前面的单边延伸一样。这里要点开参照里面的“细节”。
- 02

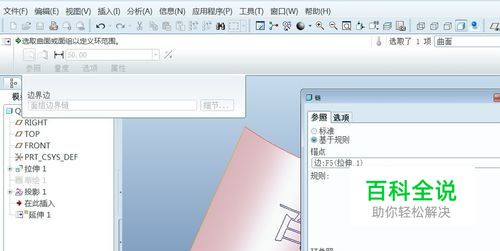

点开细节后,选择“基于规则”-“完整环”
- 03
确认后,再输入要延伸的距离即可。
- 04

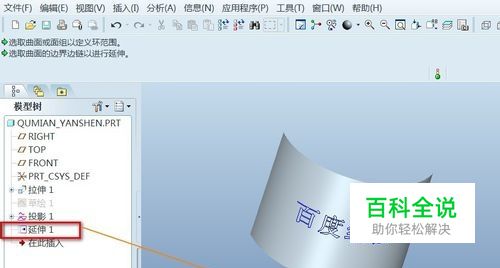

点击“勾”确认或者鼠标中健确认即可。
