通过VISIO软件制作流程图

流程图可以简单明了地描述一件事情的过程。在工作学习中，经常需要制作流程图。通过visio软件制作流程图清晰漂亮，下面我和大家交流怎样制作流程图。（以我论文中的流程图制作为例）

操作方法

  • 01

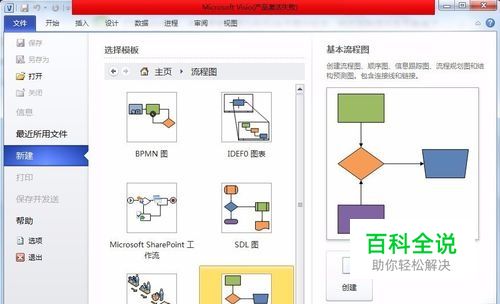

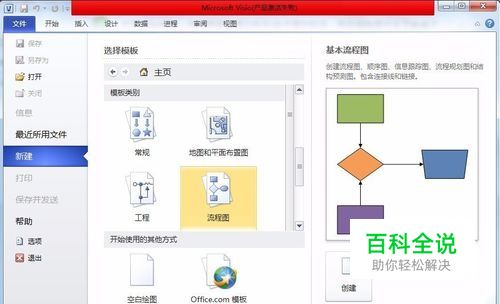

    打开visio的基本流程图制作界面：首先在"模块类别"中选择"流程图"(图①所示)。然后在"流程图"子选项中选择"基本流程图"创建(图②所示)。这样，我们就打开了基本流程图制作界面，下面就正式开始制作流程图了

  • 02

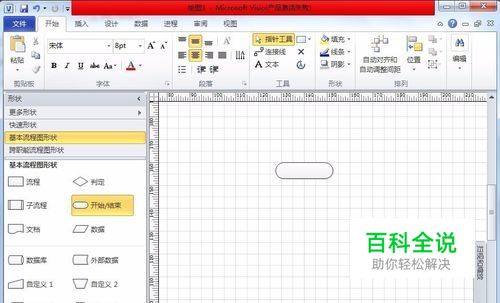

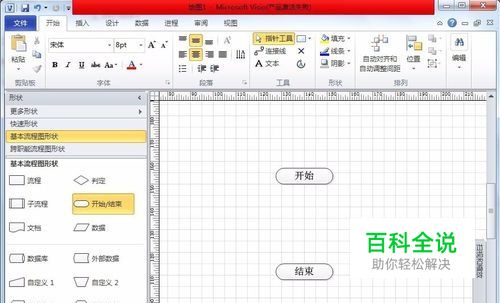

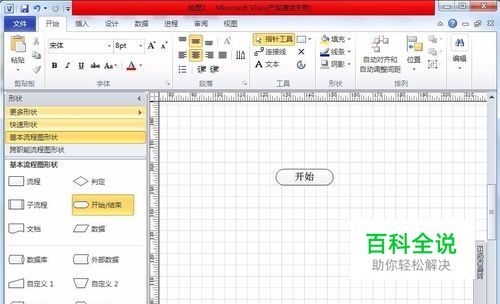

    我们首先制作"起止"框，也就是流程图中的开始框和结束框，点击"开始/结束"并拖动到网格区(图①所示)，在框内输入内容"开始"(图②所示)，同理制作"结束"框(图③所示)。我们也可以选中"开始"框并按住ctrl键然后拖动，将框内文字改成"结束"即可，这样的方法可严格保证开始/结束框属性一致，方便我们使用

  • 03

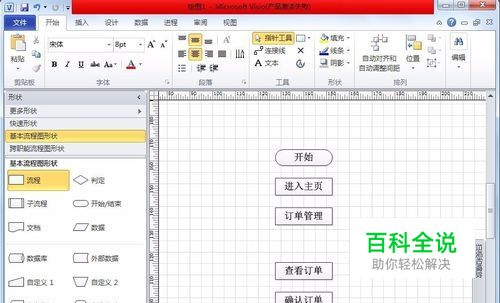

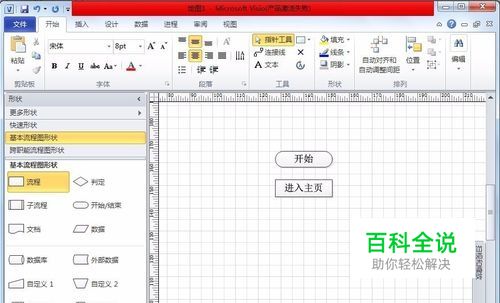

    下面我们制作"执行"框，点击"流程"并拖动到网格区,在框内输入内容"进入主页"(图①所示)。同理完成其它"执行"框(图②所示)。

  • 04

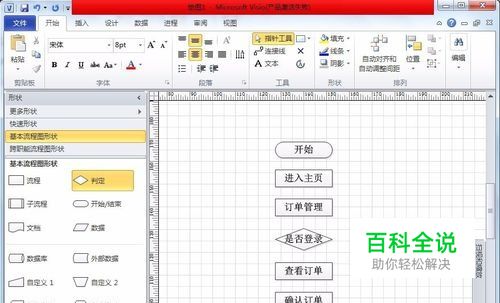

    第三步，我们制作"判断"框，点击"判断"并拖动到网格区，输入内容"是否登录"

  • 05

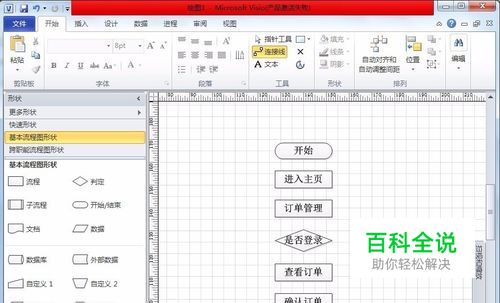

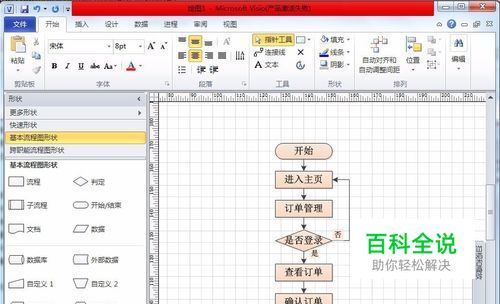

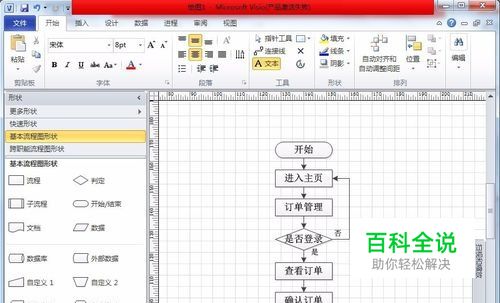

    最后，我们通过"连接线"将零散的图构成有意义的流程图。点击中上方"连接线"按钮，从开始框拉到进入主页框(图②所示)。依次完成其它框连接线(图③所示)。并通过"文本"按钮，添加是/否(图④所示)。

  • 06

    至此，我们完成了基本流程图的制作，我们还可以将其变换成喜欢的颜色，点击"填充"更换需要的底纹。
