REVIT绘制迹线屋顶@高级篇 BIM使用小技巧
在阅读了小编之前发布的——REVIT绘制迹线屋顶@基础篇和进阶篇后，小编带你迹线屋顶神功大成。
操作方法
- 01
在熟练使用定义坡度和坡度箭头来绘制坡屋顶后，将两者合理组合，即可完成大多数的屋顶创建。下面通过两个小例子来感受下，建议跟着操作一遍。
- 02
例子一：选自全国BIM技能等级一级考试第五期第二题
- 03

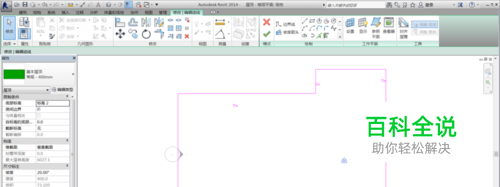

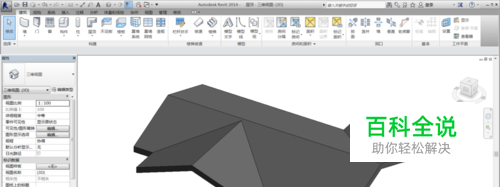

建模过程： 1、用边界线绘制图中矩形（10段），仅定义上部一段和下部三段为有坡度； 2、按图示的方向用坡度箭头定义下部其余四段，将坡度箭头属性中的“指定”栏选择坡度； 3、单击对号完成屋顶建模，在三维查看图形。
- 04
例子二：选自全国BIM技能等级一级考试第二期第三题
- 05

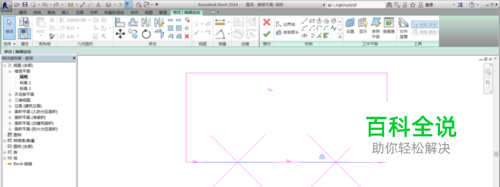

建模方法一： 1、用边界线绘制图中多边形，仅定义图中标出三角的段为有坡度； 2、单击对号完成屋顶建模，在三维查看图形。
- 06

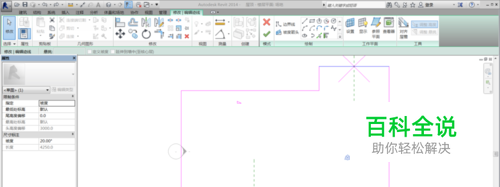

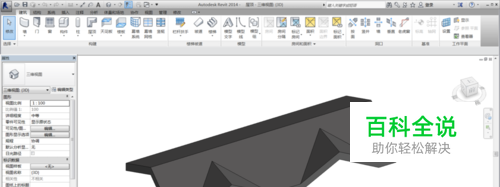

建模方法二： 1、用边界线绘制图中多边形，仅定义图中标出三角的段为有坡度； 2、按图示的方向用坡度箭头定义其中四段，将坡度箭头属性中的“指定”栏选择坡度； 3、单击对号完成屋顶建模，在三维查看图形。
- 07
通过这两个例子可以看出，灵活使用两种方法建立屋顶，可以达到相同的效果，基本可完成一般屋顶的建模。 其他类型屋顶会在以后经验中分享，欢迎继续关注。
