光纤跳线的类型和对应的特点是什么?

光纤跳线的类型有很多,FC、LC、SC以及ST类型,他们对应有什么特点呢?以飞速光纤为例简单说一下吧!

操作方法

  • 01

    1、FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)  。FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长。

  • 02

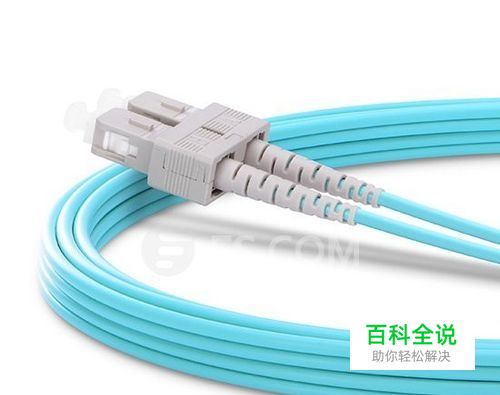

    2、SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)  。SC连接器接头常用于一般网络,SC连接头直接插拔,使用很方便,缺点是容易掉出来。

  • 03

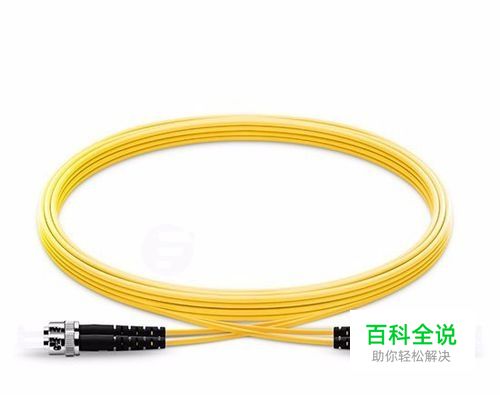

    3、 ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)  。 ST连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定,缺点是容易折断

  • 04

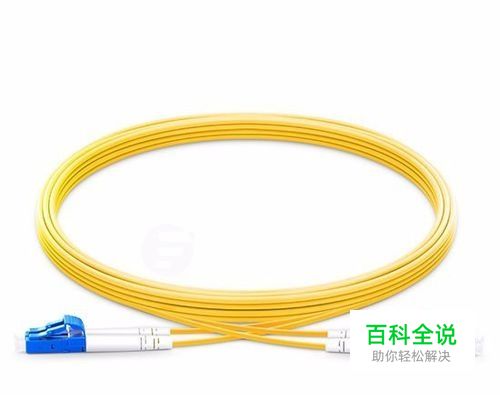

    4、 LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

  • 05

    5、 MT-RJ型光纤跳线:收发一体的方形光纤连接器,一头双纤收发一体。MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。 适用于在电信和数据网络系统中的室内应用。
