CAD如何使用相对极坐标系确定点

CAD是制图中广泛使用的一款软件,下面我介绍一下CAD软件操作中如何使用相对极坐标系。

操作方法

  • 01

    首先使用直线工具确定第一点。

  • 02

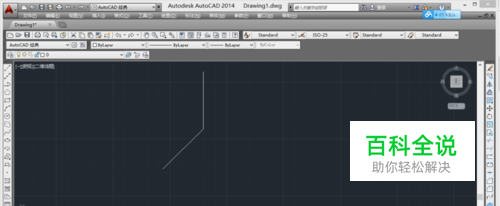

    在命令行中输入@+长度+<+角度,确认。

  • 03

    可以看到,上步骤长度和角度在图中的实际意义。

  • 04

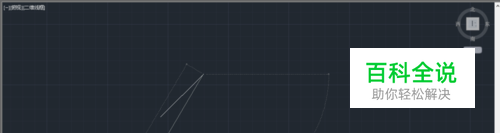

    继续输入@+长度+<+90度,

  • 05

    可以看到相对的角度,并不是说相对于上一条线,后者线与前者成90度的夹角。

  • 06

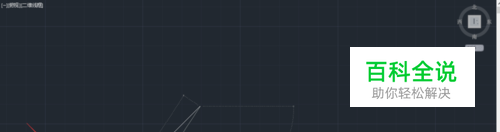

    在先前情况下,输入@+长度+<+135度,

  • 07

    可以看到输入的角度是后者线段相对于水平方向成的角度。
