如何进行路由器RIP动态路由配置
假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。为了简化网管的管理维护工作，学校决定采用RIPV2协议实现互通。
操作方法
- 01

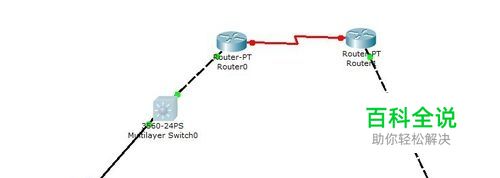

建立建立packet tracer拓扑图
- 02

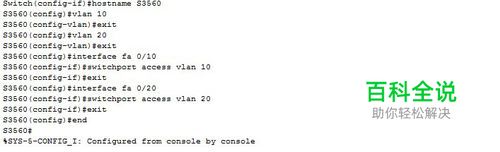

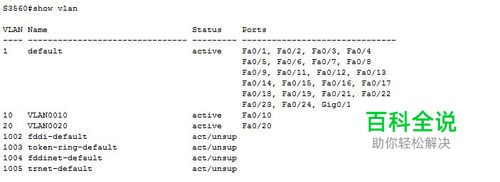

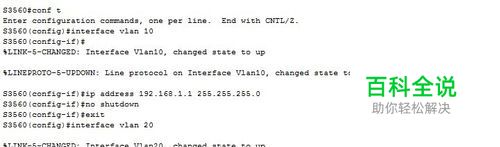

在三层交换机上划分VLAN10和VLAN20，其中VLAN10用于连接校园网主机，VLAN20用于连接R1
- 03
路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000。
- 04
主机和交换机通过直连线，主机与路由器通过交叉线连接。
- 05

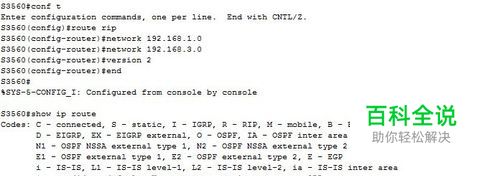

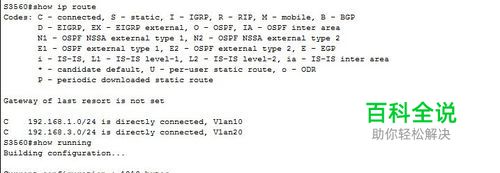

在S3560上配置RIPV2路由协议。
- 06

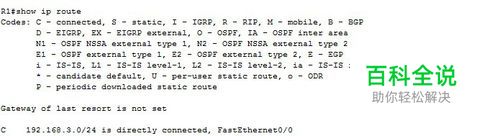

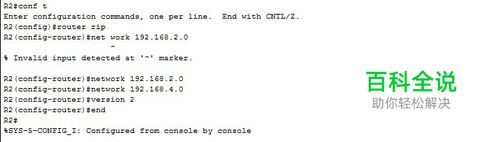

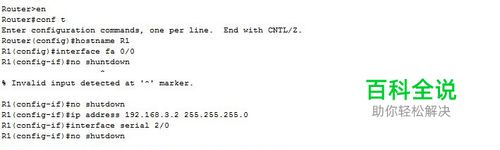

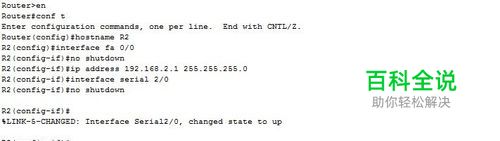

在路由器R1、R2上配置RIPV2路由协议。
- 07

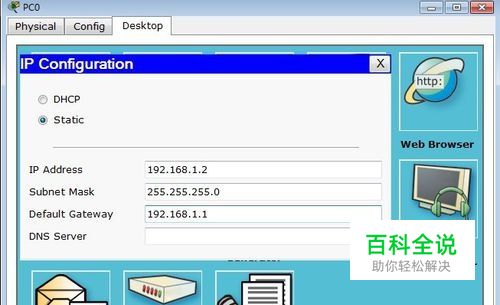

将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。 PC1 IP: 192.168.1.2 Submask: 255.255.255.0 Gateway: 192.168.1.1 PC2 IP: 192.168.2.2 Submask: 255.255.255.0 Gateway: 192.168.2.1
- 08

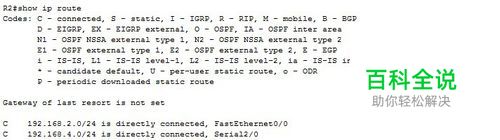

验证PC1、PC2主机之间可以互相同信；
技术原理
- 01
RIP(Routing Information Protocols,路由信息协议)是应用较早、使用较普遍的IGP内部网管协议，使用于小型同类网络，是距离矢量协议；
- 02
RIP协议跳数作为衡量路径开销的，RIP协议里规定最大跳数为15；
- 03
RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更细。
