本人常用的方法是架设仪器到任意点（高程坐标均未知）1、将仪器高输为0，棱镜高为1.2m(实际棱镜的高度)。2、测出后视已知点和架设仪器点的高差。3、用后视已知点高程+、-测量出的高差得出一高程，将此高程输入到仪器的测站点高程，仪器高继续为0。返测后视点，OK，进行现场抄平。

经典方法

01

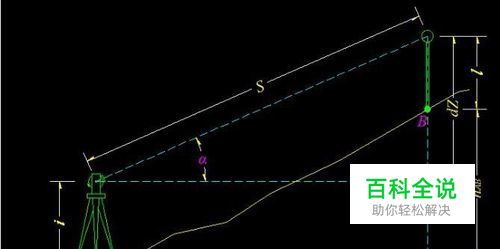

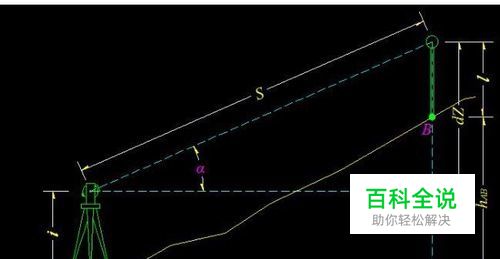

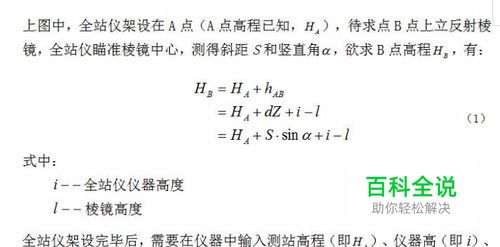

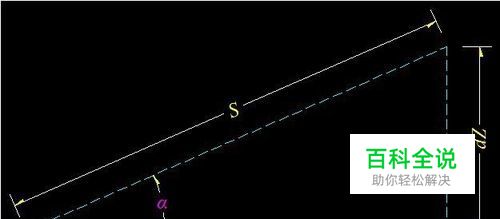

说这个方法是经典方法，是因为： 1．其测量原理我们在学习经纬仪视距测量时就学习过，每种测量教材中都有； 2．测量教材中有关全站仪高程测量原理，都按此原理进行阐述； 3．全站仪高程测量的相关设置，都按此原理进行的。到底什么测量原理呢，我们来回顾一下，看下图：
02

我们从（1）式中可以发现，全站仪一旦设站完成，测站高程和仪器高度均为定值，若测量过程中不改变棱镜高度，则除了Ssina（即实测参数）外，等式右侧其它各参数之和均为恒等值，由此我们可以得出：全站仪一旦设定，同时不再改变棱镜高度的话，全站仪对各点的测量高差，其实质是每个三角高差dZ的差值
03

这个结论我们先记住，它将是后面方法二和方法三的理论基础。

方法二：后方交会

01

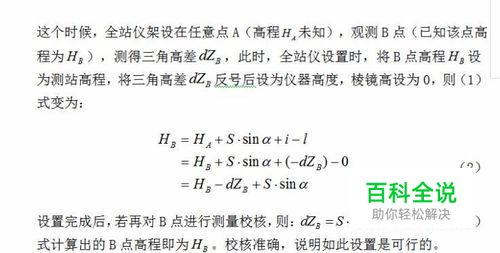

说实话，我也不知道叫“后方交会”是否准确，因为这个名字一般是指：在全站仪平面测量时，全站仪自由设站，通过测量并输入测站外两个已知点的平面坐标，从而完成设站的工作。而这里是指全站仪在高程测量前，全站仪自由设站，通过测量测站外一个已知高程点，再通过全站仪相关的设置，从而完成全站仪高程测量设站的工作。我们还是继续对照着这张老图进行分析：

方法三：对边测量

01

方法三的测量方法是一个纯粹的高差测量，操作也相当简单：全站仪架设在任意位置，不做任何高程测量的设置（即测站高程、仪器高、棱镜高均使用仪器内存值），分别对两个点测量其三角高差dZ（要保证棱镜高度不变），两者之差即为两点之高差，跟水准测量的后视减前视相反，这里应该是前视减后视。其测量原理，在方法一中已经验证，在此不再赘述。各种方法的适用情况：方法都出来了，都有测量原理，都是可行的，如果硬要说哪种方法好，本身这个问题就是个伪问题，因为每种方法各有优势，如果不结合实际情况，便不能确定到底哪种方法要好。因此最后来谈谈各种方法的优势和不足，以及它们的适用情况。

总结对比

01

方法一是经典方法，原理明确，地球人都知道，而且全站仪的高程测量设置也是据此设置和计算，操作时按部就班，不容易出错，很多人都喜欢用它。缺点是，仪器高度量取时误差较大，因此比较适用于初学者（按原理操作），以及对高程精度要求不是很高的情况（比如路基填挖施工）。改进的方法也有，正如很多网友说的，设置完成后，对后视已知高程点进行检验的时候，根据测量值和已知值的差异情况，调整仪器高度，直至差异小到满足要求为止。
02

方法二的优点是能在任意点上设站，不需要知道测站点高程而进行高程的测量，这个非常适用于进行三维测量时，平面也同时自由设站的情况，因此使用非常灵活，适应性强。缺点是设置的时候，不是按照参数的原意进行设置，比如输入测站高程，需要输入后视点高程，输入仪器高度时，输入测量三角高差的反号值等等。而且，根据“测站高程+仪器高-棱镜高”为恒等值的原理，实际操作中参数输入有无数种组合，比如： 1．后视点高程—>测站高程，后视点三角高差反号—>仪器高，0—>棱镜高 2．后视点高程-后视点三角高差—>测站高程，0—>仪器高，0—>棱镜高 3．后视点高程—>测站高程，0—>仪器高，后视点三角高差—>棱镜高
03

方法三的特点是，避免了啰嗦的全站仪高程测量设置，神马都不用，只在距离测量模式中读取各点的三角高差dZ，通过各点dZ之差计算各点高差，跟水准测量类似，甚至可以直接使用水准测量的记录表格。不足之处在于不能直接测量获取各测点高程，还得象水准测量计算那样进行下一步的推算。因此，方法三如果用于地形碎部点测量、路基施工放样等情形就麻烦多了，但方法三可适用于水准路线的测量，以及在一个测站不需测量多个测点的情形。
