CAD数据转换成ESRI公司的Shape File数据

DWG文件在ArcGIS中,一般面要素都变成了线要素。为了提取DWG的面要素信息,需要把线要素倒出来,然后在编辑生成想要的Polygon。

操作方法

  • 01

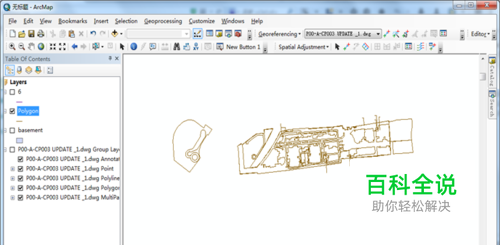

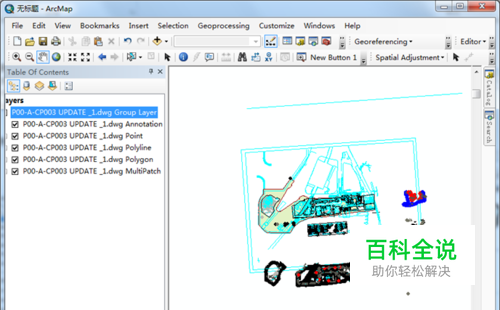

    把DWG文件加入到ArcGIS中。DWG文件在ArcGIS中自动识别分出5个图层,Annotation,Point,Polyline,Polygon,Multipath

  • 02

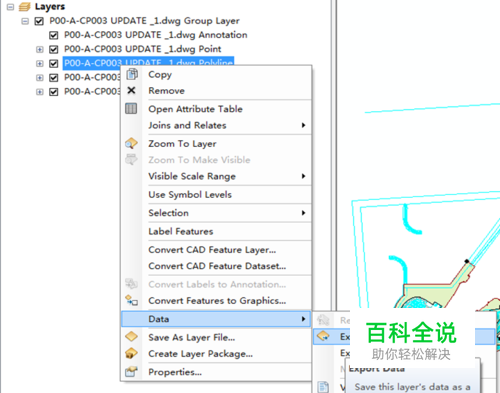

    提取CAD文件中的线要素。右击Polyline图层,选择Data,Export Data

  • 03

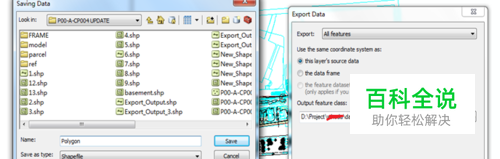

    导出的Polyline命名。选择右边的文件图标,选择文件存储的位置,输入文件名称。在这里如何选择文件存储位置,导出的文件会默认存储到ArcGIS的default的geodatabase中。如果选择,你会发现导出的文件为Shapefile。

  • 04

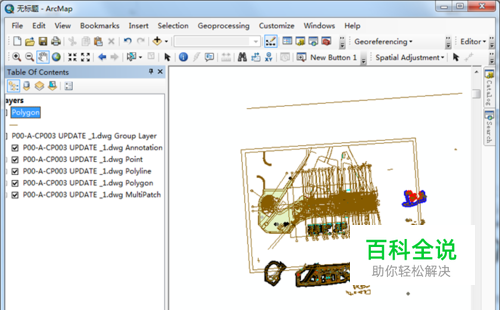

    加载导出的Shapefile

  • 05

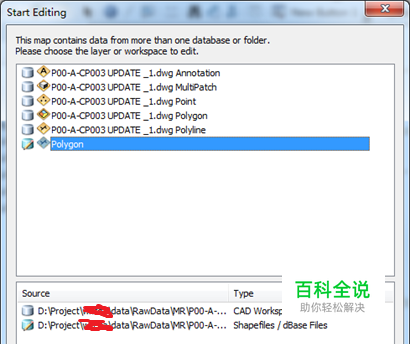

    Polyline里面有很多噪声,不是我们想要的文件。这时候就需要我们编辑图层,打开Editor,选择要编辑的图层,删除不要的线,只保留需要的线。要先关闭DWG文件,然后再删除不需要的线。为了得到polygon,必须确保线文件是闭合的

  • 06

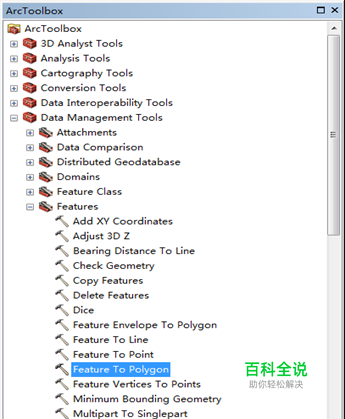

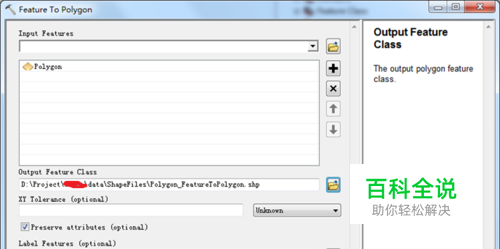

    把Polyline Shapfile 转换成Polygon Shapfile。打开ToolBox,Data Management Tools,Feature,选中Feature To Polygon。选择要转换的图层,以及输出的图层位置

  • 07

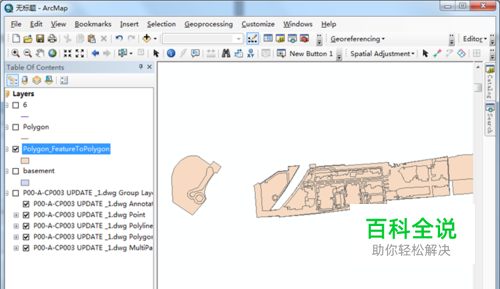

    得到转换成Polygon的图层。查看该图层是不是需要的文件,如果缺失,检查第五步生成的Polyline Shapfile,确保线是闭合的

  • 08

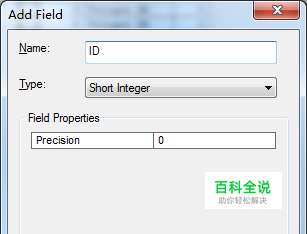

    为Polygon Shapfile 添加属性。右击图层选择Open Attribute Table,在Table走上角选择Table Options,选中Add Field,添加想要的属性名字和类型

  • 09

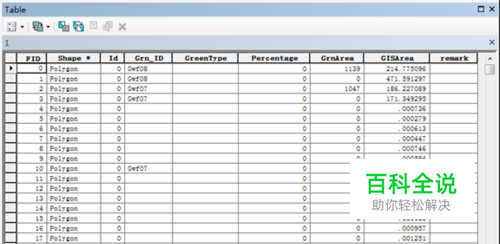

    编辑属性表,添加图的属性信息,保存就可以获得CAD数据转换成的ShapeFile数据。
