UG NX双向断开视图的画法

在设计出图过程中,我们经常会使用到断开视图来缩小图纸的打印区域,却又能保证图形比例不缩小,在UG NX中的断开视图可以纵向和垂直双向选择,以下面一个正方体为例。

操作方法

  • 01

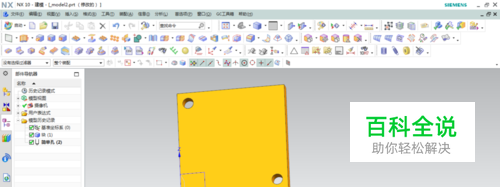

    绘制一个正方体模型,如图所示,进入制图模块,选择图纸大小,我这里用A4的图纸。

  • 02

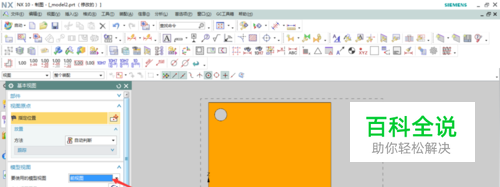

    选择前视图放置,绽放比例为1:5,从图中可以看见,一个前视图几乎占了一个A4纸全部版面。

  • 03

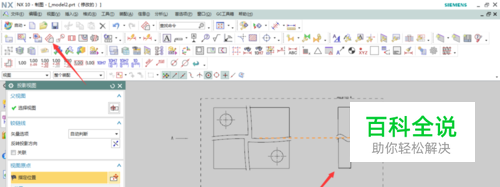

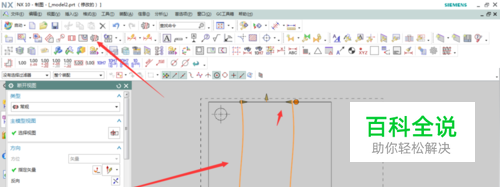

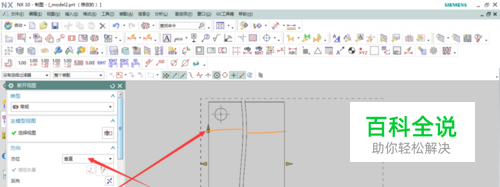

    选择断开视图,选择视图为前视图,断开点在最顶端线上,如图所示,纵向断开。因为纵向版面也太大,再次使用断开视图,选择方向为垂直,断开点为最左侧线上的点,如图

  • 04

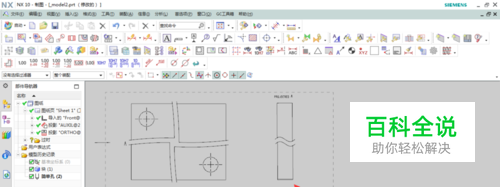

    前视图断开完成后,添加投影视图,生成的左视图和俯视图都会自动断开,如图所示。
