CAD怎样进行图案填充

在画建筑、施工、装修等等图纸的时候常常会用到图案填充工具,下面我们来看看怎么样进行填充。

操作方法

  • 01

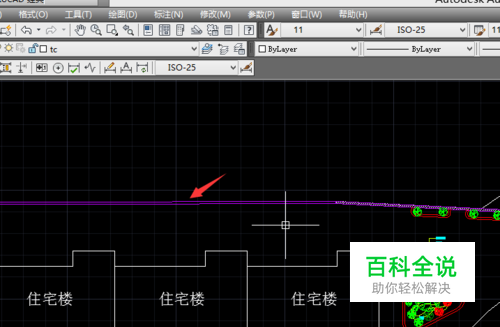

    打开一张图纸,找到要填充的对象。

  • 02

    从【绘图】菜单下面找到【图案填充】,打开【图案填充和渐变色】。

  • 03

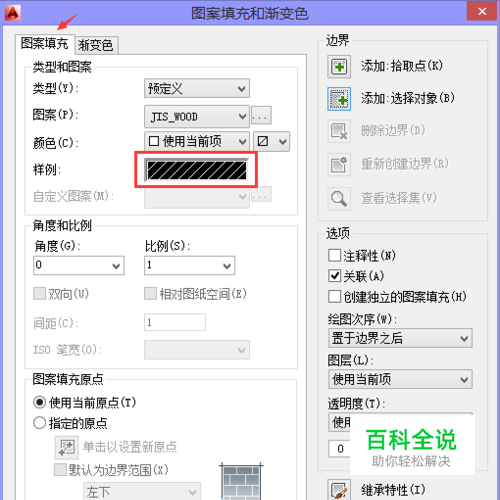

    在【样例】中选择一种需要的图案。

  • 04

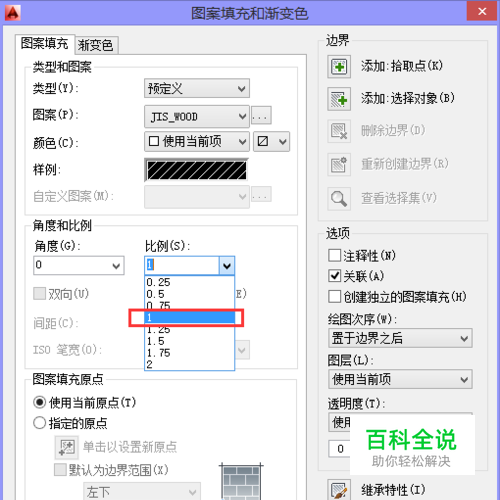

    在角度和比例中把比例改成图纸的要求,这里用的是1:1的比例。点左上角的【选择对象】或【拾取点】。这个要根据自己的图纸上的对象而定。

  • 05

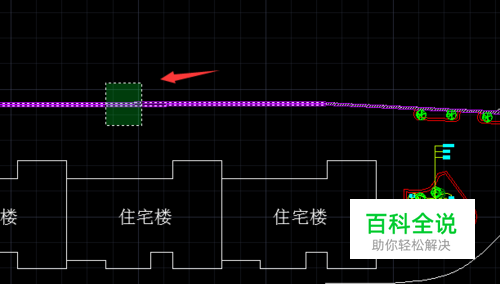

    等光标变成一个小十字形是,从左向右画一个小框,选择要填充的对象。

  • 06

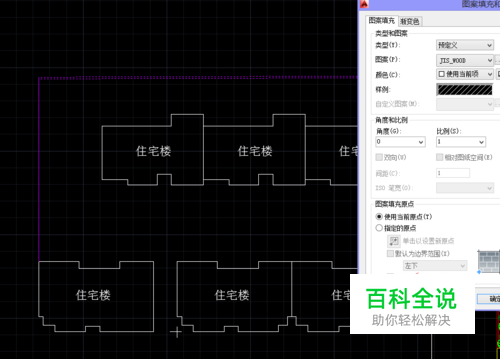

    选择完成后,在下面的命令栏中可以看到选择了几个对象,点击【预览】,就可以看到最终的结果。如果不满意可以接着必修。

  • 07

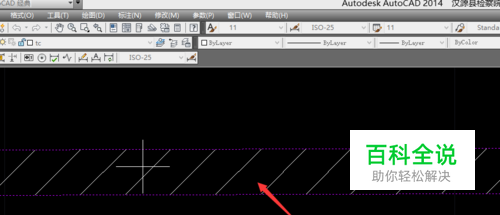

    最后按回车或点鼠标右键,完成了填充。
