CAD怎么画给排水中的简易的泵
CAD被广泛运用于工程制图上，在给排水中阀门设备的绘制可简可繁，但经常使用在给排水图纸绘制上，对施工意义非凡！
操作方法
- 01

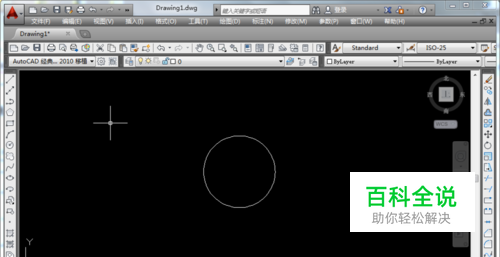

打开CAD，在图中画一个半径50的圆；
- 02
用直线工具，连接圆心画一条角度为45°的半径；
- 03

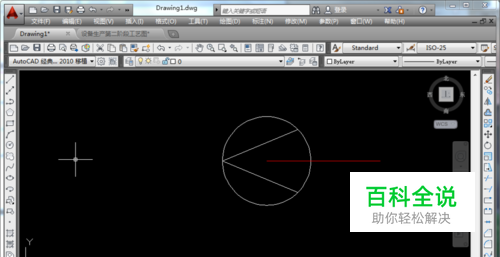

用镜像工具或其他画一条如图上所示线段；
- 04

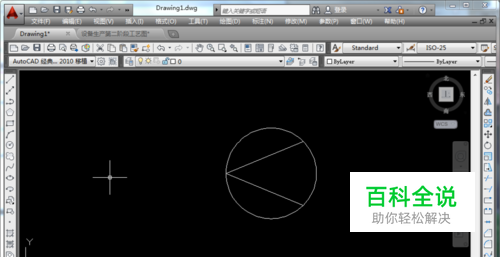

连接两交点和圆的左象限点；
- 05

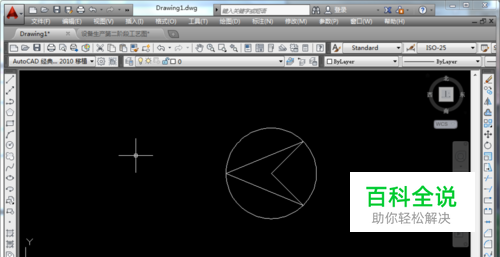

删除2、3步骤所画的两条线；这就是给排水中简易泵的画法；
- 06
连接管线即可完成。
