压敏电阻的原理及作用

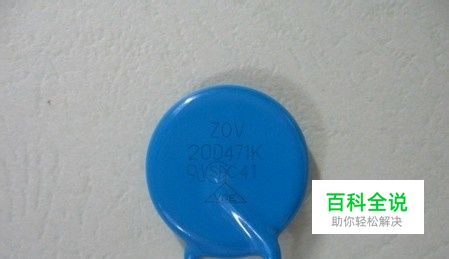

“压敏电阻"是一种具有非线性伏安特性的电阻器件,主要用于在电路承受过压时进行电压嵌位,吸收多余的电流以保护敏感器件。压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。

操作方法

  • 01

    压敏电阻的作用 氧化锌压敏电阻(Carbon resistor):按用途来分也称为"突波吸收器是一种具有电压电流对称特性之电压属性电阻器,它主要的设计是用来保护所有的电子产品或元件免受开关或雷击诱发所产生之突波的影响,而非线性指数的特性。 特性:反应时间快速;低漏电流;优越的电压比;宽广之电压与能量比;低备用电力且无后续电流;高效能之突波电流处理能力;抑制电压特性之稳定执行能力。 压敏电阻在休息时,相对受保护的电子元件而言,具有很高的阻抗生素数兆欧姆),而且不会改变设计电路特性,但当瞬间突波电压出现(越过压敏电阻之崩溃电压时),该压敏电阻之阻抗会变低(仅有几个欧姆而已),并造成原线路短路,换言之电子产品或元件因此而受到保护。主要用途:防雷,过压保护。如电力变压器在进户端放入氧化锌避雷器可以有效防雷,电子设备在电网电源输入端放入压敏电阻,一但电网电压升高压敏电阻会不可恢复击穿短路同时保险丝也将断开,从而有效的放止过电压进入线路板。在空调线线路板应用压敏电阻最为多。

  • 02

    压敏电阻的选用 选用压敏电阻器前,应先了解以下相关技术参数:标称电压是指在规定的温度和直流电流下,压敏电阻器两端的电压值。漏电流是指在25℃条件下,当施加最大连续直流电压时,压敏电阻器中流过的电流值。等级电压是指压敏电阻中通过8/20 等级电流脉冲时在其两端呈现的电压峰值。通流量是表示施加规定的脉冲电流(8/20μs)波形时的峰值电流。浪涌环境参数包括最大浪涌电流Ipm(或最大浪涌电压Vpm 和浪涌源阻抗Zo)、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm 以及在压敏电阻器的预定工作寿命期内,浪涌脉冲的总次数N 等。

  • 03

    标称电压选取 一般地说,压敏电阻器常常与被保护器件或装置并联使用,在正常情况下,压敏电阻器两端的直流或交流电压应低于标称电压,即使在电源波动情况最坏时,也不应高于额定值中选择的最大连续工作电压,该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用,压敏电压值应大于实际电路的电压值,一般应使用下式进行选择:VmA=av/bc 式中: a 为电路电压波动系数,一般取1.2;v 为电路直流工作电压(交流时为有效值); b 为压敏电压误差,一般取0.85;c为元件的老化系数,一般取0.9;这样计算得到的VmA 实际数值是直流工作电压的1.5 倍,在交流状态下还要考虑峰值,因此计算结果应扩大1.414 倍。

  • 04

    另外,选用时还必须注意: (1) 必须保证在电压波动最大时,连续工作电压也不会超过最大允许值,否则将缩短压敏电阻的使用寿命; (2) 在电源线与大地间使用压敏电阻时,有时由于接地不良而使线与地之间电压上升,所以通常采 用比线与线间使用场合更高标称电压的压敏电阻器。 压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
