Solidworks工程图中:如何修改尺寸

在用solidworks设计零件工程图时,很多时候需要修改尺寸,如何修改呢?笔者这里介绍一下,相当方便。

操作方法

  • 01

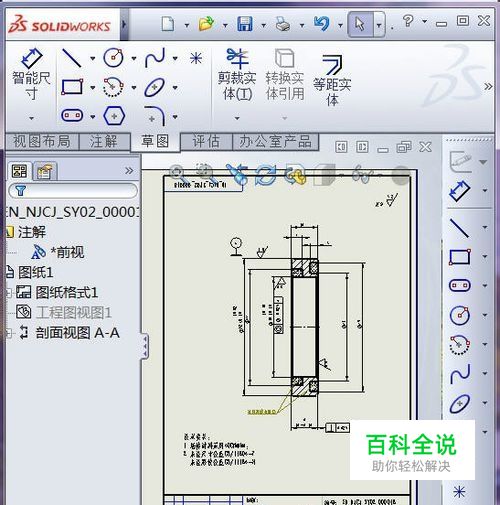

    首先,打开你设计的工程图,(我这里以我自己设计工程图举例说明),如图所示

  • 02

    为了便于查看,将零件图放大(鼠标滚轮),放大之后,如图所示

  • 03

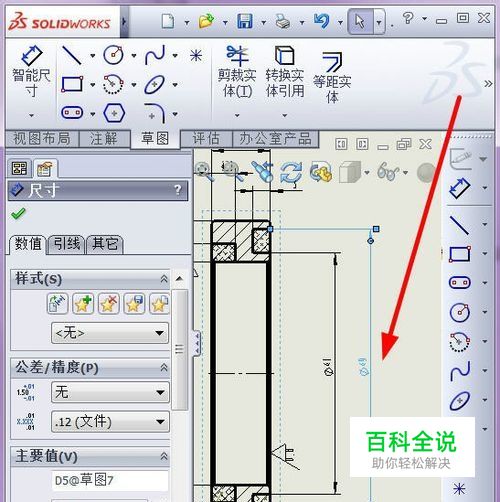

    现在我准备将直径φ49这个尺寸改为直径φ50,鼠标选中此直径φ49,如图所示

  • 04

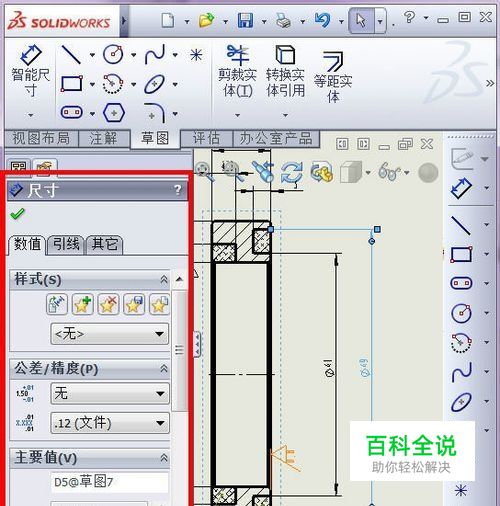

    选中之后,左边弹出了此尺寸的相关参数,如图所示

  • 05

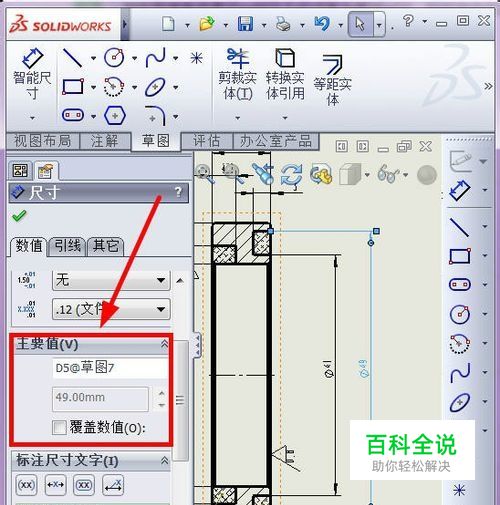

    下拉小工具条,找到如图所示位置,如图所示

  • 06

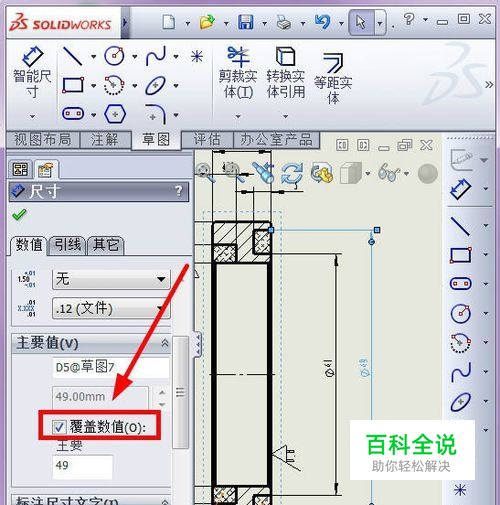

    勾选“覆盖数值”前的方框,下面弹出数值方框,如图所示

  • 07

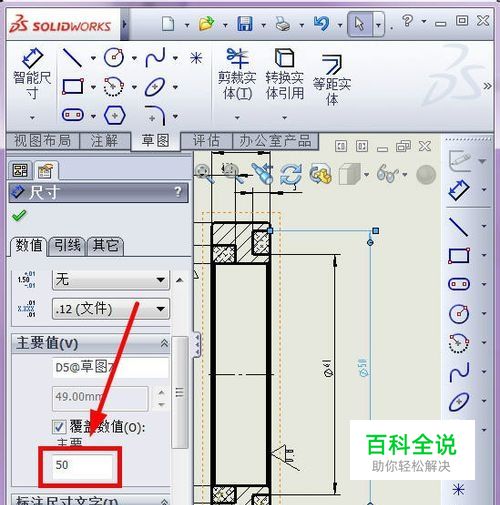

    将数值改为你所要的值,如图所示

  • 08

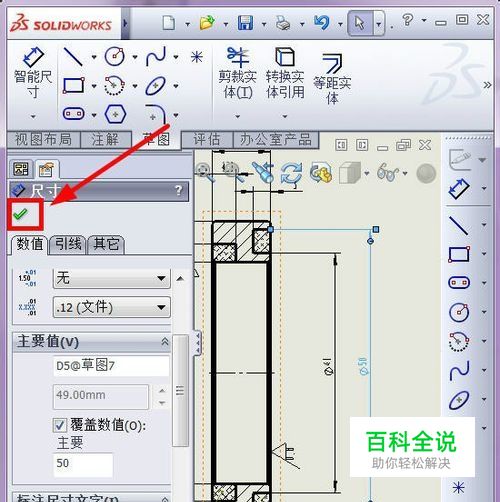

    打钩,确定,如图所示

  • 09

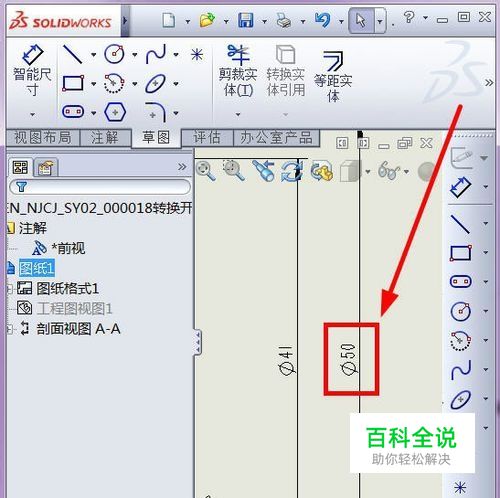

    现在尺寸值就修改过来了,(只是数值修改过来了50,但模型尺寸还是48,一定要记住,切记,否则,你懂的)
