2014年什么礼物最具吸引力？鲜花？毛绒熊？公仔？、、、这些都弱爆了，最能体现你的真情与创意的物品诞生了。你想过自己制作一个别具一格的礼物送给心爱的她/他/它么？没错，就是它——DIY：LED七彩心形流水灯，高端大气上档次有木有？还在等什么，赶快随着偶一起来动手吧，相信当你看到亲手制作的作品闪烁光彩的时候，你一定会有别样的感觉！

操作方法

01

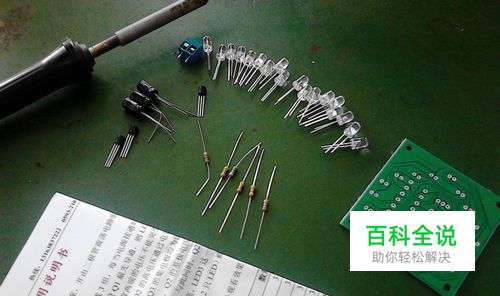

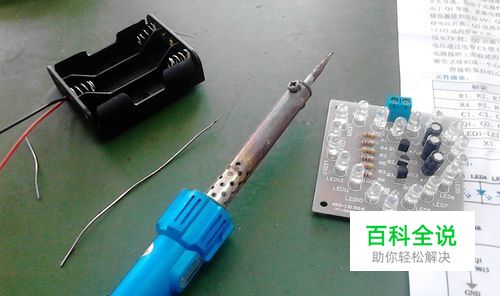

一、材料准备。 LED流水灯套件，可以在网上购买，都很便宜，10元以下，至于电烙铁之类的，学生可以去电子实验室或者自己购买，网上/电子市场有卖，成本不过二、三十元，而且一次投资，终身使用，以后可以再制作其他的电子产品。
02

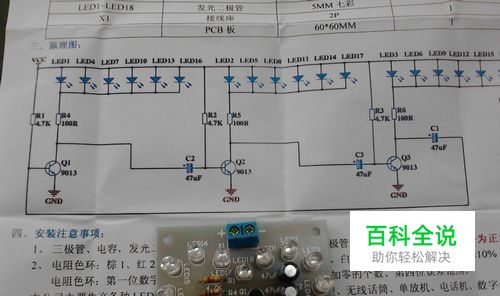

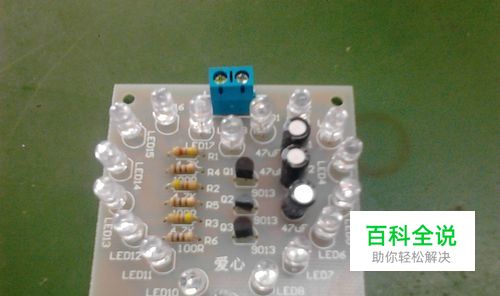

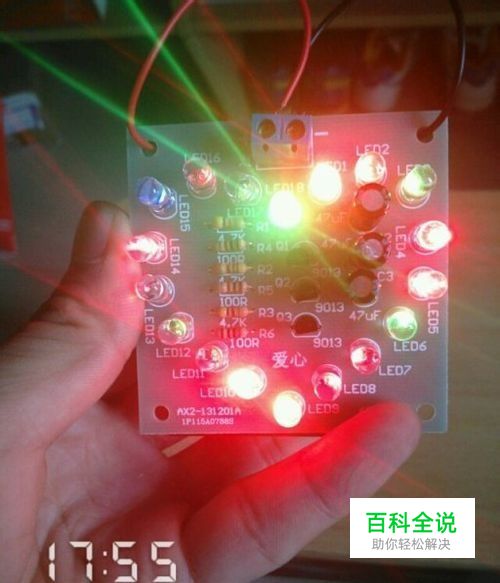

二、制作流程。 1、器件清点及测量。将买来的材料全部摆在桌子或试验台，按照制作说明书逐一清点器件。测量各电阻阻值，有万用表的用表测，没有的可以通过电阻上标的电阻环，对应计算电阻值。（附色环电阻说明）（1）五道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示阻值的第三位数字；第四环表示幂的次方；第五环表示误差。（2）四道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示幂的次方；第四环表示误差。（3）表示误差的色环间距较其他色环间距大些。并且颜色一般为棕、金、银色。 2、阅读说明书准备焊接。仔细阅读说明书，看明白套件电路功能以及原理图，将电烙铁接电预热，把器件正确插入基板。 3、焊接工艺烙铁预热后，将焊锡丝送到引脚与电烙铁焊接前，注意使电烙件头加锡。焊接的时候，要使电烙铁头同时与元件引脚、铜板紧密接触，把锡送到引脚头所成的夹角处。待锡熔化后，把焊锡丝成45度角拿开（注意：加锡不要太多，以免浪费和影响美观）。整个焊接过程一般在3-5秒内完成。4、检查电路焊接完毕，仔细检查电路是否有虚焊、假焊和短路的地方。电阻是否有阻值正确，电容、发光二极管是否正负极接反，三极管的e、b、c脚是否正确。逐步分析，发现错误及时纠正，以免通电后烧坏元件。 5、安装电池测试。 LED心形流水灯需要3节5号电池，将电池放入电池槽中（注意正负极不要接反），观察流水灯，若有七彩的心形图案不断按照顺时针方向旋转闪亮，说明焊接成功。
03

三、制作心得。通过简单的DIY小作品可以培养我们动手实践的能力，可以让我们把课堂学到的与实际联系起来，让枯燥的学习充满乐趣。如果要送给别人，这样的简单制作不仅代表了你的一片真心，而且可以体现一定的技术能力，是不是倍有面子？
