solidworks工程图：怎么标注倒角
solidworks工程图中标注倒角有两种方法，第一种是直接标注法，第二种是用注释的方法标注。
方法1、直接标注法
- 01

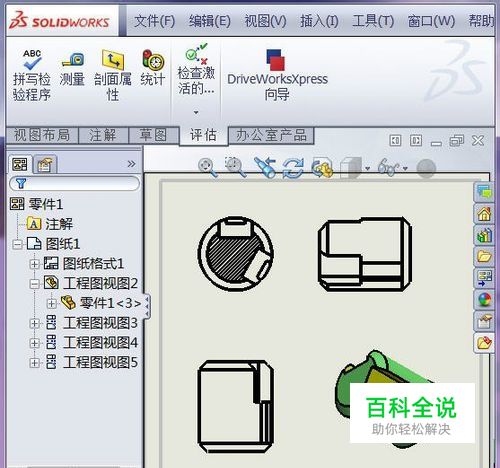

首先打开solidworks工程图，（我这里已经制作好了，重点介绍倒角如何标注），如图所示
- 02

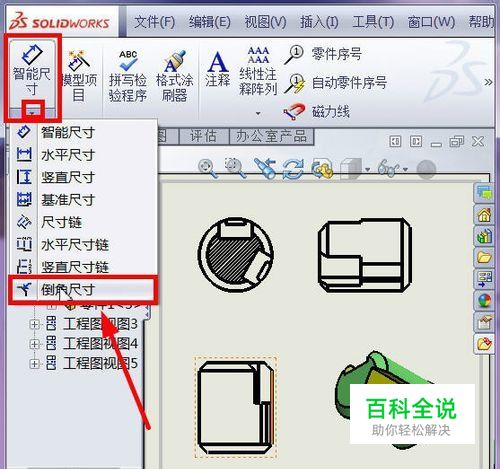

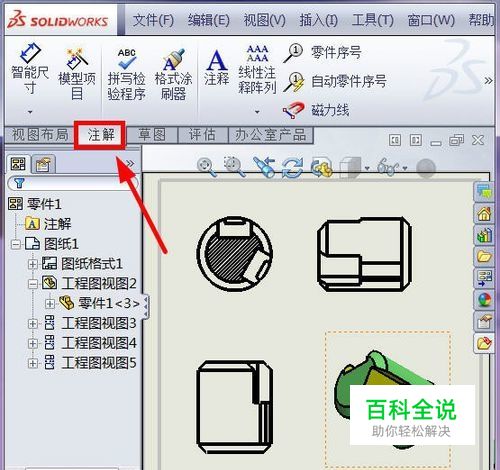

点击“注释”工具栏，如图所示，再点击“智能尺寸”下方的三角形符号，选择倒角尺寸，如图所示
- 03

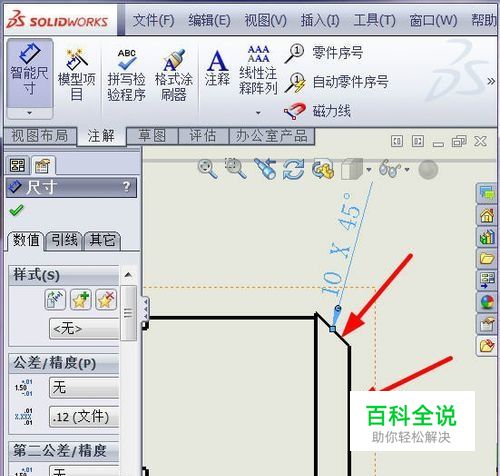

选择两条边，生成倒角尺寸，如图所示
方法2、用注释方法标注
- 01

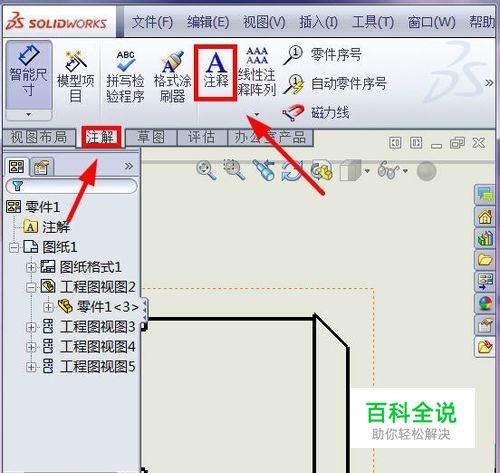

点击“注释”工具栏中的“注释”命令，如图所示
- 02

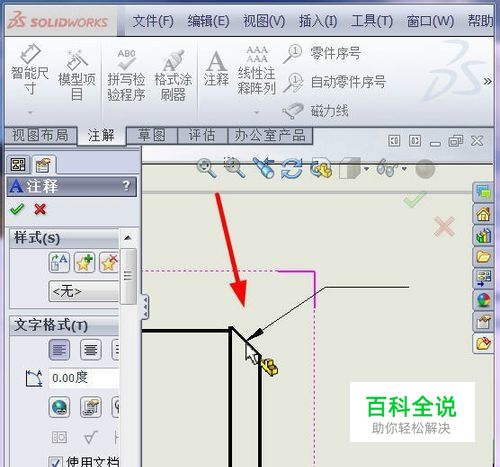

在倒角面的地方点击一下，如图所示
- 03

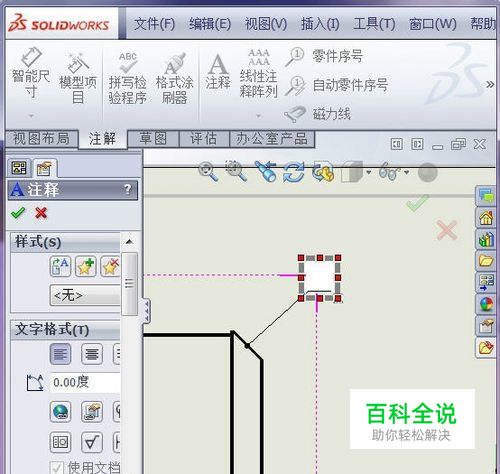

确定，如图所示
- 04

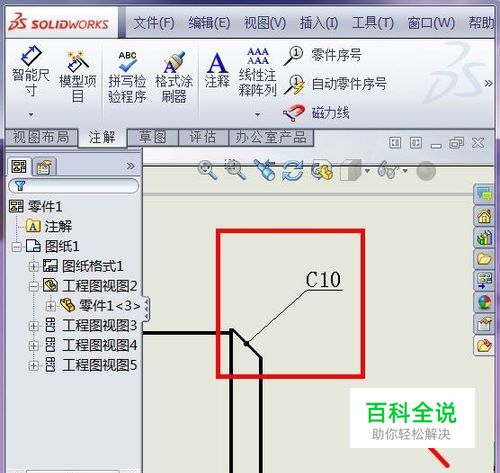

输入C10就可以了，如图所示
