CAD怎么画太极图？
CAD怎么画太极图？
操作方法
- 01
1.打开CAD，用【圆：C】命令，画一个R50的圆，如图 命令: C（CIRCLE） 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 指定圆的半径或 [直径(D)]: 50
- 02
2.用【直线：L】命令，画一条平行的半径辅助线，如图
- 03

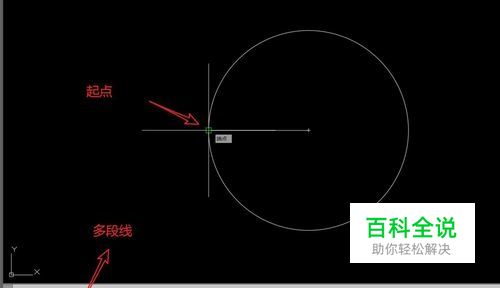

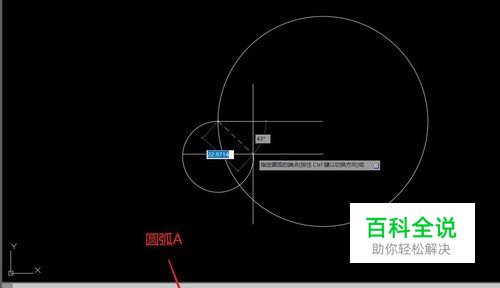

3.用【多段线：PL】命令，指定辅助线与圆相交的点为起点，选择[圆弧A]回车,再选择[角度A]回车,如图
- 04

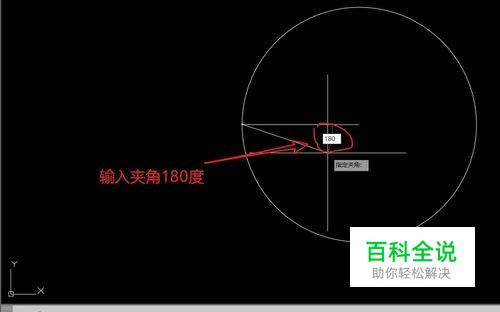

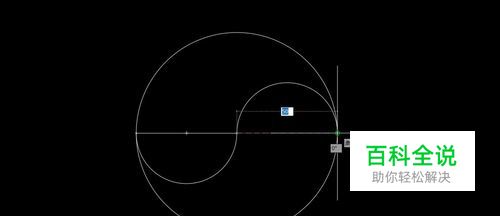

4.输入夹角180度，选择辅助线的另一个点为端点，再选择大圆的右侧象限点为端点，确认，如图
- 05

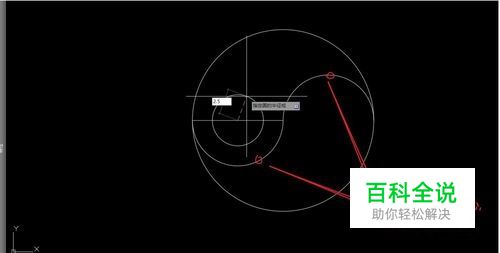

5.用【圆：C】命令，以两个小圆的圆心，为圆心，画R5的同心圆，把辅助线删除，如图
- 06

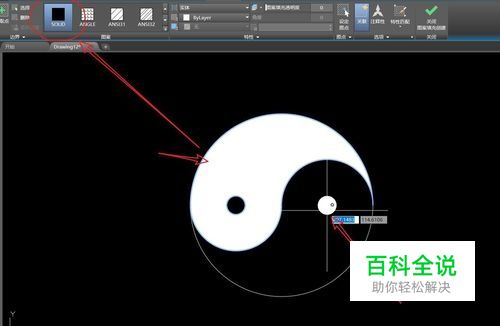

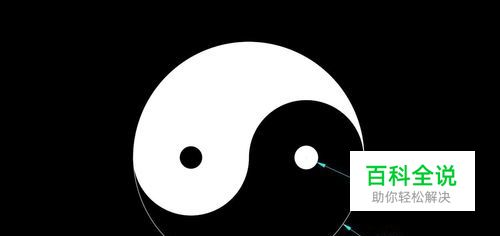

6.用【填充：H】命令，纯色填充，填充一边的图形与另一边的小圆，如图
- 07

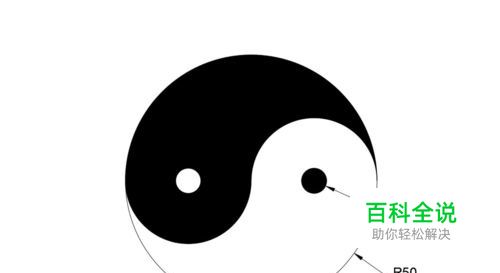

7.最后把尺寸标注好，太极图就画好了。
